Садовый инструмент Milwaukee M18BBL-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BBL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BBL-0Артикул инструмента: 4933446216Код схемы: 400044621713 позицийКатегория: Садовый и хозяйственный инструмент

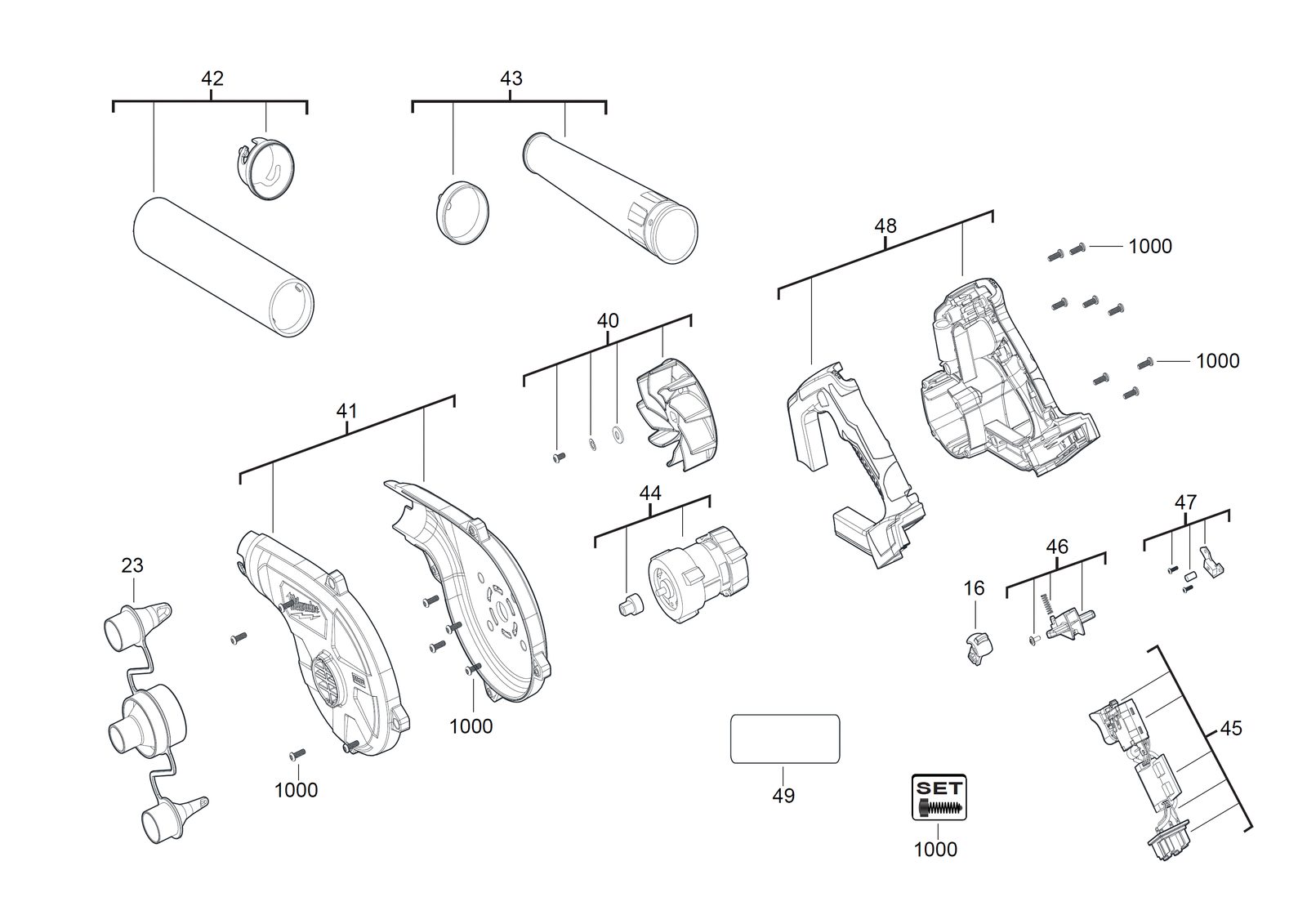

Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0016 | КолесоWHEEL | 4931447663товар | 1 | 4002395884902 | |
| 2 | 0023 | НасадкаNOZZLE | 4931447664товар | 1 | 4002395884919 | |
| 3 | 0040 | ВентиляторFAN | 4931447665товар | 1 | 4002395884926 | |
| 4 | 0041 | Вентилятор корпусFAN HOUSING | 4931447666товар | 1 | 4002395884933 | |
| 5 | 0042 | ТрубкаTUBE | 4931447667товар | 1 | 4002395884940 | |
| 6 | 0043 | НасадкаNOZZLE | 4931447674товар | 1 | 4002395882205 | |
| 7 | 0044 | Двигатель в сбореMOTOR ASSEMBLY | 4931447668товар | 1 | 4002395884957 | |
| 8 | 0045 | Выключатель комплектSWITCH KIT | 4931447669товар | 1 | 4002395884964 | |
| 9 | 0046 | Lock в сбореLOCK COMPLETE | 4931447670товар | 1 | 4002395884971 | |
| 10 | 0047 | ЭлектронныйELECTRONIC | 4931447671товар | 1 | 4002395172818 | |
| 11 | 0048 | Рукоятка compl.HANDLE COMPL. | 4931447672товар | 1 | 4002395884988 | |
| 12 | 0049 | Шильдик / табличка данныхRATING PLATE | 4931447673товар | 1 | — | |
| 13 | 1000 | Комплект болтовBOLT SET | 4931447675товар | 1 | 4002395882212 |
