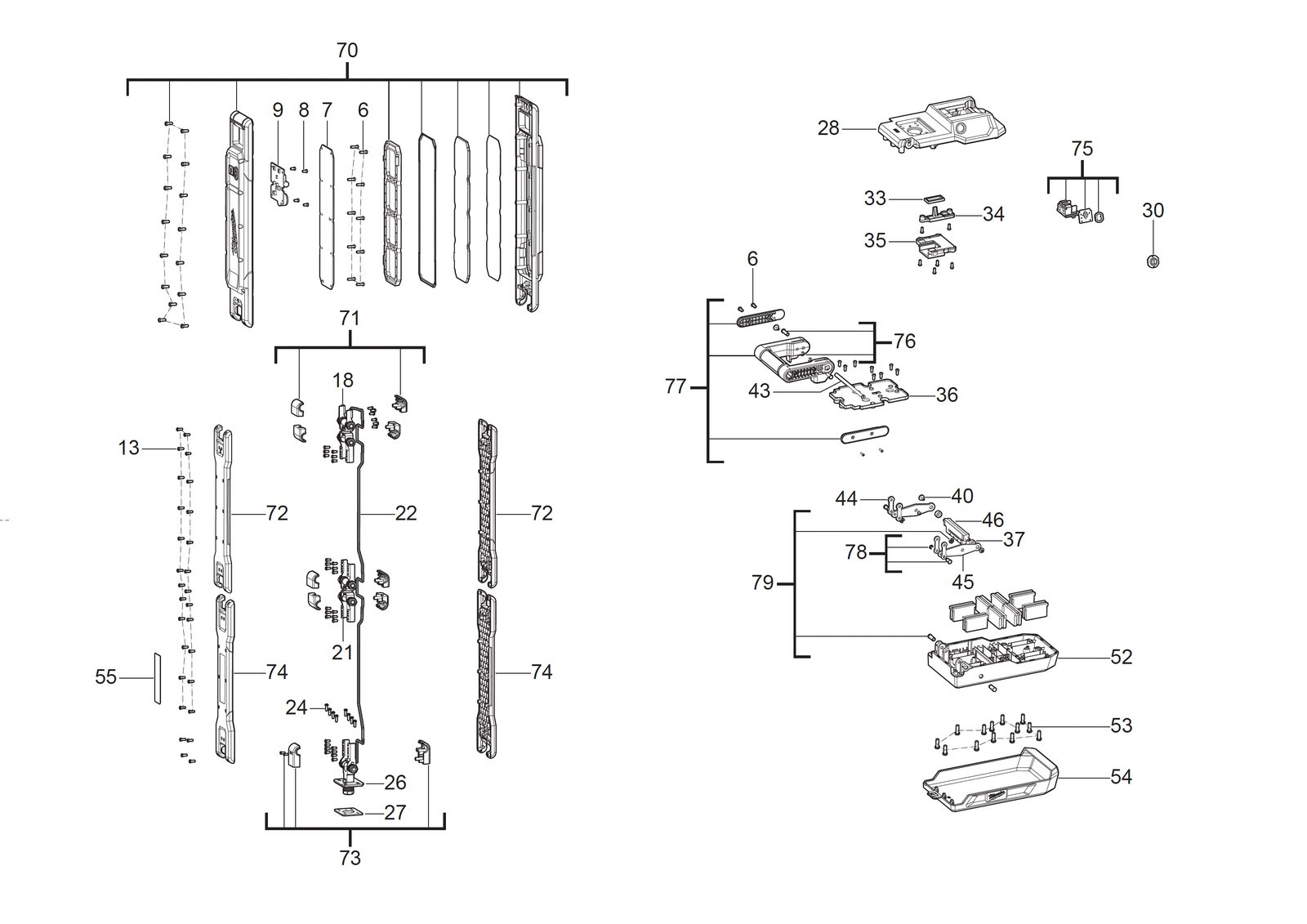

Осветительный прибор Milwaukee M18ABL-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18ABL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ABL-0Артикул инструмента: 4933498147Код схемы: 400050342537 позицийКатегория: Осветительные приборы
Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | ВинтSCREW | 4931506308товар | 1 | 4058546556228 | |
| 2 | 0007 | Printed circ. boardPRINTED CIRC. BOARD | 4931506309товар | 1 | 4058546556235 | |
| 3 | 0008 | ВинтSCREW | 4931506310товар | 1 | 4058546556242 | |
| 4 | 0009 | ЭлектронныйELECTRONIC | 4931506311товар | 1 | 4058546556259 | |
| 5 | 0013 | ВинтSCREW | 4931506312товар | 1 | 4058546556266 | |
| 6 | 0018 | Hinge pieceHINGE PIECE | 4931506313товар | 1 | 4058546556273 | |
| 7 | 0021 | Hinge pieceHINGE PIECE | 4931506314товар | 1 | 4058546556280 | |
| 8 | 0022 | WireWIRE | 4931506315товар | 1 | 4058546556297 | |
| 9 | 0024 | ВинтSCREW | 4931506316товар | 1 | 4058546556303 | |
| 10 | 0026 | Hinge pieceHINGE PIECE | 4931506317товар | 1 | 4058546556310 | |
| 11 | 0027 | ПластинаPLATE | 4931506318товар | 1 | 4058546556327 | |
| 12 | 0028 | КорпусHOUSING | 4931506319товар | 1 | 4058546556334 | |
| 13 | 0030 | КнопкаBUTTON | 4931506320товар | 1 | 4058546556341 | |
| 14 | 0033 | ПрокладкаGASKET | 4931506321товар | 1 | 4058546556358 | |
| 15 | 0034 | КрышкаCOVER | 4931506322товар | 1 | 4058546556365 | |
| 16 | 0035 | Supporting пластинаSUPPORTING PLATE | 4931506323товар | 1 | 4058546556372 | |
| 17 | 0036 | Supporting пластинаSUPPORTING PLATE | 4931506324товар | 1 | 4058546556389 | |
| 18 | 0037 | BushingBUSHING | 4931506325товар | 1 | 4058546556396 | |
| 19 | 0040 | ВинтSCREW | 4931506326товар | 1 | 4058546556402 | |
| 20 | 0043 | ВалSHAFT | 4931506327товар | 1 | 4058546556419 | |
| 21 | 0044 | Rocker barROCKER BAR | 4931506328товар | 1 | 4058546556426 | |
| 22 | 0045 | Rocker barROCKER BAR | 4931506329товар | 1 | 4058546556433 | |
| 23 | 0046 | BlockBLOCK | 4931506330товар | 1 | 4058546556440 | |
| 24 | 0052 | КорпусHOUSING | 4931506331товар | 1 | 4058546556457 | |
| 25 | 0053 | ВинтSCREW | 4931506332товар | 1 | 4058546556464 | |
| 26 | 0054 | КрышкаCOVER | 4931506333товар | 1 | 4058546556471 | |
| 27 | 0055 | Шильдик / табличка данныхRATING PLATE | 4931506334товар | 1 | 4058546556488 | |
| 28 | 0070 | В сборе комплектASSEMBLY KIT | 4931506335товар | 1 | 4058546556495 | |
| 29 | 0071 | КрышкаCOVER | 4931506336товар | 4 | 4058546556501 | |
| 30 | 0072 | КорпусHOUSING | 4931506337товар | 1 | 4058546556518 | |
| 31 | 0073 | КрышкаCOVER | 4931506338товар | 1 | 4058546556525 | |
| 32 | 0074 | КорпусHOUSING | 4931506339товар | 1 | 4058546556532 | |
| 33 | 0075 | ЭлектронныйELECTRONIC | 4931506340товар | 1 | 4058546556549 | |
| 34 | 0076 | ВалSHAFT | 4931506341товар | 1 | 4058546556556 | |
| 35 | 0077 | КрышкаCOVER | 4931506342товар | 1 | 4058546556563 | |
| 36 | 0078 | ВалSHAFT | 4931506343товар | 1 | 4058546556570 | |
| 37 | 0079 | ВалSHAFT | 4931506344товар | 1 | 4058546556587 |
