Пылесос или система пылеудаления Milwaukee M12UDEL-0B — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M12UDEL-0B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12UDEL-0BАртикул инструмента: 4933471460Код схемы: 400047487019 позицийКатегория: Пылесосы и пылеудаление

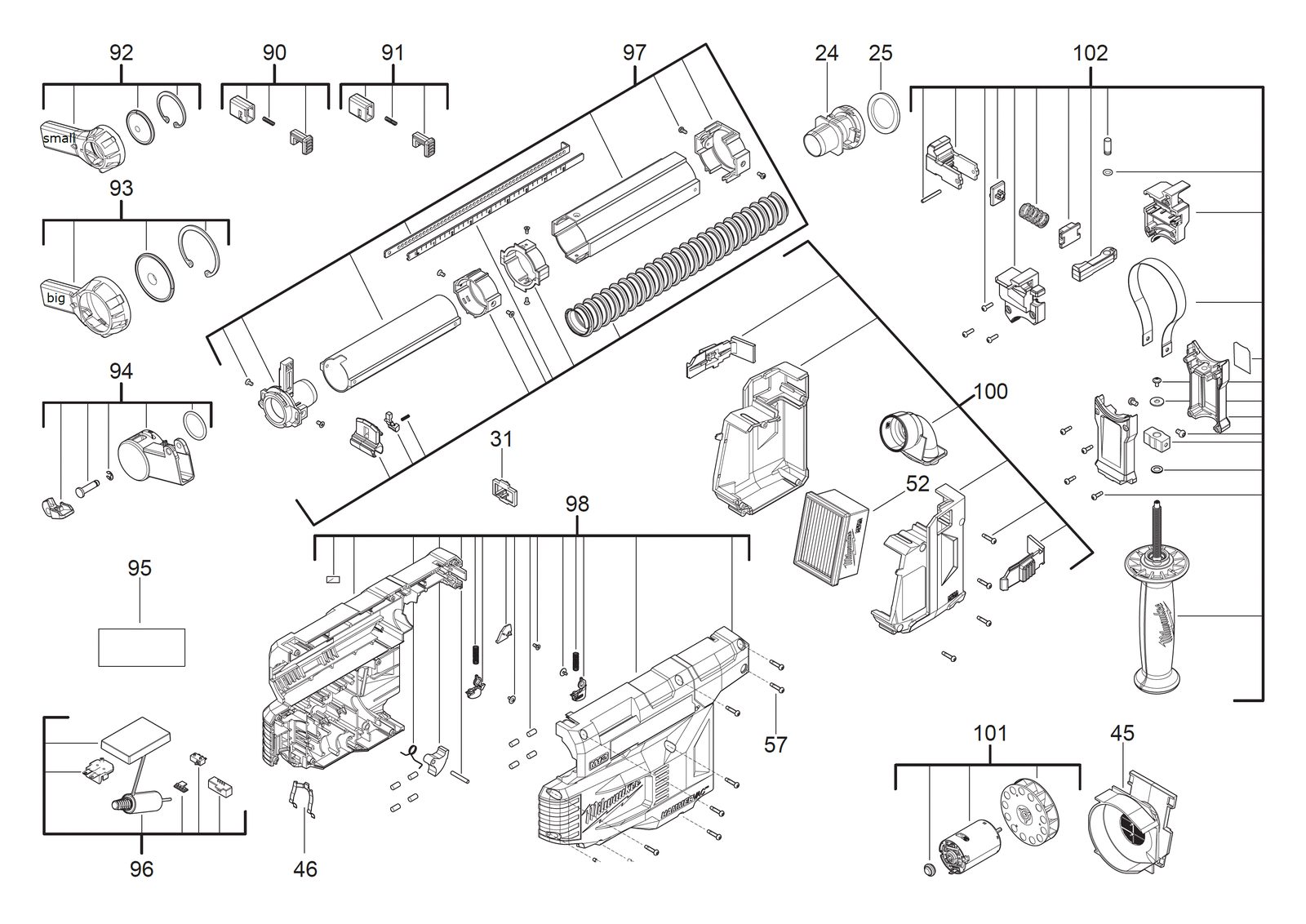

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0024 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931473288товар | 1 | 4058546335908 | |
| 2 | 0025 | ПрокладкаGASKET | 4931473289товар | 1 | 4058546335915 | |
| 3 | 0031 | Курок / выключательTRIGGER | 4931473290товар | 1 | 4058546335922 | |
| 4 | 0045 | КрышкаCOVER | 4931473291товар | 1 | 4058546335939 | |
| 5 | 0046 | Пружина elementSPRING ELEMENT | 4931506540товар | 1 | 4058546558543 | |
| 6 | 0057 | ВинтSCREW | 660570005товар | 13 | 4002395827329 | |
| 7 | 0090 | StopSTOP | 4931473292товар | 1 | 4058546335946 | |
| 8 | 0091 | StopSTOP | 4931473293товар | 1 | 4058546335953 | |
| 9 | 0092 | НасадкаNOZZLE | 4931473294товар | 1 | 4058546335960 | |
| 10 | 0093 | НасадкаNOZZLE | 4931473295товар | 1 | 4058546335977 | |
| 11 | 0094 | НасадкаNOZZLE | 4931473296товар | 1 | 4058546335984 | |
| 12 | 0095 | Шильдик / табличка данныхRATING PLATE | 4931473297товар | 1 | 4058546335991 | |
| 13 | 0096 | ЭлектронныйELECTRONIC | 4931473298товар | 1 | 4058546336004 | |
| 14 | 0097 | Suction трубкаSUCTION TUBE | 4931473299товар | 1 | 4058546336011 | |
| 15 | 0098 | КорпусHOUSING | 4931473300товар | 1 | 4058546336028 | |
| 16 | 0100 | Dust редуктор в сбореDUST BOX ASSY | 4931473301товар | 1 | 4058546336035 | |
| 17 | 0101 | Двигатель в сбореMOTOR ASSEMBLY | 4931473302товар | 1 | 4058546336042 | |
| 18 | 0102 | Дополнительная рукояткаAUXILIARY HANDLE | 4931473303товар | 1 | 4058546336059 | |
| 19 | 0052 | M12de dust фильтр фильтр - 3pcM12DE DUST FILTER FILTER - 3PC | 49902306товар | 1 | — |
