Осветительный прибор Milwaukee M12SLED-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M12SLED-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12SLED-0Артикул инструмента: 4933451261Код схемы: 40004529175 позицийКатегория: Осветительные приборы

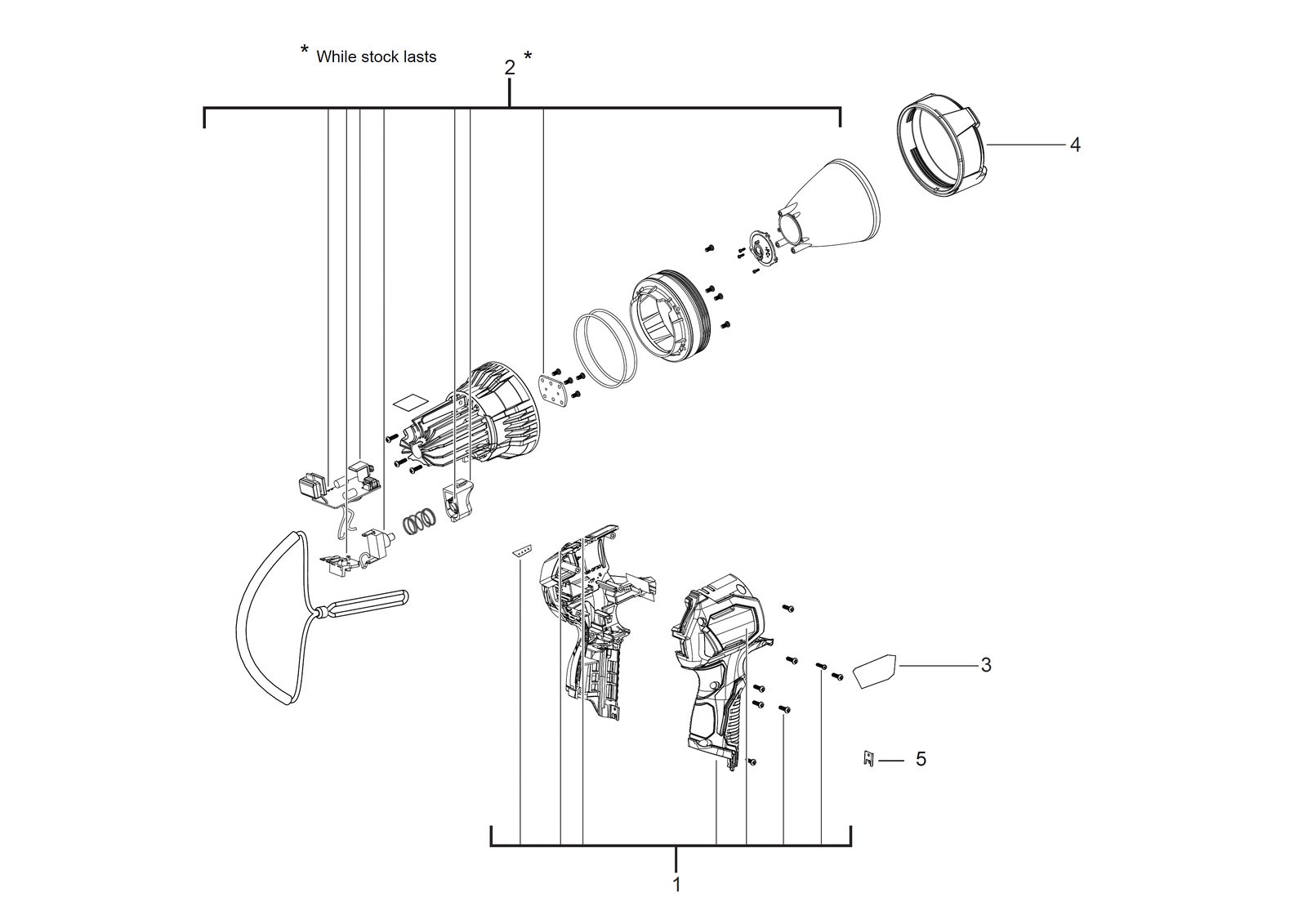

Схема инструмента
Таблица деталей — 5 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КорпусHOUSING | 4931453468товар | 1 | 4002395149414 | |
| 2 | 0002 | Выключатель в сбореSWITCH ASSEMBLY | 4931453469товар | 1 | 4002395149421 | |
| 3 | 0003 | Шильдик / табличка данныхRATING PLATE | 4931453470товар | 1 | 4002395149438 | |
| 4 | 0004 | GlassGLASS | 4931453471товар | 1 | — | |
| 5 | 0005 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 |
