Инспекционная камера Milwaukee M12SICO20-0 — взрыв-схема
Сервисная страница: Инспекционная камера Milwaukee M12SICO20-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12SICO20-0Артикул инструмента: 4933498231Код схемы: 400050526937 позицийКатегория: Сантехнический и прочистной инструмент

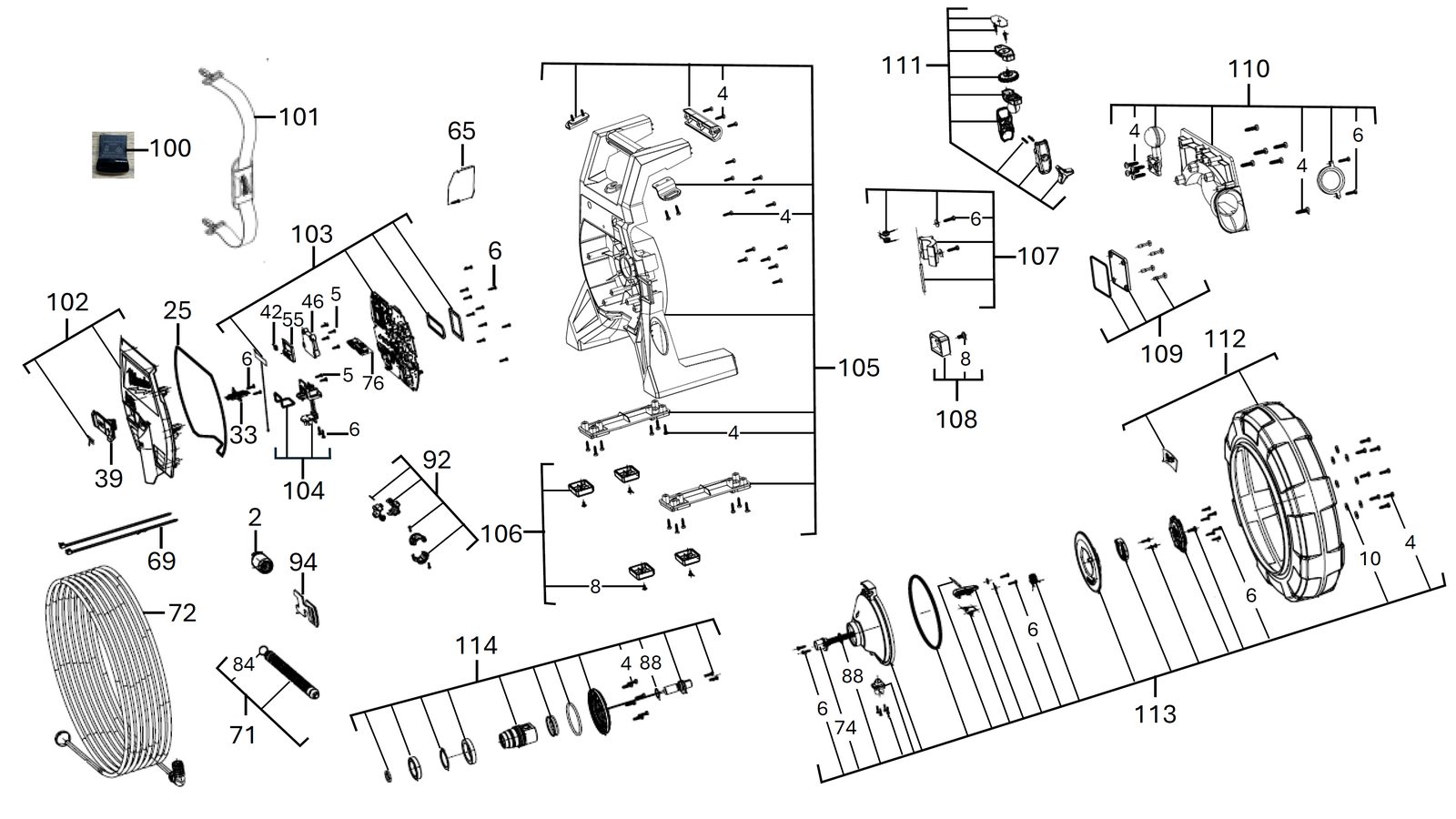

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Inspection cameraINSPECTION CAMERA | 4931508612товар | 1 | 4058546632748 | |
| 2 | 0004 | ВинтSCREW | 4931473648товар | 47 | 4058546355241 | |
| 3 | 0005 | ВинтSCREW | 4931508614товар | 6 | 4058546632762 | |
| 4 | 0006 | ВинтSCREW | 4931473647товар | 28 | 4058546355234 | |
| 5 | 0008 | ВинтSCREW | 4931473597товар | 8 | 4058546354732 | |
| 6 | 0010 | Sealing шайбаSEALING WASHER | 4931473603товар | 8 | 4058546354794 | |
| 7 | 0025 | УплотнениеSEAL | 4931508615товар | 1 | 4058546632779 | |
| 8 | 0033 | GaugeGAUGE | 4931508616товар | 1 | 4058546632786 | |
| 9 | 0039 | КрышкаCOVER | 4931508617товар | 1 | 4058546632793 | |
| 10 | 0042 | ЛинзаLENS | 4931508618товар | 1 | 4058546632809 | |
| 11 | 0046 | КрышкаCOVER | 4931508619товар | 1 | 4058546632816 | |
| 12 | 0055 | КнопкаBUTTON | 4931508620товар | 1 | 4058546632823 | |
| 13 | 0065 | Шильдик / табличка данныхRATING PLATE | 4931508621товар | 1 | 4058546632830 | |
| 14 | 0069 | Кабель jointCABLE JOINT | 4931473610товар | 2 | 4058546354862 | |
| 15 | 0071 | ПружинаSPRING | 4931508622товар | 1 | 4058546632847 | |
| 16 | 0072 | КабельCABLE | 4931508623товар | 1 | 4058546632854 | |
| 17 | 0074 | Разъём / соединительCONNECTOR | 4931508624товар | 1 | 4058546632861 | |
| 18 | 0076 | ЭлектронныйELECTRONIC | 4931508625товар | 1 | 4058546632878 | |
| 19 | 0084 | ПружинаSPRING | 4931508626товар | 1 | 4058546632885 | |
| 20 | 0088 | Уплотнительное кольцоO-RING | 4931473613товар | 2 | 4058546354893 | |
| 21 | 0092 | ВтулкаSLEEVE | 4931508627товар | 1 | 4058546632892 | |
| 22 | 0094 | КлючWRENCH | 4931508628товар | 1 | 4058546632908 | |
| 23 | 0100 | Выключатель комплектSWITCH KIT | 4931508629товар | 1 | 4058546632915 | |
| 24 | 0101 | StrapSTRAP | 4931479039товар | 1 | 4058546366070 | |
| 25 | 0102 | КорпусHOUSING | 4931508630товар | 1 | 4058546632922 | |
| 26 | 0103 | ЭлектронныйELECTRONIC | 4931508631товар | 1 | 4058546632939 | |
| 27 | 0104 | КрышкаCOVER | 4931508632товар | 1 | 4058546632946 | |
| 28 | 0105 | КорпусHOUSING | 4931508633товар | 1 | 4058546632953 | |
| 29 | 0106 | FootFOOT | 4931508634товар | 1 | 4058546632960 | |
| 30 | 0107 | Клипса / фиксаторCLIP | 4931508635товар | 1 | 4058546632977 | |
| 31 | 0108 | FootFOOT | 4931508636товар | 1 | 4058546632984 | |
| 32 | 0109 | DoorDOOR | 4931508637товар | 1 | 4058546632991 | |
| 33 | 0110 | КрышкаCOVER | 4931508638товар | 1 | 4058546633004 | |
| 34 | 0111 | Mounting bracketMOUNTING BRACKET | 4931508639товар | 1 | 4058546633011 | |
| 35 | 0112 | Moulded partMOULDED PART | 4931508640товар | 1 | 4058546633028 | |
| 36 | 0113 | HubHUB | 4931508641товар | 1 | 4058546633035 | |
| 37 | 0114 | FrameFRAME | 4931508642товар | 1 | 4058546633042 |
