Пистолет для герметика или смазки Milwaukee M12SI-201C GB2 — взрыв-схема
Сервисная страница: Пистолет для герметика или смазки Milwaukee M12SI-201C GB2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12SI-201C GB2Артикул инструмента: 4933459762Код схемы: 40004670908 позицийКатегория: Пистолеты для герметика и смазки

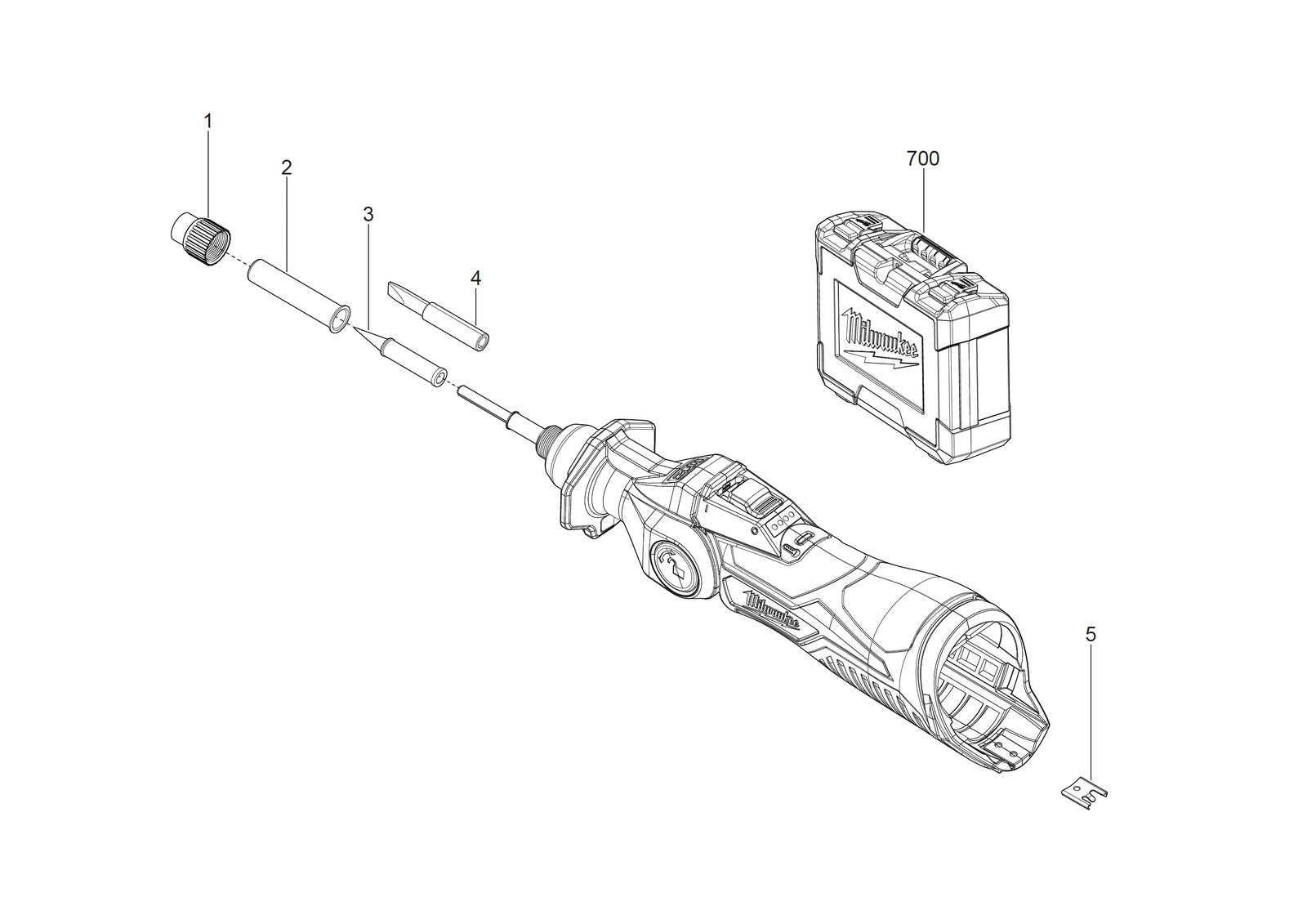

Схема инструмента
Таблица деталей — 8 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | [trad] part not deatailed[TRAD] PART NOT DEATAILED | 1000063920товар | 1 | — | |
| 2 | 0001 | Clamping гайкаCLAMPING NUT | 4931461948товар | 1 | 4058546230487 | |
| 3 | 0002 | ЦангаCOLLET | 4931461949товар | 1 | 4058546230494 | |
| 4 | 0003 | ШтифтPIN | 4931461950товар | 1 | 4058546230500 | |
| 5 | 0004 | ШтифтPIN | 4931461951товар | 1 | 4058546230517 | |
| 6 | 0005 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 7 | 0700 | КейсCARRYING CASE | 4931461952товар | 1 | 4058546230524 | |
| 8 | 8 | M12-18c uk combo charger gb2M12-18C UK COMBO CHARGER GB2 | 4932352962товар | 1 | — |
