Инструмент Milwaukee M12SI-201C — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12SI-201C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12SI-201CАртикул инструмента: 4933459761Код схемы: 40004813567 позицийКатегория: Прочий инструмент Milwaukee

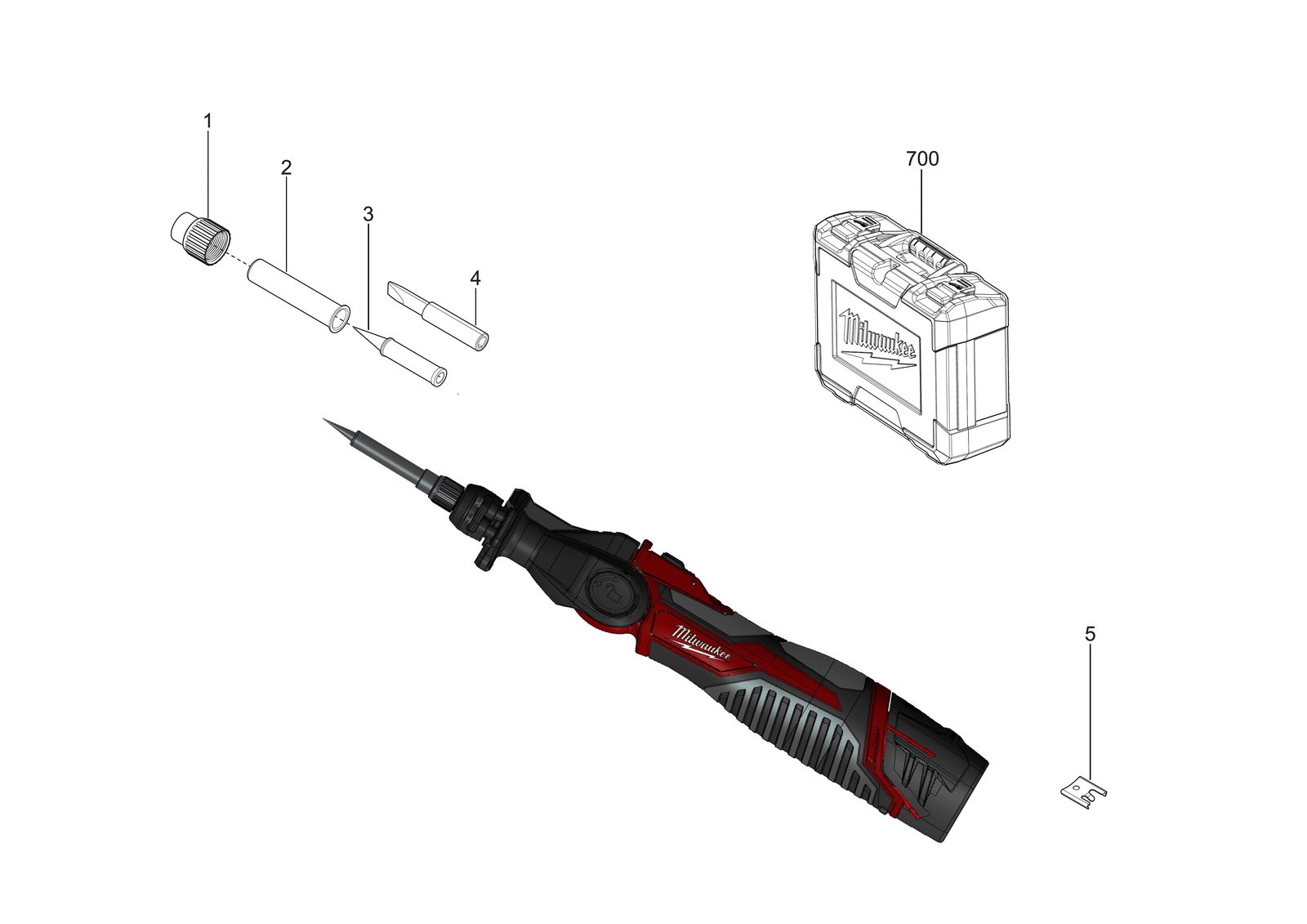

Схема инструмента
Таблица деталей — 7 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | [trad] part not deatailed[TRAD] PART NOT DEATAILED | 1000063920товар | 1 | — | |
| 2 | 0001 | Clamping гайкаCLAMPING NUT | 4931461948товар | 1 | 4058546230487 | |
| 3 | 0002 | ЦангаCOLLET | 4931461949товар | 1 | 4058546230494 | |
| 4 | 0003 | ШтифтPIN | 4931461950товар | 1 | 4058546230500 | |
| 5 | 0004 | ШтифтPIN | 4931461951товар | 1 | 4058546230517 | |
| 6 | 0005 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 7 | 0700 | КейсCARRYING CASE | 4931461952товар | 1 | 4058546230524 |
