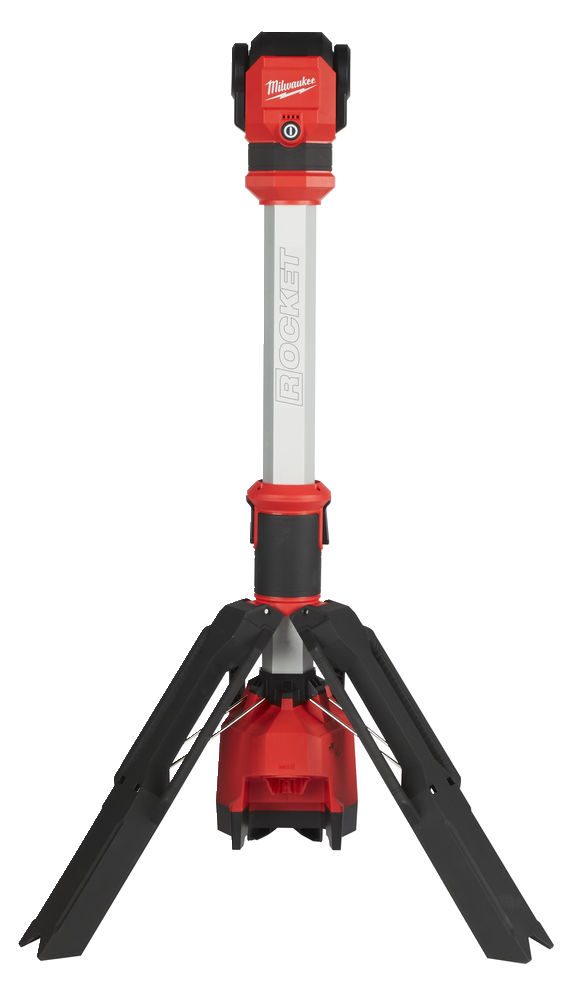

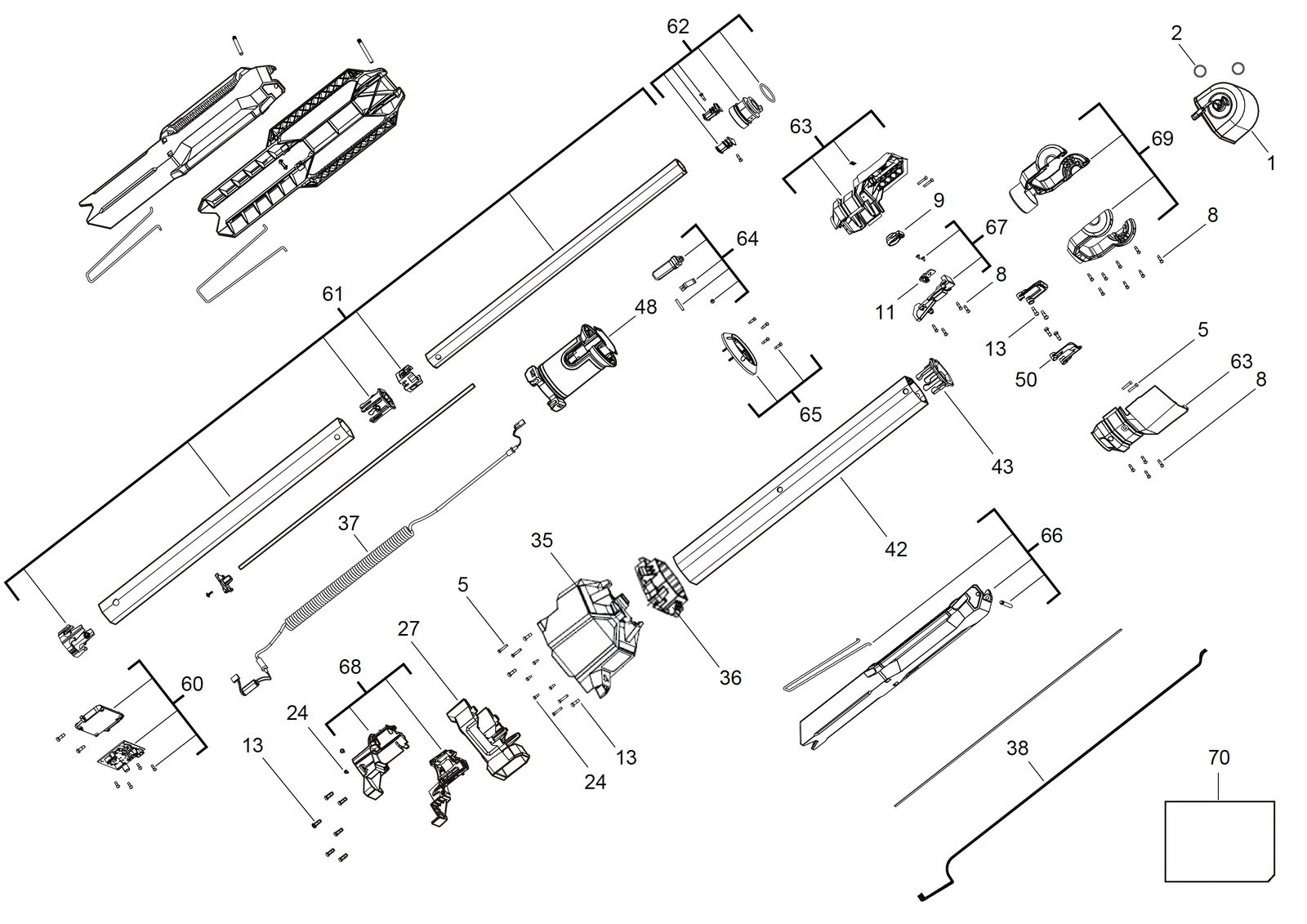

Осветительный прибор Milwaukee M12SAL-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M12SAL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12SAL-0Артикул инструмента: 4933464823Код схемы: 400046955528 позицийКатегория: Осветительные приборы
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | LampLAMP | 4931466566товар | 1 | 4058546277833 | |
| 2 | 0002 | Уплотнительное кольцоO-RING | 4931466567товар | 2 | 4058546277840 | |
| 3 | 0005 | ВинтSCREW | 4931466568товар | 8 | 4058546277857 | |
| 4 | 0008 | ВинтSCREW | 4931466592товар | 22 | 4058546278090 | |
| 5 | 0009 | КнопкаBUTTON | 4931466569товар | 1 | 4058546277864 | |
| 6 | 0011 | Электронный elementELECTRONIC ELEMENT | 4931466570товар | 1 | 4058546277871 | |
| 7 | 0013 | ВинтSCREW | 4931447515товар | 15 | 4002395880539 | |
| 8 | 0024 | ВинтSCREW | 4931431788товар | 12 | 4002395895717 | |
| 9 | 0027 | Корпус bottomHOUSING BOTTOM | 4931466571товар | 1 | 4058546277888 | |
| 10 | 0035 | Корпус крышкаHOUSING COVER | 4931466572товар | 1 | 4058546277895 | |
| 11 | 0036 | ВставкаINSERT | 4931466573товар | 1 | 4058546277901 | |
| 12 | 0037 | КабельCABLE | 4931466574товар | 1 | 4058546277918 | |
| 13 | 0038 | WireWIRE | 4931466575товар | 1 | 4058546277925 | |
| 14 | 0042 | CylinderCYLINDER | 4931466576товар | 1 | 4058546277932 | |
| 15 | 0043 | Guide sleeveGUIDE SLEEVE | 4931466577товар | 1 | 4058546277949 | |
| 16 | 0048 | РукояткаHANDLE | 4931466578товар | 1 | 4058546277956 | |
| 17 | 0050 | Замок / фиксаторLOCK | 4931466579товар | 2 | 4058546277963 | |
| 18 | 0060 | ЭлектронныйELECTRONIC | 4931466580товар | 1 | 4058546277970 | |
| 19 | 0061 | CylinderCYLINDER | 4931466581товар | 1 | 4058546277987 | |
| 20 | 0062 | Guide sleeveGUIDE SLEEVE | 4931466582товар | 1 | 4058546277994 | |
| 21 | 0063 | КолпачокCAP | 4931466583товар | 1 | 4058546278007 | |
| 22 | 0064 | Замок / фиксаторLOCK | 4931466584товар | 2 | 4058546278014 | |
| 23 | 0065 | КолпачокCAP | 4931466585товар | 1 | 4058546278021 | |
| 24 | 0066 | FootFOOT | 4931466586товар | 3 | 4058546278038 | |
| 25 | 0067 | КорпусHOUSING | 4931466587товар | 1 | 4058546278045 | |
| 26 | 0068 | КорпусHOUSING | 4931466588товар | 1 | 4058546278052 | |
| 27 | 0069 | Hinge pieceHINGE PIECE | 4931466589товар | 1 | 4058546278069 | |
| 28 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931466590товар | 1 | 4058546278076 |
