Радио или аудиосистема Milwaukee M12RCDAB+0 — взрыв-схема
Сервисная страница: Радио или аудиосистема Milwaukee M12RCDAB+0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12RCDAB+0Артикул инструмента: 4933472115Код схемы: 40004749017 позицийКатегория: Радио и аудио

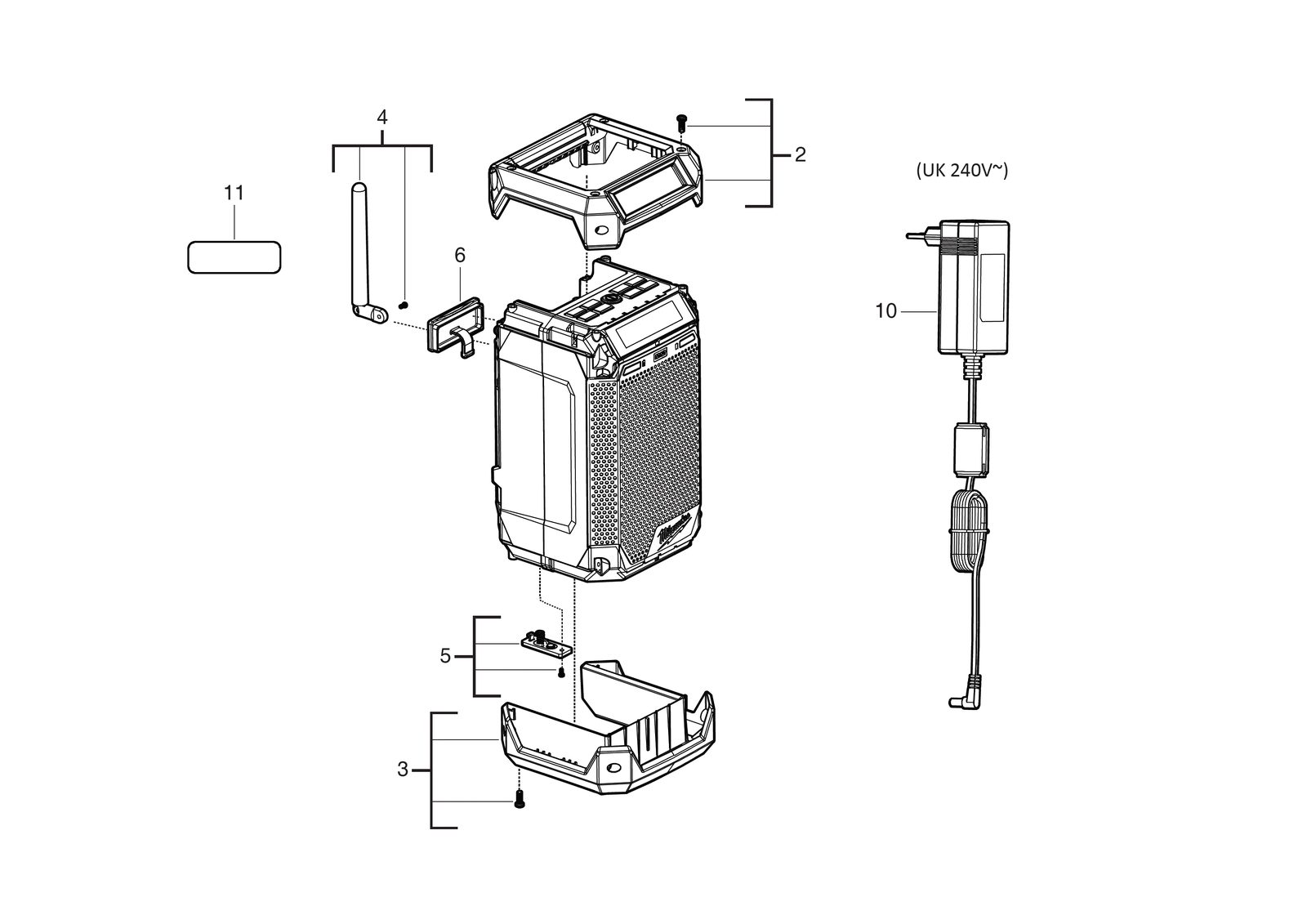

Схема инструмента
Таблица деталей — 7 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | КрышкаCOVER | 4931479093товар | 1 | 4058546366612 | |
| 2 | 0003 | FootFOOT | 4931479094товар | 1 | 4058546366629 | |
| 3 | 0004 | AntennaANTENNA | 4931479095товар | 1 | 4058546366636 | |
| 4 | 0005 | КрышкаCOVER | 4931479096товар | 1 | 4058546366643 | |
| 5 | 0006 | КрышкаCOVER | 4931479097товар | 1 | 4058546366650 | |
| 6 | 0010 | Power supplyPOWER SUPPLY | 4931483094товар | 1 | 4058546366681 | |
| 7 | 0011 | Шильдик / табличка данныхRATING PLATE | 4931479101товар | 1 | 4058546366698 |
