Инструмент Milwaukee M12PL-0C — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12PL-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12PL-0CАртикул инструмента: 4933471995Код схемы: 400047789310 позицийКатегория: Прочий инструмент Milwaukee

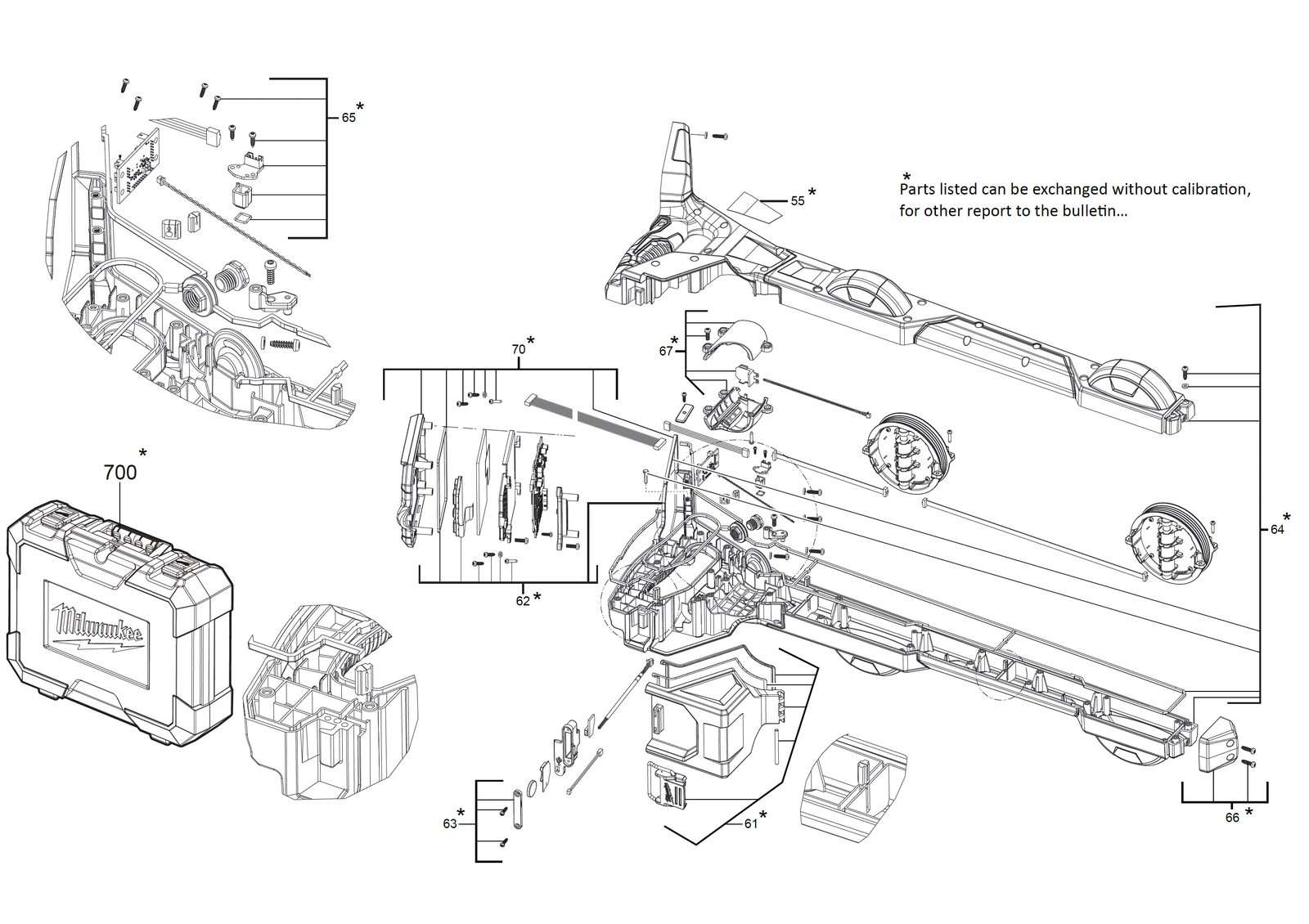

Схема инструмента
Таблица деталей — 10 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0055 | Шильдик / табличка данныхRATING PLATE | 4931479192товар | 1 | 4058546367602 | |
| 2 | 0061 | КрышкаCOVER | 4931479193товар | 1 | 4058546367619 | |
| 3 | 0062 | Control panel комплектCONTROL PANEL KIT | 4931479194товар | 1 | 4058546367626 | |
| 4 | 0063 | КрышкаCOVER | 4931479195товар | 1 | 4058546367633 | |
| 5 | 0064 | КорпусHOUSING | 4931479196товар | 1 | 4058546367640 | |
| 6 | 0065 | Светодиод фонарьLED LIGHT | 4931479197товар | 1 | 4058546367657 | |
| 7 | 0066 | Резиновый stopRUBBER STOP | 4931479198товар | 1 | 4058546367664 | |
| 8 | 0067 | ЭлектронныйELECTRONIC | 4931479199товар | 1 | 4058546367671 | |
| 9 | 0070 | КорпусHOUSING | 4931479200товар | 1 | 4058546367688 | |
| 10 | 0700 | КейсCARRYING CASE | 4931479201товар | 1 | 4058546367695 |
