Пила Milwaukee M12PCSS54-402C — взрыв-схема
Сервисная страница: Пила Milwaukee M12PCSS54-402C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12PCSS54-402CАртикул инструмента: 4933498605Код схемы: 400050360037 позицийКатегория: Пилы, лобзики и инструмент для резки

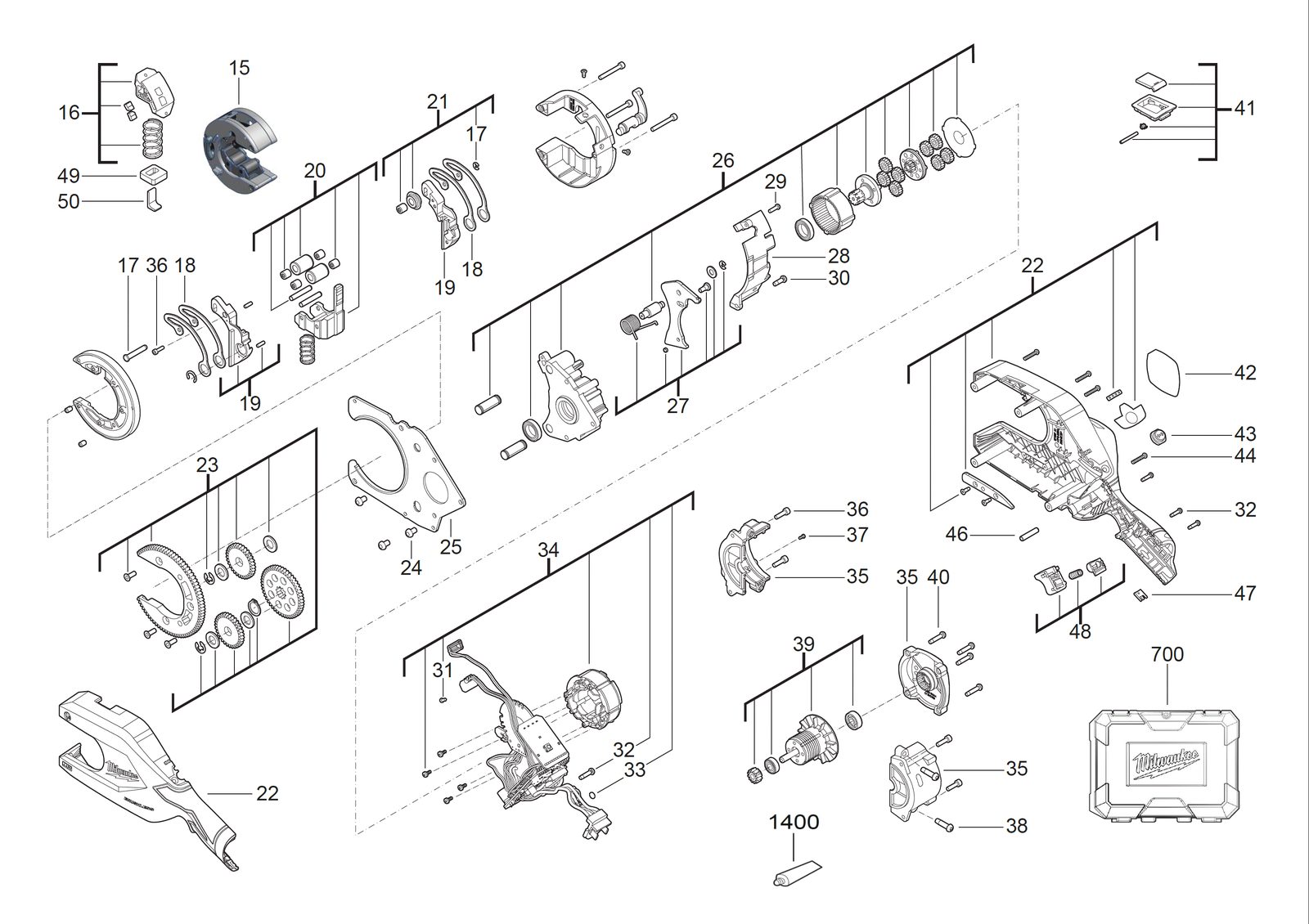

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0015 | Cutting headCUTTING HEAD | 4931507786товар | 1 | 4058546602970 | |
| 2 | 0016 | Pressure пружинаPRESSURE SPRING | 4931507787товар | 1 | 4058546602987 | |
| 3 | 0017 | Clamp клипсаCLAMP CLIP | 4931507788товар | 1 | 4058546602994 | |
| 4 | 0018 | ПружинаSPRING | 4931507789товар | 4 | 4058546603007 | |
| 5 | 0019 | CarriageCARRIAGE | 4931507790товар | 1 | 4058546603014 | |
| 6 | 0020 | РоликROLLER | 4931507791товар | 1 | 4058546603021 | |
| 7 | 0021 | Pcssw54 wheels for 54 mm труба cutter xxxPCSSW54 Wheels for 54 mm Pipe Cutter XXX | 4932498665товар | 1 | 4058546525347 | |
| 8 | 0022 | Комплект рукояткиHANDLE SET | 4931507792товар | 1 | 4058546603038 | |
| 9 | 0023 | ШестерняGEAR | 4931507793товар | 1 | 4058546603045 | |
| 10 | 0024 | ВинтSCREW | 4931466677товар | 3 | 4058546278946 | |
| 11 | 0025 | Шестерня кейсGEAR CASE | 4931507794товар | 1 | 4058546603052 | |
| 12 | 0026 | РедукторGEAR BOX | 4931507795товар | 1 | 4058546603069 | |
| 13 | 0027 | РычагLEVER | 4931507796товар | 1 | 4058546603076 | |
| 14 | 0028 | КрышкаCOVER | 4931507797товар | 1 | 4058546603083 | |
| 15 | 0029 | ВинтSCREW | 4931495588товар | 1 | 4058546492564 | |
| 16 | 0030 | ВинтSCREW | 4931507811товар | 1 | 4058546603229 | |
| 17 | 0031 | ВинтSCREW | 4931465128товар | 1 | 4058546232283 | |
| 18 | 0032 | ВинтSCREW | 660570005товар | 4 | 4002395827329 | |
| 19 | 0033 | Уплотнительное кольцоO-RING | 4931480707товар | 1 | 4058546427221 | |
| 20 | 0034 | ЭлектронныйELECTRONIC | 4931507798товар | 1 | 4058546603090 | |
| 21 | 0035 | Корпус двигателяMOTOR HOUSING | 4931507799товар | 1 | 4058546603106 | |
| 22 | 0036 | ВинтSCREW | 4931479060товар | 5 | 4058546366285 | |
| 23 | 0037 | ВинтSCREW | 4931507800товар | 1 | 4058546603113 | |
| 24 | 0038 | ВинтSCREW | 4931495662товар | 2 | 4058546493301 | |
| 25 | 0039 | РоторROTOR | 4931507801товар | 1 | 4058546603120 | |
| 26 | 0040 | ВинтSCREW | 4931465499товар | 4 | 4058546235994 | |
| 27 | 0041 | LidLID | 4931507802товар | 1 | 4058546603137 | |
| 28 | 0042 | Шильдик / табличка данныхRATING PLATE | 4931507803товар | 1 | 4058546603144 | |
| 29 | 0043 | КнопкаBUTTON | 4931507804товар | 1 | 4058546603151 | |
| 30 | 0044 | ВинтSCREW | 4931507805товар | 4 | 4058546603168 | |
| 31 | 0046 | ШтифтPIN | 4931507806товар | 1 | 4058546603175 | |
| 32 | 0047 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 33 | 0048 | Курок / выключательTRIGGER | 4931507807товар | 1 | 4058546603182 | |
| 34 | 0049 | Interlock пластинаINTERLOCK PLATE | 4931507808товар | 1 | 4058546603199 | |
| 35 | 0050 | Lifter в сбореLIFTER ASSEMBLY | 4931507809товар | 1 | 4058546603205 | |
| 36 | 0700 | КейсCARRYING CASE | 4931507810товар | 1 | 4058546603212 | |
| 37 | 1400 | OilOIL | 4931491278товар | 1 | 4058546429249 |
