Пила Milwaukee M12PCSS-202C — взрыв-схема
Сервисная страница: Пила Milwaukee M12PCSS-202C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12PCSS-202CАртикул инструмента: 4933479242Код схемы: 400048347038 позицийКатегория: Пилы, лобзики и инструмент для резки

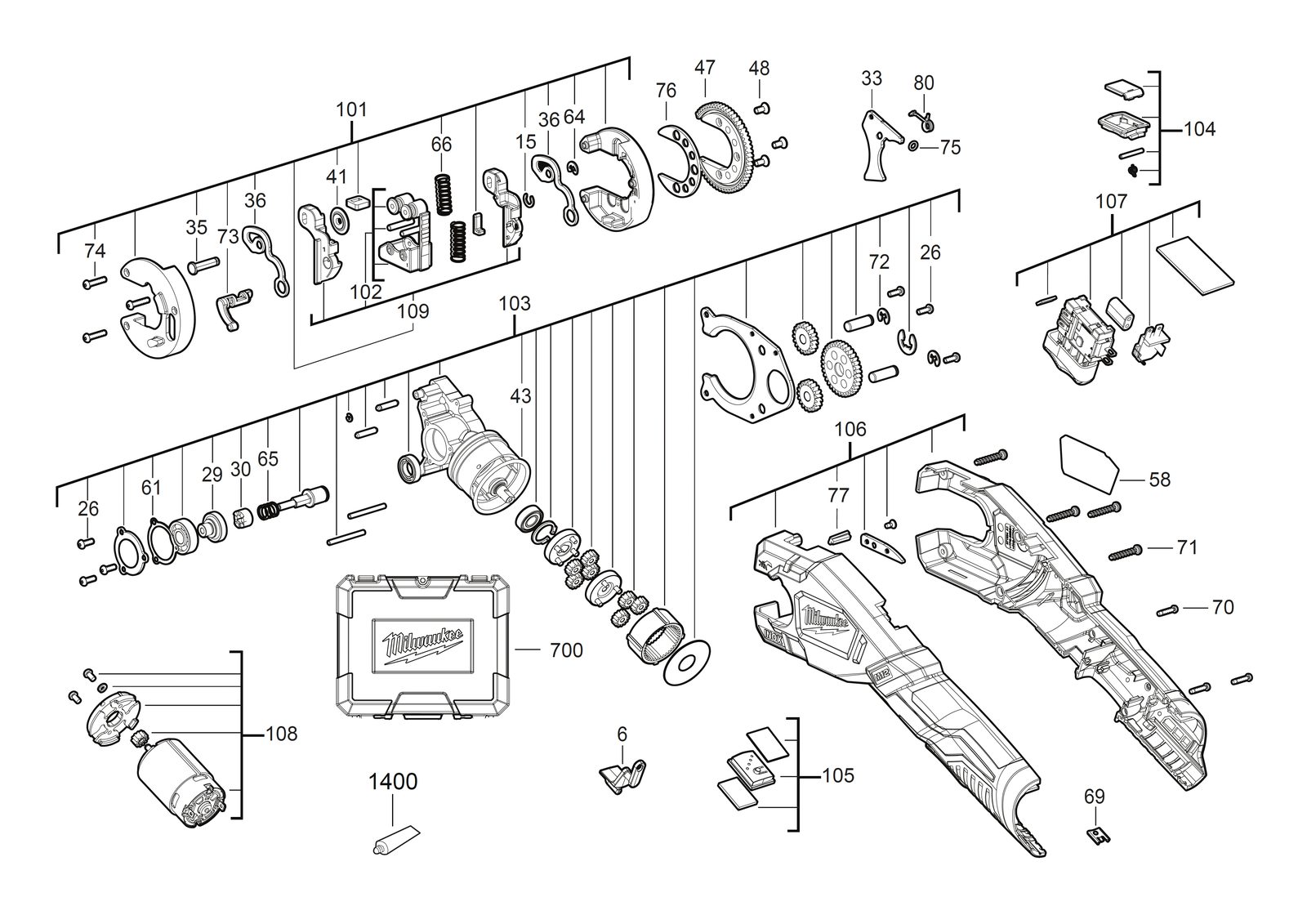

Схема инструмента
Таблица деталей — 38 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | РычагLEVER | 4931480539товар | 1 | 4058546425548 | |
| 2 | 0015 | Пружина кольцоSPRING RING | 4931461619товар | 1 | 4058546038526 | |
| 3 | 0026 | ВинтSCREW | 4931480540товар | 6 | 4058546425555 | |
| 4 | 0029 | Коническая шестерняBEVEL GEAR | 4931480541товар | 1 | 4058546425562 | |
| 5 | 0030 | CamCAM | 4931480542товар | 1 | 4058546425579 | |
| 6 | 0033 | StopSTOP | 4931480543товар | 1 | 4058546425586 | |
| 7 | 0035 | AxleAXLE | 4931480544товар | 1 | 4058546425593 | |
| 8 | 0036 | ПружинаSPRING | 4931480545товар | 2 | 4058546425609 | |
| 9 | 0041 | Труба cutter stainless steel wheels 2pcPipe Cutter Stainless Steel Wheels 2pc | 4932479243товар | 1 | 4058546370374 | |
| 10 | 0043 | Уплотнительное кольцоO-RING | 4931480547товар | 1 | 4058546425623 | |
| 11 | 0047 | Шестерня headGEAR HEAD | 4931452657товар | 1 | 4002395171682 | |
| 12 | 0048 | Винт m3,5x8SCREW M3,5x8 | 661292001товар | 3 | 4002395828401 | |
| 13 | 0058 | Шильдик / табличка данныхRATING PLATE | 4931480548товар | 1 | 4058546425630 | |
| 14 | 0061 | ПрокладкаGASKET | 4931480549товар | 1 | 4058546425647 | |
| 15 | 0064 | CirclipCIRCLIP | 4931480550товар | 1 | 4058546425654 | |
| 16 | 0065 | ПружинаSPRING | 4931480551товар | 1 | 4058546425661 | |
| 17 | 0066 | ПружинаSPRING | 4931480552товар | 2 | 4058546425678 | |
| 18 | 0069 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 19 | 0070 | ВинтSCREW | 661047001товар | 3 | 4002395824496 | |
| 20 | 0071 | ВинтSCREW | 4931480553товар | 4 | 4058546425685 | |
| 21 | 0072 | CirclipCIRCLIP | 4931480554товар | 2 | 4058546425692 | |
| 22 | 0073 | Cam валCAM SHAFT | 4931480555товар | 1 | 4058546425708 | |
| 23 | 0074 | ВинтSCREW | 4931480556товар | 3 | 4058546425715 | |
| 24 | 0075 | Уплотнительное кольцоO-RING | 4931480557товар | 1 | 4058546425722 | |
| 25 | 0076 | SpacerSPACER | 4931452660товар | 1 | 4002395172313 | |
| 26 | 0077 | Резиновый stopRUBBER STOP | 4931480558товар | 1 | 4058546425739 | |
| 27 | 0080 | ПружинаSPRING | 4931480559товар | 1 | 4058546425746 | |
| 28 | 0101 | Cutting headCUTTING HEAD | 4931480560товар | 1 | 4058546425753 | |
| 29 | 0102 | Roller bracketROLLER BRACKET | 4931480561товар | 1 | 4058546425760 | |
| 30 | 0103 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931480562товар | 1 | 4058546425777 | |
| 31 | 0104 | КолпачокCAP | 4931480563товар | 1 | 4058546425784 | |
| 32 | 0105 | ЭлектронныйELECTRONIC | 4931480564товар | 1 | 4058546425791 | |
| 33 | 0106 | КорпусHOUSING | 4931480565товар | 1 | 4058546425807 | |
| 34 | 0107 | ЭлектронныйELECTRONIC | 4931480566товар | 1 | 4058546425814 | |
| 35 | 0108 | ДвигательMOTOR | 4931480567товар | 1 | 4058546425821 | |
| 36 | 0109 | КомплектSET | 4931480848товар | 1 | 4058546428631 | |
| 37 | 0700 | КейсCARRYING CASE | 4931480568товар | 1 | 4058546425838 | |
| 38 | 1400 | OilOIL | 4931491278товар | 1 | 4058546429249 |
