Пистолет для герметика или смазки Milwaukee M12PCG/310C-201B — взрыв-схема
Сервисная страница: Пистолет для герметика или смазки Milwaukee M12PCG/310C-201B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12PCG/310C-201BАртикул инструмента: 4933441655Код схемы: 400043132641 позицияКатегория: Пистолеты для герметика и смазки

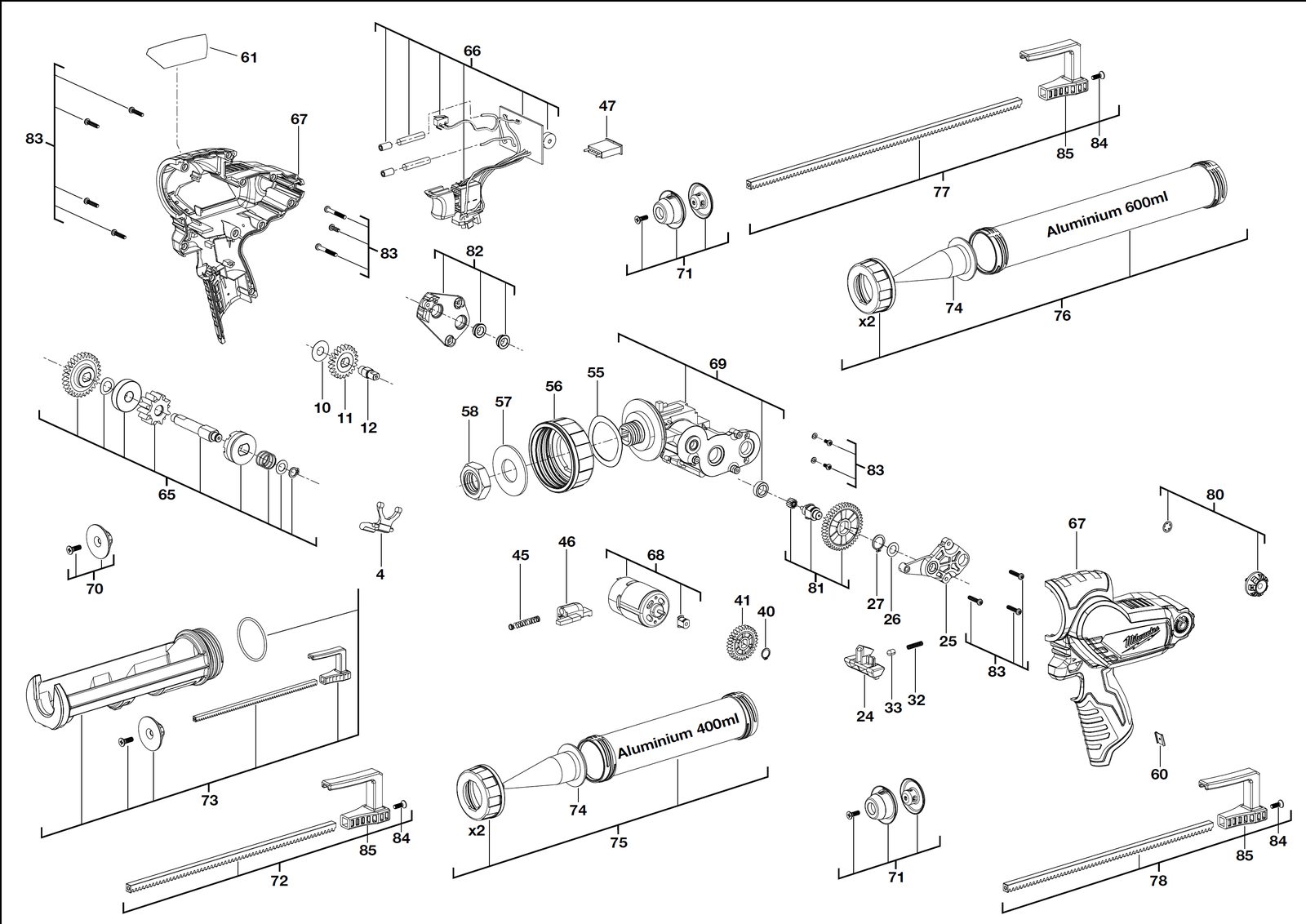

Схема инструмента
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | ДержательHOLDER | 4931435591товар | 1 | — | |
| 2 | 0010 | ШайбаWASHER | 4931435590товар | 1 | 4002395861200 | |
| 3 | 0011 | Worm шестерня wheelWORM GEAR WHEEL | 4931435589товар | 1 | — | |
| 4 | 0012 | ВалSHAFT | 4931435588товар | 1 | 4002395863983 | |
| 5 | 0024 | ВыключательSWITCH | 4931435587товар | 1 | 4002395863976 | |
| 6 | 0025 | Крышка редуктораGEAR BOX COVER | 4931435566товар | 1 | — | |
| 7 | 0026 | ШайбаWASHER | 4931435567товар | 1 | 4002395862566 | |
| 8 | 0027 | Стопорное кольцоHOLDING RING | 4931435568товар | 1 | 4002395862573 | |
| 9 | 0032 | ПружинаSPRING | 692505001товар | 1 | 4002395830763 | |
| 10 | 0033 | Indexing sleeveINDEXING SLEEVE | 633289001товар | 1 | 4002395831586 | |
| 11 | 0040 | Retaining пружинаRETAINING SPRING | 4931435569товар | 1 | 4002395862580 | |
| 12 | 0041 | Intern.geared wheelINTERN.GEARED WHEEL | 4931435570товар | 1 | 4002395862597 | |
| 13 | 0045 | ПружинаSPRING | 4931435571товар | 1 | 4002395863204 | |
| 14 | 0046 | РычагLEVER | 4931435592товар | 1 | 4002395861224 | |
| 15 | 0047 | IndicatorINDICATOR | 4931435573товар | 1 | — | |
| 16 | 0055 | Фиксирующий шайбаLOCKING WASHER | 4931435574товар | 1 | 4002395863235 | |
| 17 | 0056 | Cartridge держательCARTRIDGE HOLDER | 522614001товар | 1 | 4002395857487 | |
| 18 | 0057 | ШайбаWASHER | 633626001товар | 1 | 4002395857524 | |
| 19 | 0058 | ГайкаNUT | 4931435575товар | 1 | 4002395863242 | |
| 20 | 0060 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 21 | 0061 | Шильдик / табличка данныхRATING PLATE | 4931435576товар | 1 | 4002395863259 | |
| 22 | 0065 | ClutchCLUTCH | 4931435577товар | 1 | 4002395863266 | |
| 23 | 0066 | Выключатель в сбореSWITCH ASSEMBLY | 4931435578товар | 1 | 4002395863273 | |
| 24 | 0067 | Рукоятка compl.HANDLE COMPL. | 4931435579товар | 1 | 4002395863280 | |
| 25 | 0068 | Двигатель в сбореMOTOR ASSEMBLY | 4931435580товар | 1 | 4002395863297 | |
| 26 | 0069 | Gearwheel комплектGEARWHEEL SET | 4931435581товар | 1 | 4002395863907 | |
| 27 | 0074 | Насадка cg насадка p1mNOZZLE CG Nozzle P1M | 522618001товар | 1 | 4002395857500 | |
| 28 | 0080 | Thumb wheelTHUMB WHEEL | 4931435582товар | 1 | — | |
| 29 | 0081 | Gearwheel комплектGEARWHEEL SET | 4931435583товар | 1 | 4002395863938 | |
| 30 | 0082 | КрышкаCOVER | 4931435584товар | 1 | 4002395863945 | |
| 31 | 0083 | Комплект болтовBOLT SET | 4931435585товар | 1 | 4002395863952 | |
| 32 | 0084 | ВинтSCREW | 4931435586товар | 1 | 4002395863969 | |
| 33 | 0085 | РукояткаHANDLE | 4931435572товар | 1 | 4002395863211 | |
| 34 | 0070 | PistonPISTON | 44700330товар | 1 | — | |
| 35 | 0071 | PistonPISTON | 44700375товар | 1 | — | |
| 36 | 0072 | Plunger rods cgun pl rod 310ml 12v p1mPLUNGER RODS CGUN PL ROD 310ML 12V P1M | 4932430099товар | 1 | 4002395377602 | |
| 37 | 0073 | Cartridge держатель cgun 310ml carrg 12vCARTRIDGE HOLDER CGun 310ml carrg 12V | 48080900товар | 1 | — | |
| 38 | 0075 | Комплект cgun 400ml alum p1mSET CGun 400ml alum P1M | 4932352844товар | 1 | 4002395375028 | |
| 39 | 0076 | Комплект cgun 600ml alum p1mSET CGUN 600ML ALUM P1M | 4932352845товар | 1 | 4002395375035 | |
| 40 | 0077 | Plunger rods cgun pl rod 600ml 12v p1mPLUNGER RODS CGUN PL ROD 600ML 12V P1M | 4932430101товар | 1 | 4002395377626 | |
| 41 | 0078 | Plunger rods cgun pl rod 400ml 12v p1mPLUNGER RODS CGUN PL ROD 400ML 12V P1M | 4932430100товар | 1 | 4002395377619 |
