Лобзик Milwaukee M12JS-402B — взрыв-схема
Сервисная страница: Лобзик Milwaukee M12JS-402B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12JS-402BАртикул инструмента: 4933441703Код схемы: 400043129119 позицийКатегория: Пилы, лобзики и инструмент для резки

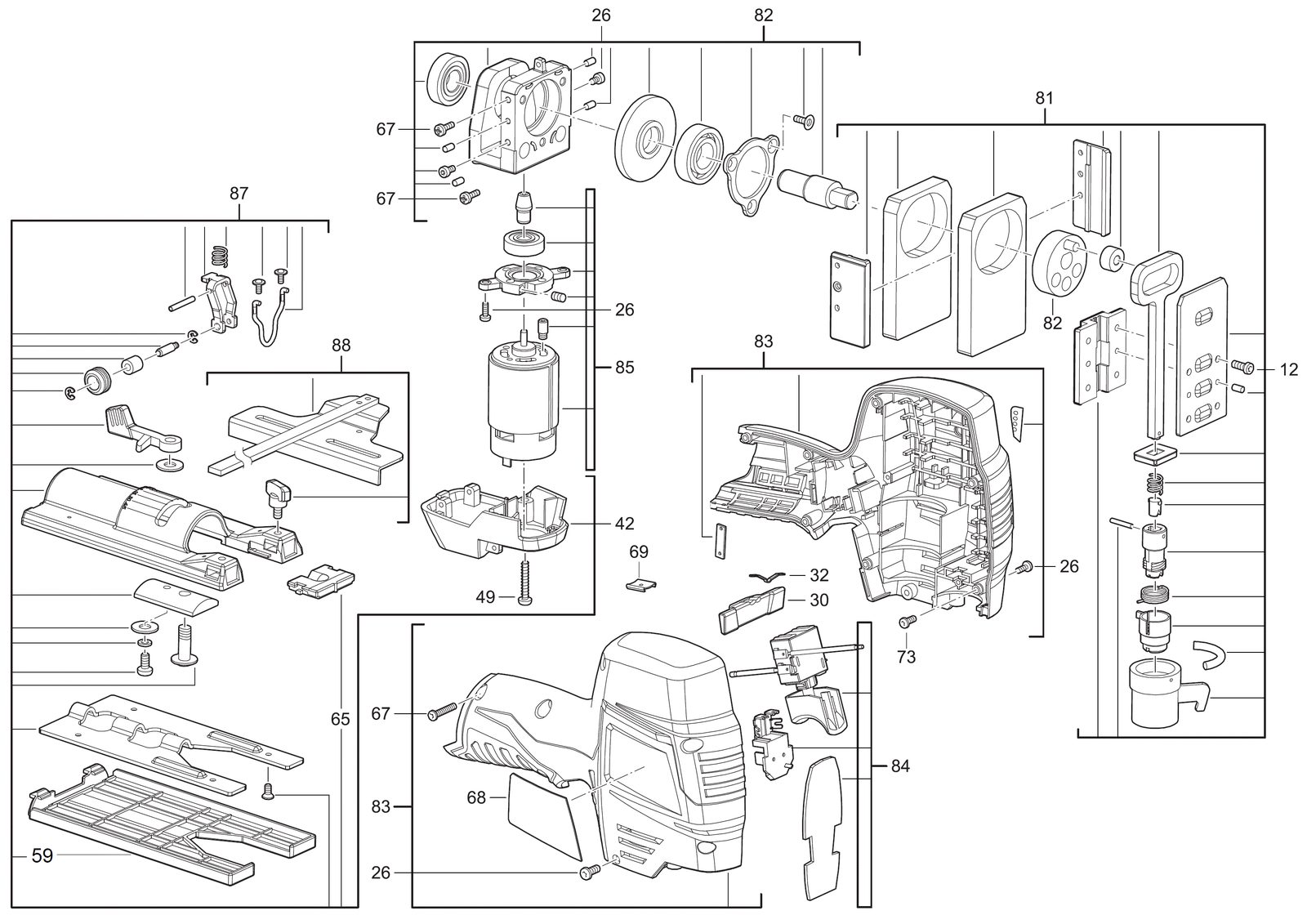

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0012 | ВинтSCREW | 4931435312товар | 1 | 4002395901289 | |
| 2 | 0026 | ВинтSCREW | 4931435313товар | 1 | — | |
| 3 | 0030 | КнопкаBUTTON | 4931435314товар | 1 | 4002395901906 | |
| 4 | 0032 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 5 | 0042 | КорпусHOUSING | 4931435323товар | 1 | 4002395901999 | |
| 6 | 0049 | ВинтSCREW | 660024024товар | 1 | — | |
| 7 | 0059 | Guide shoeGUIDE SHOE | 4931454826товар | 1 | 4058546020002 | |
| 8 | 0065 | Ant-chipping deviceANT-CHIPPING DEVICE | 4931431787товар | 1 | 4002395895700 | |
| 9 | 0067 | ВинтSCREW | 660570005товар | 1 | 4002395827329 | |
| 10 | 0068 | Шильдик / табличка данныхRATING PLATE | 4931435315товар | 1 | 4002395901913 | |
| 11 | 0069 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 12 | 0073 | ВинтSCREW | 4931431788товар | 1 | 4002395895717 | |
| 13 | 0081 | ШпиндельSPINDLE | 4931435322товар | 1 | 4002395901982 | |
| 14 | 0082 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931435321товар | 1 | 4002395901975 | |
| 15 | 0083 | КорпусHOUSING | 4931435320товар | 1 | — | |
| 16 | 0084 | Выключатель в сбореSWITCH ASSEMBLY | 4931435319товар | 1 | 4002395901951 | |
| 17 | 0085 | Двигатель в сбореMOTOR ASSEMBLY | 4931435318товар | 1 | 4002395901944 | |
| 18 | 0087 | Gliding shoeGLIDING SHOE | 4931435317товар | 1 | 4002395901937 | |
| 19 | 0088 | GuideGUIDE | 4931435316товар | 1 | — |
