Инструмент Milwaukee M12IR-21B(1/4) IN2 — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12IR-21B(1/4) IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12IR-21B(1/4) IN2Артикул инструмента: 4933431270Код схемы: 400043127119 позицийКатегория: Прочий инструмент Milwaukee

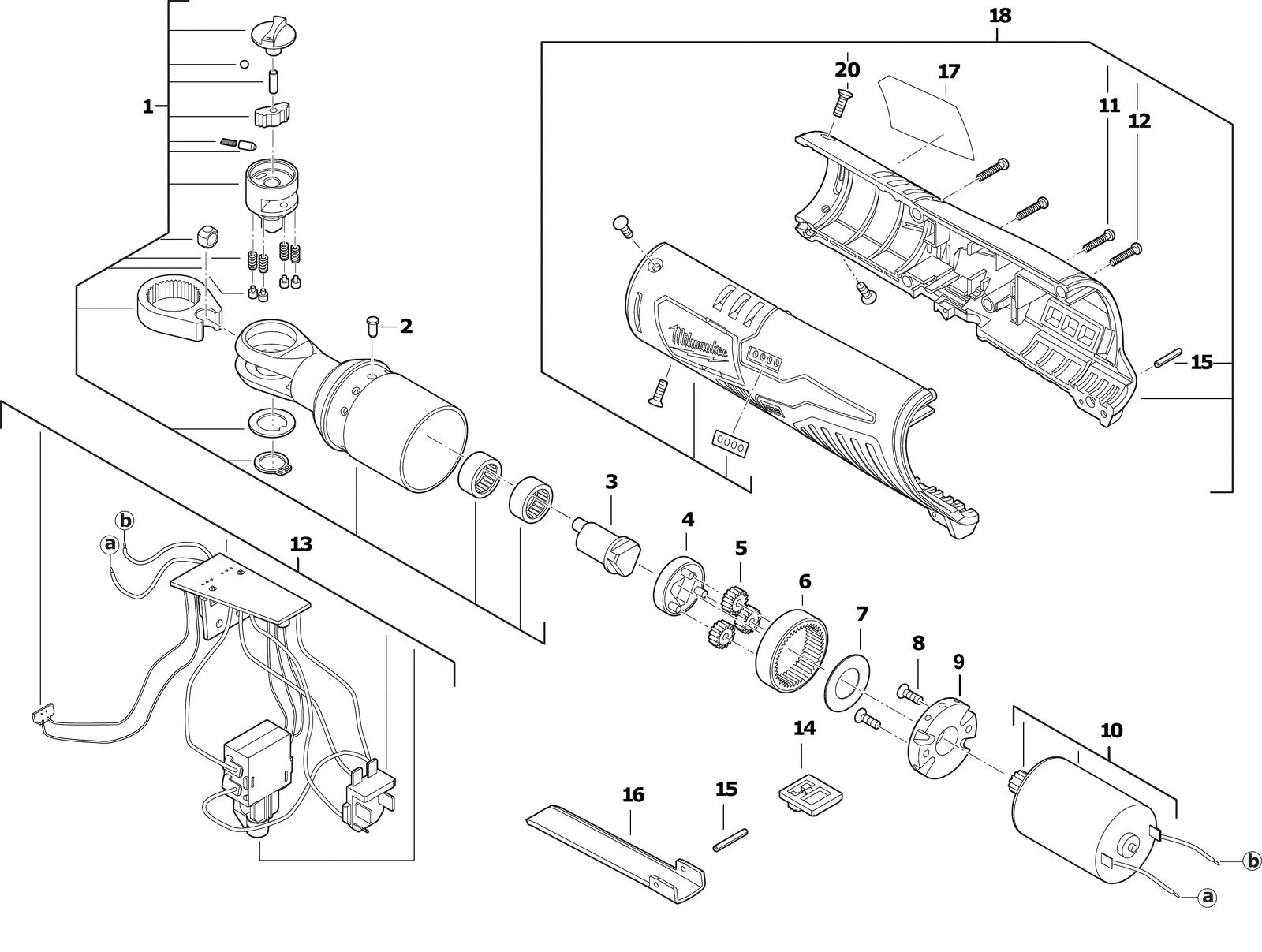

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Корпус редуктораGEAR BOX HOUSING | 4931435249товар | 1 | 4002395896714 | |
| 2 | 0002 | ШтифтPIN | 4931435265товар | 1 | 4002395898121 | |
| 3 | 0003 | Crank в сбореCRANK ASSEMBLY | 4931435250товар | 1 | 4002395896851 | |
| 4 | 0004 | Pinion cagePINION CAGE | 4931435264товар | 1 | 4002395898114 | |
| 5 | 0005 | Planet wheelPLANET WHEEL | 4931435251товар | 3 | 4002395896721 | |
| 6 | 0006 | ШестерняGEAR | 4931435263товар | 1 | 4002395898107 | |
| 7 | 0007 | ШайбаWASHER | 4931435252товар | 1 | 4002395896738 | |
| 8 | 0008 | ВинтSCREW | 4931435259товар | 2 | 4002395897469 | |
| 9 | 0009 | Двигатель пластинаMOTOR PLATE | 4931506278товар | 1 | 4058546555924 | |
| 10 | 0010 | Двигатель в сбореMOTOR ASSEMBLY | 4931435257товар | 1 | 4002395897445 | |
| 11 | 0011 | ВинтSCREW | 661047001товар | 4 | 4002395824496 | |
| 12 | 0012 | ВинтSCREW | 661047001товар | 1 | 4002395824496 | |
| 13 | 0013 | Выключатель в сбореSWITCH ASSEMBLY | 4931435256товар | 1 | 4002395897438 | |
| 14 | 0014 | ВыключательSWITCH | 4931435255товар | 1 | — | |
| 15 | 0015 | ШтифтPIN | 4931435254товар | 1 | — | |
| 16 | 0016 | Курок / выключательTRIGGER | 4931435253товар | 1 | 4002395897407 | |
| 17 | 0017 | Шильдик / табличка данныхRATING PLATE | 4931435262товар | 1 | — | |
| 18 | 0018 | Комплект рукояткиHANDLE SET | 4931506279товар | 1 | 4058546555931 | |
| 19 | 0020 | ВинтSCREW | 4931506280товар | 4 | 4058546555948 |
