Инструмент Milwaukee M12IC — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12IC. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12ICАртикул инструмента: 4933441680Код схемы: 400043125115 позицийКатегория: Прочий инструмент Milwaukee

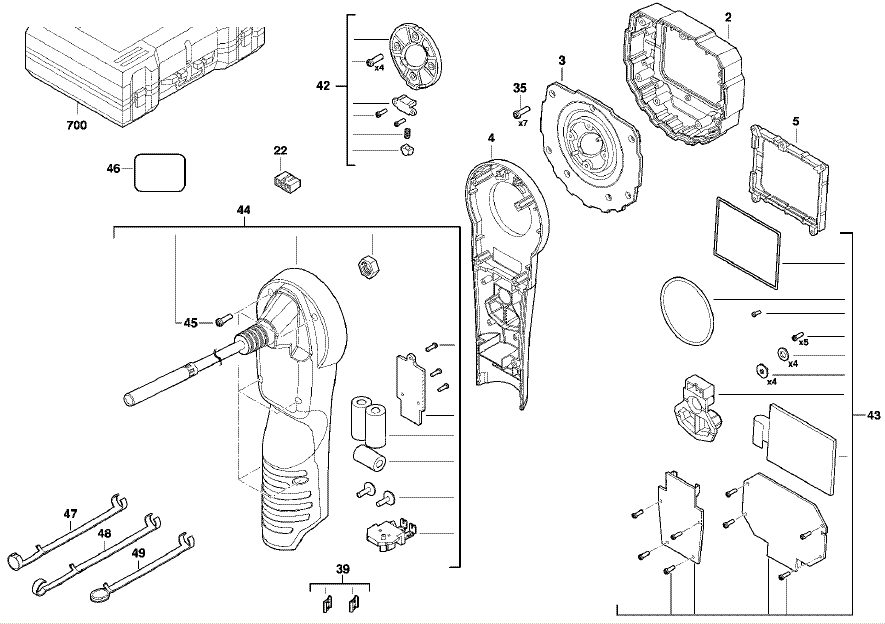

Схема инструмента
Таблица деталей — 15 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ГоловкаHEAD | 4931433557товар | 1 | — | |
| 2 | 0003 | Крышка пластинаCOVER PLATE | 4931433576товар | 1 | — | |
| 3 | 0004 | КорпусHOUSING | 4931433577товар | 1 | — | |
| 4 | 0005 | ЛинзаLENS | 4931433578товар | 1 | 4002395902071 | |
| 5 | 0022 | IlluminantILLUMINANT | 4931433579товар | 1 | — | |
| 6 | 0035 | ВинтSCREW | 4931433580товар | 1 | — | |
| 7 | 0039 | Подшипник end пластинаBEARING END PLATE | 4931433581товар | 1 | — | |
| 8 | 0042 | Lock в сбореLOCK COMPLETE | 4931433582товар | 1 | — | |
| 9 | 0043 | ЭлектронныйELECTRONIC | 4931433583товар | 1 | — | |
| 10 | 0044 | Комплект рукояткиHANDLE SET | 4931433584товар | 1 | — | |
| 11 | 0045 | Комплект болтовBOLT SET | 4931433586товар | 1 | — | |
| 12 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931433574товар | 1 | — | |
| 13 | 0047 | МагнитMAGNET | 4931433847товар | 1 | — | |
| 14 | 0048 | КрюкHOOK | 4931433848товар | 1 | — | |
| 15 | 0049 | Клипса транспортировочный кейсCLIP CARRYING CASE | 4931433849товар | 1 | — |
