Пылесос или система пылеудаления Milwaukee M12HV-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M12HV-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12HV-0Артикул инструмента: 4933448390Код схемы: 400044839111 позицийКатегория: Пылесосы и пылеудаление

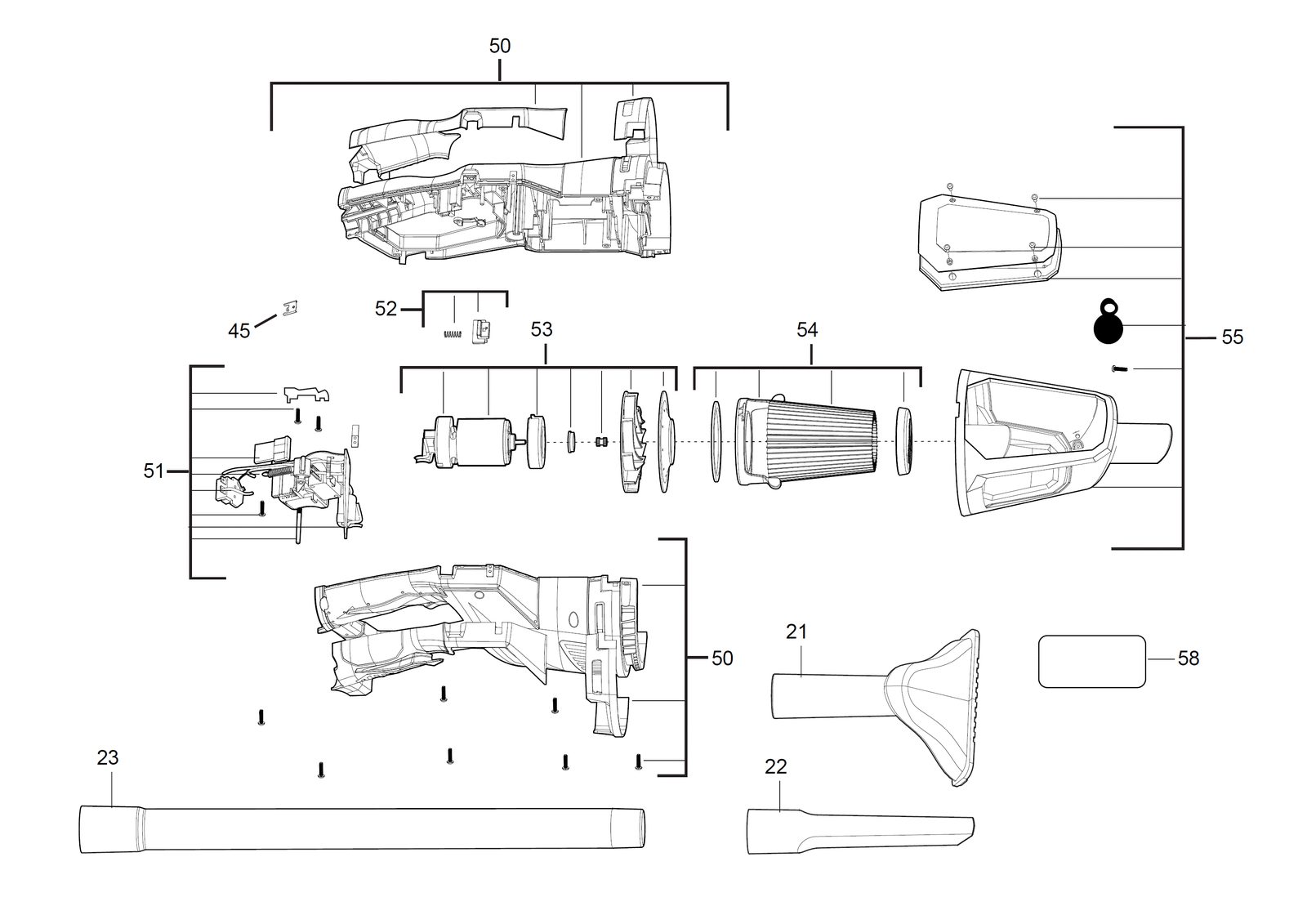

Схема инструмента
Таблица деталей — 11 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0021 | НасадкаNOZZLE | 4931452000товар | 1 | 4002395179299 | |
| 2 | 0022 | НасадкаNOZZLE | 4931452001товар | 1 | — | |
| 3 | 0023 | ExtensionEXTENSION | 4931452002товар | 1 | 4002395179909 | |
| 4 | 0045 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 5 | 0050 | КорпусHOUSING | 4931452003товар | 1 | — | |
| 6 | 0051 | Выключатель комплектSWITCH KIT | 4931452004товар | 1 | — | |
| 7 | 0052 | LatchLATCH | 4931452005товар | 1 | — | |
| 8 | 0053 | Двигатель в сбореMOTOR ASSEMBLY | 4931452006товар | 1 | 4002395180660 | |
| 9 | 0054 | ФильтрFILTER | 4931452007товар | 1 | 4002395180677 | |
| 10 | 0055 | Dust extraction as.DUST EXTRACTION AS. | 4931452008товар | 1 | 4002395180684 | |
| 11 | 0058 | Шильдик / табличка данныхRATING PLATE | 4931452009товар | 1 | — |
