Прочистная машина Milwaukee M12HSFSM-0 — взрыв-схема
Сервисная страница: Прочистная машина Milwaukee M12HSFSM-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12HSFSM-0Артикул инструмента: 4933498377Код схемы: 400050532029 позицийКатегория: Сантехнический и прочистной инструмент

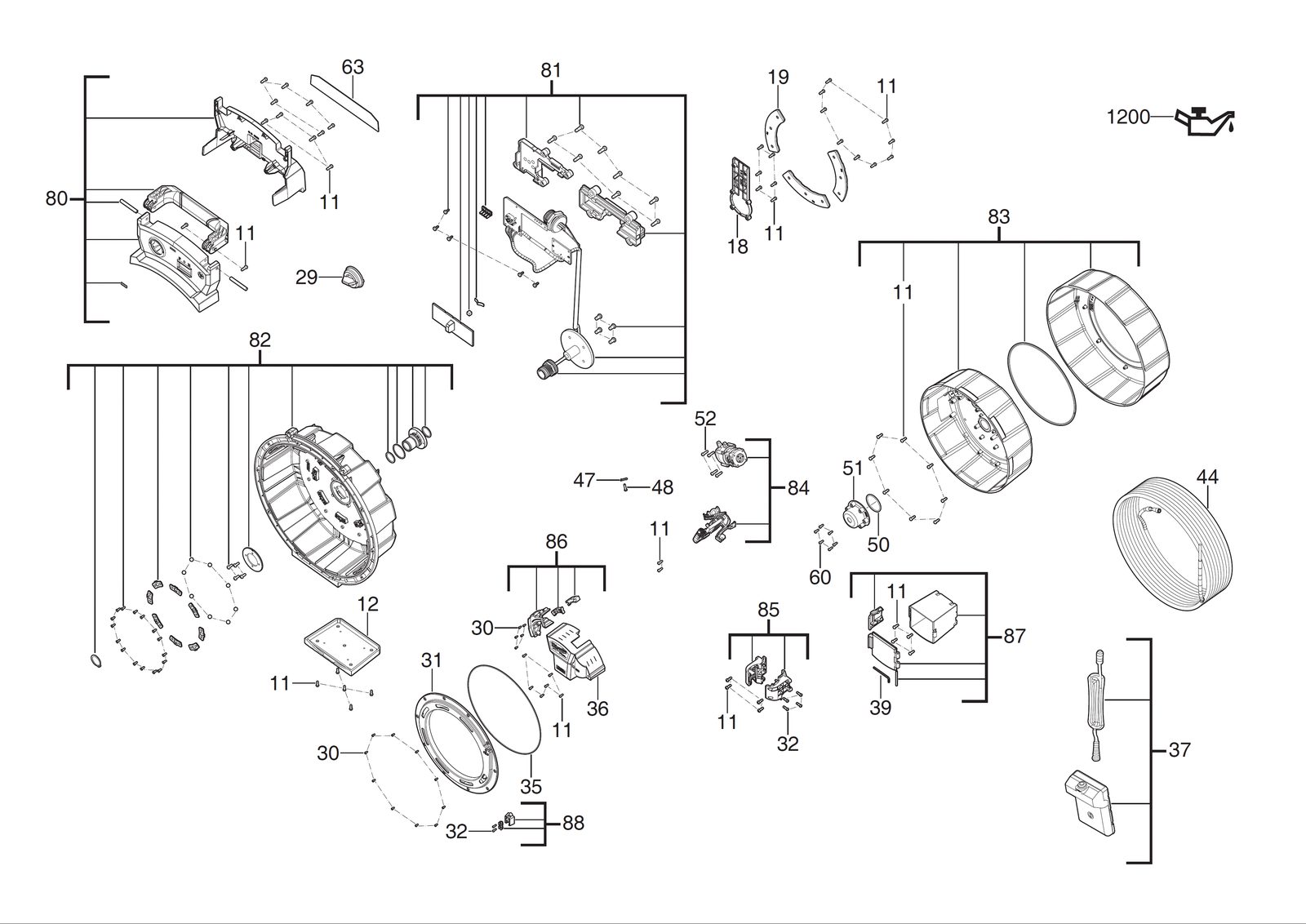

Схема инструмента
Таблица деталей — 29 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0011 | ВинтSCREW | 4931454800товар | 56 | 4058546014179 | |
| 2 | 0012 | Подошва / площадкаPAD | 4931507598товар | 1 | 4058546601096 | |
| 3 | 0018 | КронштейнBRACKET | 4931507599товар | 1 | 4058546601102 | |
| 4 | 0019 | Подошва / площадкаPAD | 4931507600товар | 1 | 4058546601119 | |
| 5 | 0029 | Speed controlSPEED CONTROL | 4931507601товар | 1 | 4058546601126 | |
| 6 | 0030 | ВинтSCREW | 4931506763товар | 15 | 4058546560775 | |
| 7 | 0031 | КрышкаCOVER | 4931507602товар | 1 | 4058546601133 | |
| 8 | 0032 | ВинтSCREW | 4931496890товар | 6 | 4058546540272 | |
| 9 | 0035 | Уплотнительное кольцоO-RING | 4931507603товар | 1 | 4058546601140 | |
| 10 | 0036 | КрышкаCOVER | 4931507604товар | 1 | 4058546601157 | |
| 11 | 0037 | Foot pedalFOOT PEDAL | 4931465496товар | 1 | 4058546235963 | |
| 12 | 0039 | Hex ключHEX WRENCH | 4931506589товар | 1 | 4058546559038 | |
| 13 | 0047 | ШтифтPIN | 4931507605товар | 1 | 4058546601164 | |
| 14 | 0048 | ШтифтPIN | 4931507606товар | 1 | 4058546601171 | |
| 15 | 0050 | РукояткаHANDLE | 4931507607товар | 1 | 4058546601188 | |
| 16 | 0051 | Уплотнительное кольцоO-RING | 4931507608товар | 1 | 4058546601195 | |
| 17 | 0052 | ВинтSCREW | 4931465543товар | 4 | 4058546236434 | |
| 18 | 0060 | ВинтSCREW | 4931506029товар | 6 | 4058546553432 | |
| 19 | 0063 | Шильдик / табличка данныхRATING PLATE | 4931507609товар | 1 | 4058546601201 | |
| 20 | 0080 | РукояткаHANDLE | 4931507610товар | 1 | 4058546601218 | |
| 21 | 0081 | Выключатель boardSWITCH BOARD | 4931507611товар | 1 | 4058546601225 | |
| 22 | 0082 | Корпус крышкаHOUSING COVER | 4931507612товар | 1 | 4058546601232 | |
| 23 | 0083 | КорпусHOUSING | 4931507613товар | 1 | 4058546601249 | |
| 24 | 0084 | Шестерня кейсGEAR CASE | 4931507614товар | 1 | 4058546601256 | |
| 25 | 0085 | Battery редукторBATTERY BOX | 4931507615товар | 1 | 4058546601263 | |
| 26 | 0086 | КрышкаCOVER | 4931507616товар | 1 | 4058546601270 | |
| 27 | 0087 | Корпус крышкаHOUSING COVER | 4931507617товар | 1 | 4058546601287 | |
| 28 | 0088 | Клипса / фиксаторCLIP | 4931507618товар | 1 | 4058546601294 | |
| 29 | 1200 | Aceite para m18hsfsm 500mlACEITE PARA M18HSFSM 500ML | 4932480905товар | 1 | 4058546411909 |
