Пистолет для герметика или смазки Milwaukee M12GG-0 — взрыв-схема
Сервисная страница: Пистолет для герметика или смазки Milwaukee M12GG-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12GG-0Артикул инструмента: 4933440435Код схемы: 400048144741 позицияКатегория: Пистолеты для герметика и смазки

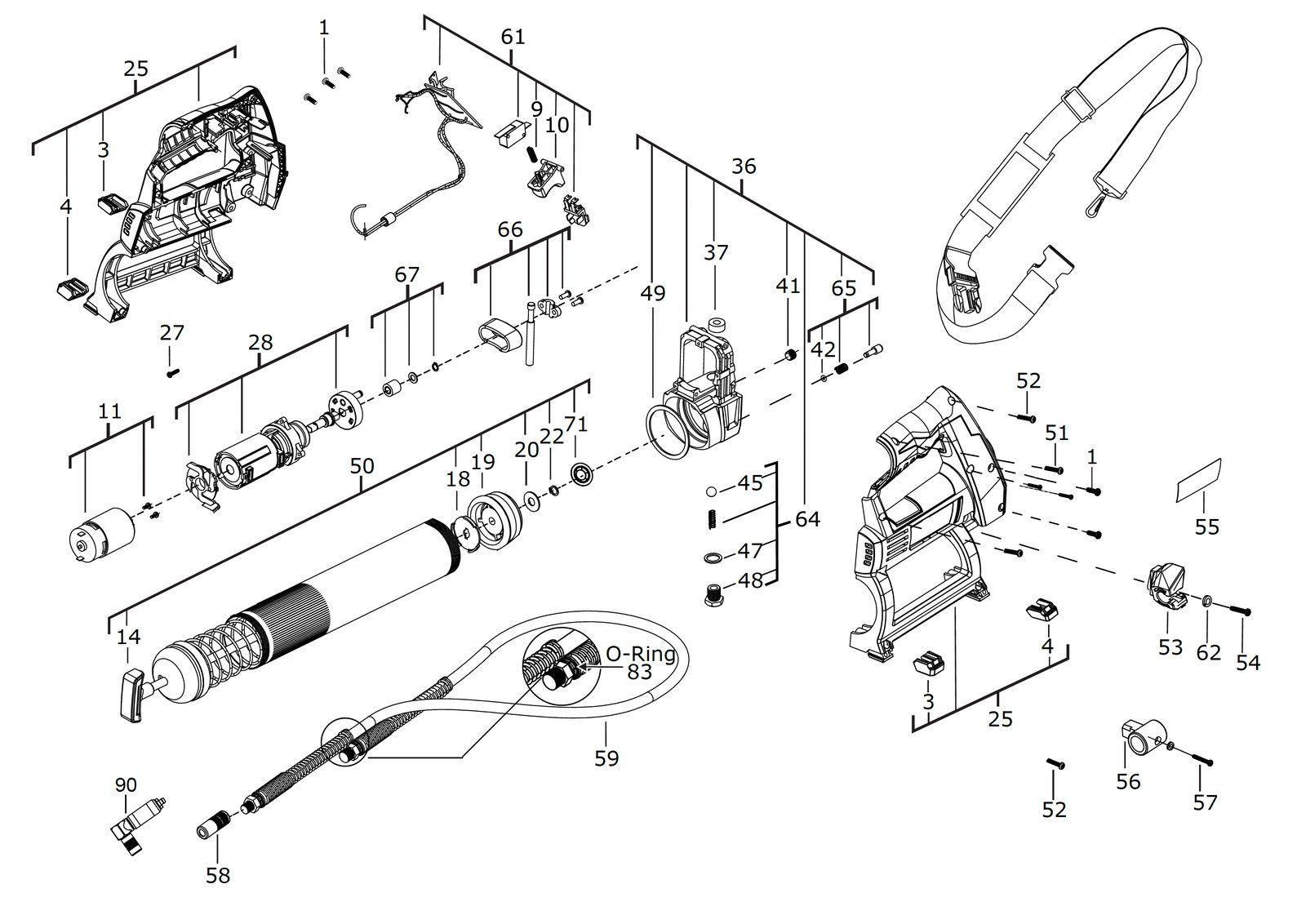

Схема инструмента
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660165011товар | 5 | 4002395903702 | |
| 2 | 0003 | Резиновый пластинаRUBBER PLATE | 4931435678товар | 1 | 4002395861620 | |
| 3 | 0004 | Резиновый пластинаRUBBER PLATE | 4931435677товар | 1 | 4002395861613 | |
| 4 | 0009 | ПружинаSPRING | 4931435675товар | 1 | 4002395864393 | |
| 5 | 0010 | ВыключательSWITCH | 4931435633товар | 1 | 4002395861576 | |
| 6 | 0011 | Двигатель в сбореMOTOR ASSEMBLY | 4931435634товар | 1 | 4002395861583 | |
| 7 | 0014 | Pressure болтPRESSURE BOLT | 4931435635товар | 1 | 4002395861590 | |
| 8 | 0018 | StampSTAMP | 4931435636товар | 1 | 4002395862207 | |
| 9 | 0019 | Резиновый колпачокRUBBER CAP | 4931435637товар | 1 | 4002395862214 | |
| 10 | 0020 | ШайбаWASHER | 4931435638товар | 1 | — | |
| 11 | 0022 | RetainerRETAINER | 4931440647товар | 1 | 4002395861682 | |
| 12 | 0025 | КорпусHOUSING | 4931435639товар | 1 | — | |
| 13 | 0027 | ВинтSCREW | 4931454795товар | 3 | 4058546014124 | |
| 14 | 0028 | РедукторGEAR BOX | 4931454796товар | 1 | 4058546014131 | |
| 15 | 0036 | Holding deviceHOLDING DEVICE | 4931454797товар | 1 | 4058546014148 | |
| 16 | 0037 | Уплотнение кольцоSEAL RING | 4931435646товар | 1 | 4002395862900 | |
| 17 | 0041 | Комплект болтовBOLT SET | 4931435650товар | 1 | 4002395862948 | |
| 18 | 0042 | Уплотнительное кольцоO-RING | 4931435651товар | 1 | — | |
| 19 | 0045 | ШарикBALL | 4931435654товар | 1 | 4002395862986 | |
| 20 | 0047 | ШайбаWASHER | 4931435656товар | 1 | 4002395863600 | |
| 21 | 0048 | ВинтSCREW | 4931435657товар | 1 | 4002395863617 | |
| 22 | 0049 | ПрокладкаGASKET | 4931435658товар | 1 | 4002395863624 | |
| 23 | 0050 | Cartridge держательCARTRIDGE HOLDER | 4931435659товар | 1 | 4002395863631 | |
| 24 | 0051 | ВинтSCREW | 661047001товар | 2 | 4002395824496 | |
| 25 | 0052 | ВинтSCREW | 06827470товар | 5 | 4002395773367 | |
| 26 | 0053 | Holding deviceHOLDING DEVICE | 4931435660товар | 1 | 4002395863648 | |
| 27 | 0054 | ВинтSCREW | 4931435661товар | 1 | 4002395863655 | |
| 28 | 0055 | Шильдик / табличка данныхRATING PLATE | 4931494216товар | 1 | 4058546467883 | |
| 29 | 0056 | Hose couplingHOSE COUPLING | 4931435663товар | 1 | 4002395863679 | |
| 30 | 0057 | ВинтSCREW | 06827475товар | 1 | 4058546069063 | |
| 31 | 0058 | МуфтаCOUPLING | 4931435664товар | 1 | 4002395863686 | |
| 32 | 0059 | ШлангHOSE | 4931435665товар | 1 | 4002395863693 | |
| 33 | 0061 | Выключатель комплектSWITCH KIT | 4931435666товар | 1 | 4002395864300 | |
| 34 | 0062 | Cup пружинаCUP SPRING | 4931440649товар | 1 | — | |
| 35 | 0064 | PlugPLUG | 4931435668товар | 1 | 4002395864324 | |
| 36 | 0065 | Lock release комплектLOCK RELEASE KIT | 4931435669товар | 1 | 4002395864331 | |
| 37 | 0066 | ВилкаYOKE | 4931494217товар | 1 | 4058546467890 | |
| 38 | 0067 | BushBUSH | 4931435671товар | 1 | 4002395864355 | |
| 39 | 0071 | ГайкаNUT | 4931435672товар | 1 | — | |
| 40 | 0083 | Уплотнительное кольцоO-RING | 4931435674товар | 1 | 4002395864386 | |
| 41 | 0090 | ПереходникADAPTER | 4931435862товар | 1 | 4002395869336 |
