Пылесос или система пылеудаления Milwaukee M12FVCL-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M12FVCL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FVCL-0Артикул инструмента: 4933478186Код схемы: 400047764832 позицииКатегория: Пылесосы и пылеудаление

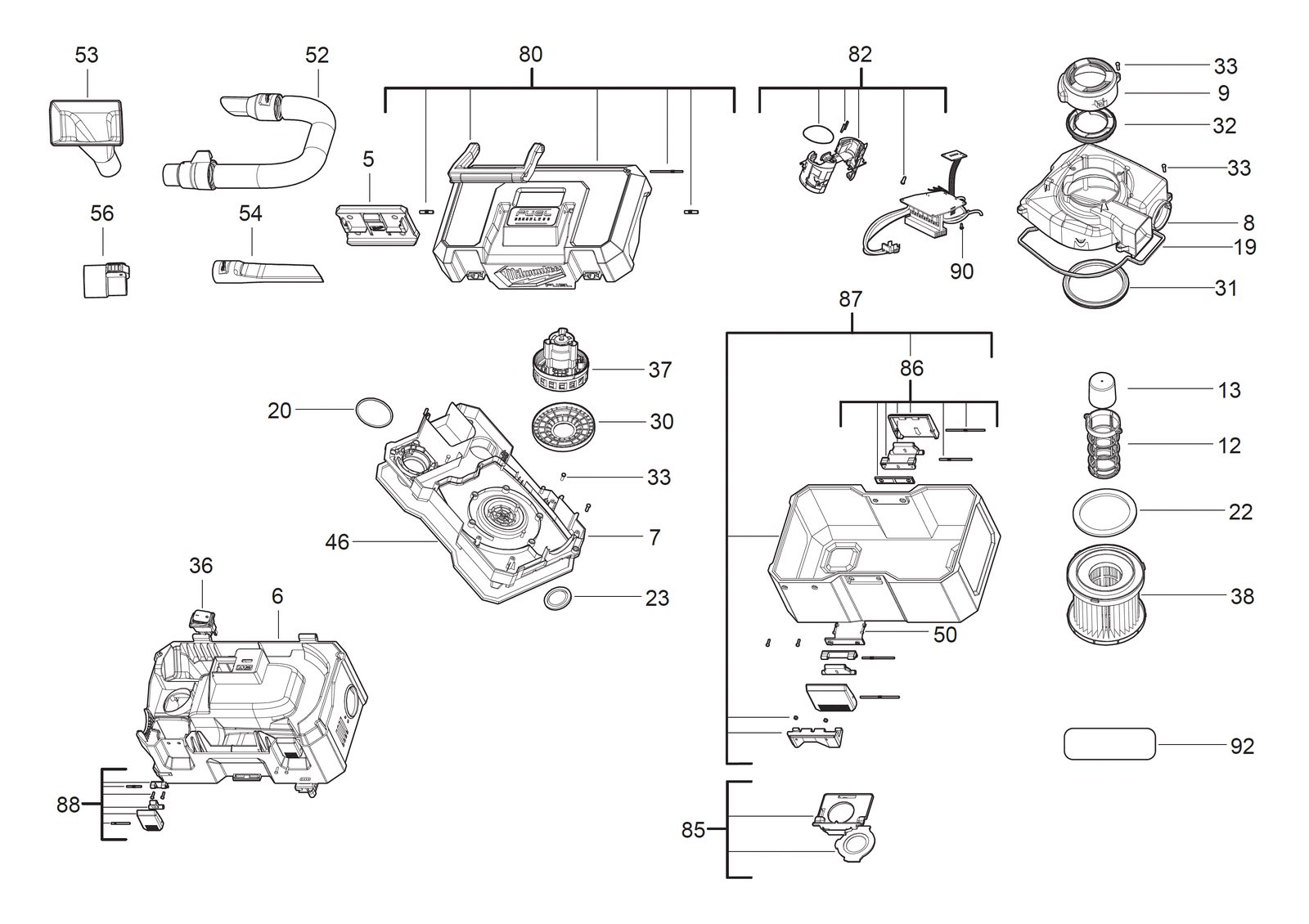

Схема инструмента
Таблица деталей — 32 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0005 | Крышка колпачокCOVER CAP | 4931473826товар | 1 | 4058546363949 | |
| 2 | 0006 | КорпусHOUSING | 4931473827товар | 1 | 4058546363956 | |
| 3 | 0007 | КорпусHOUSING | 4931473828товар | 1 | 4058546363963 | |
| 4 | 0008 | Корпус двигателяMOTOR HOUSING | 4931473829товар | 1 | 4058546363970 | |
| 5 | 0009 | Корпус колпачокHOUSING CAP | 4931473830товар | 1 | 4058546363987 | |
| 6 | 0012 | Воздухо фильтр корпусAIR FILTER HOUSING | 4931473831товар | 1 | 4058546363994 | |
| 7 | 0013 | Float шариковыйFLOAT BALL | 4931473832товар | 1 | 4058546364007 | |
| 8 | 0019 | Двигатель уплотнениеMOTOR SEAL | 4931473834товар | 1 | 4058546364021 | |
| 9 | 0020 | УплотнениеSEAL | 4931473835товар | 1 | 4058546364038 | |
| 10 | 0022 | УплотнениеSEAL | 4931473836товар | 1 | 4058546364045 | |
| 11 | 0023 | УплотнениеSEAL | 4931473837товар | 1 | 4058546364052 | |
| 12 | 0030 | УплотнениеSEAL | 4931473838товар | 1 | 4058546364069 | |
| 13 | 0031 | УплотнениеSEAL | 4931473839товар | 1 | 4058546364076 | |
| 14 | 0032 | УплотнениеSEAL | 4931473840товар | 1 | 4058546364083 | |
| 15 | 0033 | ВинтSCREW | 4931473841товар | 30 | 4058546364090 | |
| 16 | 0036 | Выключатель on-offSWITCH ON-OFF | 4931473842товар | 1 | 4058546364106 | |
| 17 | 0037 | ДвигательMOTOR | 4931473843товар | 1 | 4058546364113 | |
| 18 | 0046 | УплотнениеSEAL | 4931473844товар | 1 | 4058546364120 | |
| 19 | 0050 | ВинтSCREW | 4931473845товар | 8 | 4058546364137 | |
| 20 | 0052 | ШлангHOSE | 4931473846товар | 1 | 4058546364144 | |
| 21 | 0053 | All-purpose насадкаALL-PURPOSE NOZZLE | 4931465227товар | 1 | 4058546233273 | |
| 22 | 0054 | Crevice toolCREVICE TOOL | 4931465228товар | 1 | 4058546233280 | |
| 23 | 0056 | Разъём / соединительCONNECTOR | 4931447294товар | 1 | 4002395251490 | |
| 24 | 0080 | КрышкаCOVER | 4931473847товар | 1 | 4058546364151 | |
| 25 | 0082 | Корпус for batteryHOUSING FOR BATTERY | 4931473848товар | 1 | 4058546364168 | |
| 26 | 0085 | ПылесборникDUST BAG | 4931473849товар | 1 | 4058546364175 | |
| 27 | 0086 | LatchLATCH | 4931473850товар | 2 | 4058546364182 | |
| 28 | 0087 | БакTANK | 4931473851товар | 1 | 4058546364199 | |
| 29 | 0088 | LatchLATCH | 4931473852товар | 2 | 4058546364205 | |
| 30 | 0090 | ВинтSCREW | 4931473853товар | 3 | 4058546364212 | |
| 31 | 0092 | Шильдик / табличка данныхRATING PLATE | 4931473854товар | 1 | 4058546364229 | |
| 32 | 0038 | Dry фильтр hepa universal replacementDRY FILTER HEPA UNIVERSAL REPLACEMENT | 4932478754товар | 1 | 4058546360368 |
