Насос Milwaukee M12FTB-0 — взрыв-схема
Сервисная страница: Насос Milwaukee M12FTB-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FTB-0Артикул инструмента: 4933472215Код схемы: 400048301311 позицийКатегория: Насосы и компрессоры

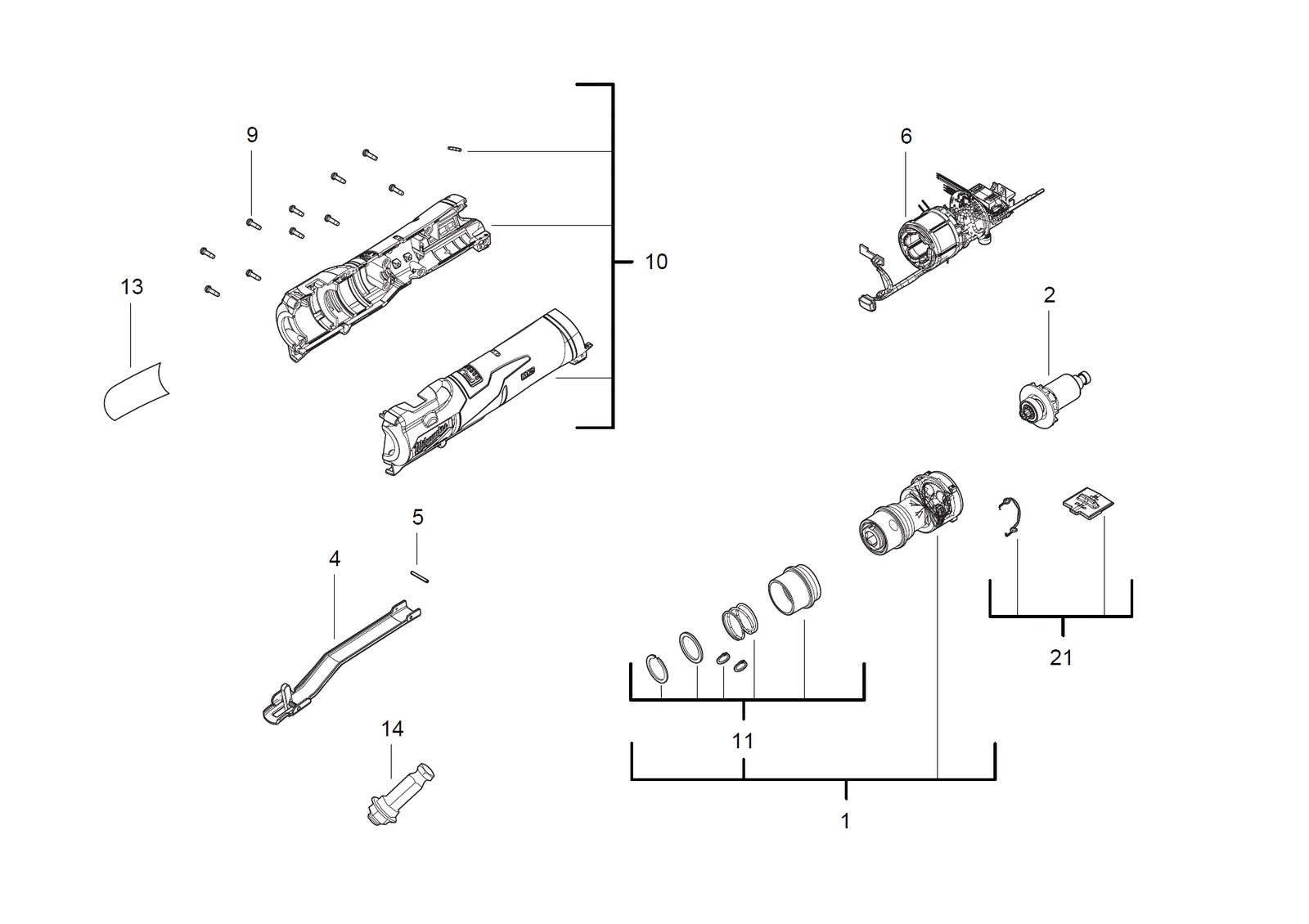

Схема инструмента
Таблица деталей — 11 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931479291товар | 1 | 4058546386061 | |
| 2 | 0002 | РоторROTOR | 4931479292товар | 1 | 4058546386078 | |
| 3 | 0004 | Выключатель leverSWITCH LEVER | 4931479293товар | 1 | 4058546386085 | |
| 4 | 0005 | ШтифтPIN | 4931435254товар | 1 | — | |
| 5 | 0006 | ЭлектронныйELECTRONIC | 4931479294товар | 1 | 4058546386092 | |
| 6 | 0009 | ВинтSCREW | 661414002товар | 10 | — | |
| 7 | 0010 | КорпусHOUSING | 4931479295товар | 1 | 4058546386108 | |
| 8 | 0011 | Lock release комплектLOCK RELEASE KIT | 4931479296товар | 1 | 4058546386115 | |
| 9 | 0013 | Шильдик / табличка данныхRATING PLATE | 4931479297товар | 1 | 4058546386122 | |
| 10 | 0014 | ПереходникADAPTER | 4931479298товар | 1 | 4058546386139 | |
| 11 | 0021 | SliderSLIDER | 4931479299товар | 1 | 4058546386146 |
