Шлифовальная машина Milwaukee M12FSDR75-0B — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12FSDR75-0B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FSDR75-0BАртикул инструмента: 4933498232Код схемы: 400050353714 позицийКатегория: Шлифовальные и полировальные машины

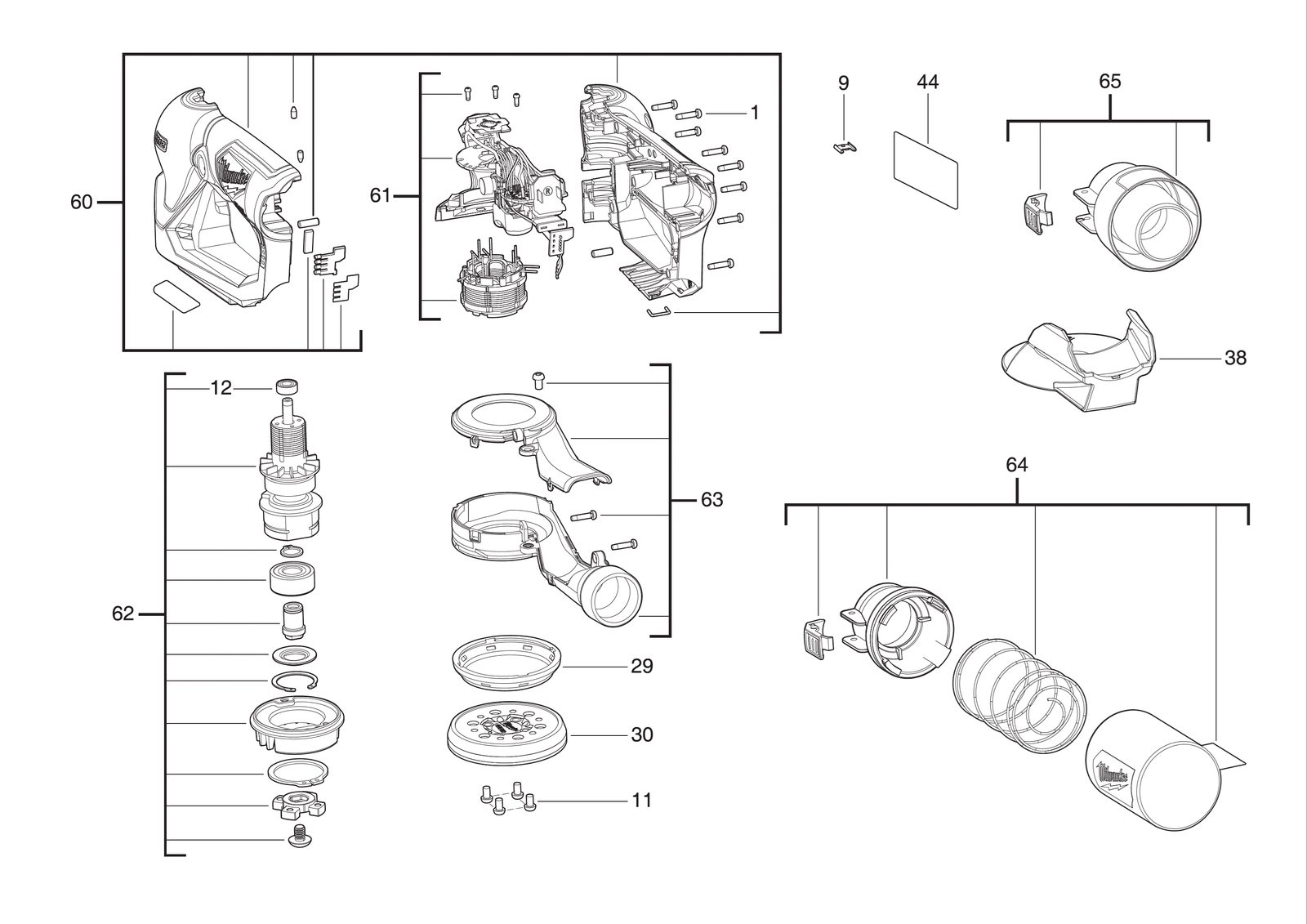

Схема инструмента
Таблица деталей — 14 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660570005товар | 8 | 4002395827329 | |
| 2 | 0009 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 3 | 0011 | ВинтSCREW | 4931495405товар | 4 | 4058546490737 | |
| 4 | 0012 | Шариковый подшипникBALL BEARING | 4931506444товар | 1 | 4058546557584 | |
| 5 | 0029 | Подошва / площадкаPAD | 4931506445товар | 1 | 4058546557591 | |
| 6 | 0030 | Подошва / площадкаPAD | 4931506446товар | 1 | 4058546557607 | |
| 7 | 0038 | HolsterHOLSTER | 4931506447товар | 1 | 4058546557614 | |
| 8 | 0044 | Шильдик / табличка данныхRATING PLATE | 4931506448товар | 1 | 4058546557621 | |
| 9 | 0060 | Комплект рукояткиHANDLE SET | 4931506449товар | 1 | 4058546557638 | |
| 10 | 0061 | ЭлектронныйELECTRONIC | 4931506450товар | 1 | 4058546557645 | |
| 11 | 0062 | Ротор / якорьARMATURE | 4931506451товар | 1 | 4058546557652 | |
| 12 | 0063 | Dust extractionDUST EXTRACTION | 4931506452товар | 1 | 4058546557669 | |
| 13 | 0064 | ПылесборникDUST BAG | 4931506453товар | 1 | 4058546557676 | |
| 14 | 0065 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931494106товар | 1 | 4058546429874 |
