Гайковёрт Milwaukee M12FSCIWF38-252X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FSCIWF38-252X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FSCIWF38-252XАртикул инструмента: 4933498970Код схемы: 400050540521 позицияКатегория: Гайковёрты и импульсный инструмент

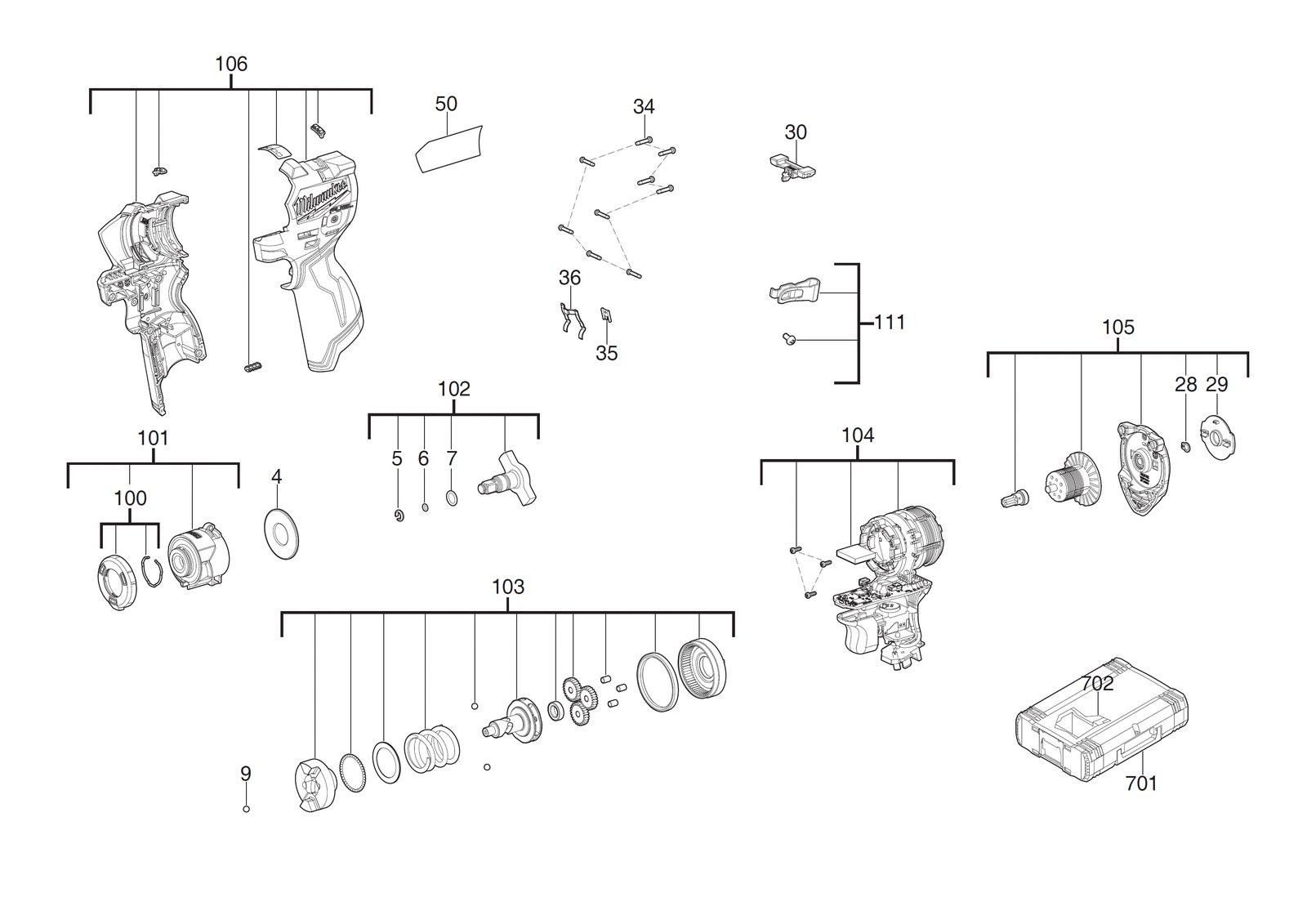

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | ШайбаWASHER | 4931465780товар | 1 | 4058546238803 | |
| 2 | 0005 | КольцоRING | 4931435756товар | 1 | 4002395866137 | |
| 3 | 0006 | Уплотнительное кольцоO-RING | 4931435755товар | 1 | 4002395866120 | |
| 4 | 0007 | Уплотнительное кольцоO-RING | 4931506549товар | 1 | 4058546558635 | |
| 5 | 0009 | ШарикBALL | 4931508601товар | 1 | 4058546632632 | |
| 6 | 0028 | Retaining кольцоRETAINING RING | 4931465686товар | 1 | 4058546237868 | |
| 7 | 0029 | ПластинаPLATE | 4931508588товар | 1 | 4058546632502 | |
| 8 | 0030 | Курок / выключательTRIGGER | 4931508589товар | 1 | 4058546632519 | |
| 9 | 0034 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 10 | 0035 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 11 | 0036 | ПружинаSPRING | 4931506540товар | 1 | 4058546558543 | |
| 12 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931508602товар | 1 | 4058546632649 | |
| 13 | 0100 | КрышкаCOVER | 4931508592товар | 1 | 4058546632540 | |
| 14 | 0101 | Шестерня кейсGEAR CASE | 4931508604товар | 1 | 4058546632663 | |
| 15 | 0102 | Наковальня / приводной валANVIL | 4931508605товар | 1 | 4058546632670 | |
| 16 | 0103 | Комплект шестерёнGEAR KIT | 4931508606товар | 1 | 4058546632687 | |
| 17 | 0104 | ЭлектронныйELECTRONIC | 4931508607товар | 1 | 4058546632694 | |
| 18 | 0105 | РоторROTOR | 4931508593товар | 1 | 4058546632557 | |
| 19 | 0106 | Комплект рукояткиHANDLE SET | 4931508594товар | 1 | 4058546632564 | |
| 20 | 0111 | Клипса на ременьBELT CLIP | 4931508599товар | 1 | 4058546632618 | |
| 21 | 0702 | ВставкаINSERT | 4931508600товар | 1 | 4058546632625 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
