Шлифовальная машина Milwaukee M12FROS5-5252X — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12FROS5-5252X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FROS5-5252XАртикул инструмента: 4933493651Код схемы: 400048196920 позицийКатегория: Шлифовальные и полировальные машины

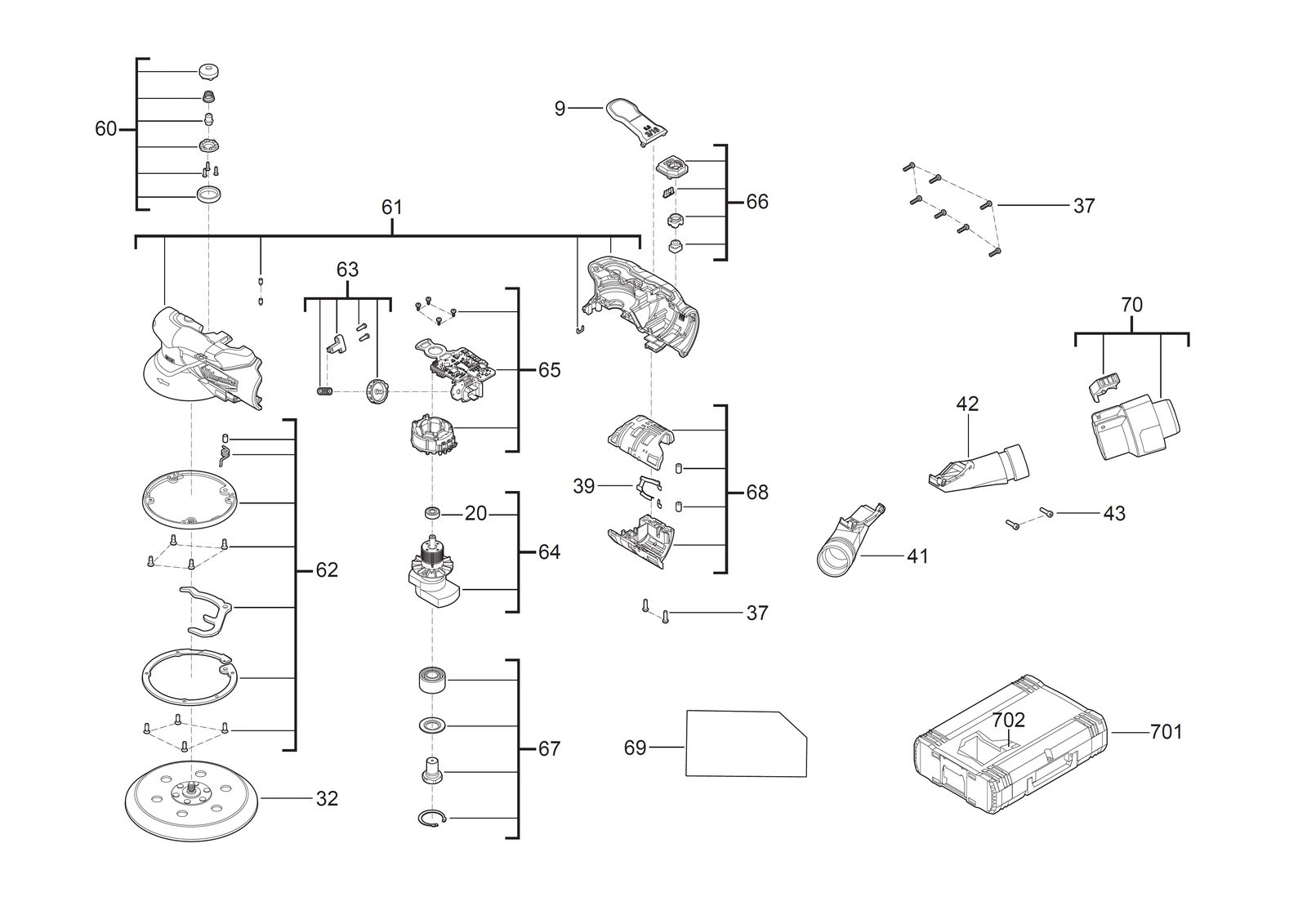

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | Курок / выключательTRIGGER | 4931506840товар | 1 | 4058546561543 | |
| 2 | 0020 | ПодшипникBEARING | 4931473771товар | 1 | 4058546363390 | |
| 3 | 0032 | Подошва / площадкаPAD | 4931506841товар | 1 | 4058546561550 | |
| 4 | 0037 | ВинтSCREW | 4931506826товар | 9 | 4058546561406 | |
| 5 | 0039 | ПружинаSPRING | 4931506540товар | 1 | 4058546558543 | |
| 6 | 0041 | Suction трубкаSUCTION TUBE | 4931506827товар | 1 | 4058546561413 | |
| 7 | 0042 | Suction трубкаSUCTION TUBE | 4931506828товар | 1 | 4058546561420 | |
| 8 | 0043 | ВинтSCREW | 4931479060товар | 2 | 4058546366285 | |
| 9 | 0060 | Курок / выключательTRIGGER | 4931506829товар | 1 | 4058546561437 | |
| 10 | 0061 | Комплект рукояткиHANDLE SET | 4931506830товар | 1 | 4058546561444 | |
| 11 | 0062 | Manif.holding fixturMANIF.HOLDING FIXTUR | 4931506831товар | 1 | 4058546561451 | |
| 12 | 0063 | Speed controlSPEED CONTROL | 4931506832товар | 1 | 4058546561468 | |
| 13 | 0064 | Ротор / якорьARMATURE | 4931506842товар | 1 | 4058546561567 | |
| 14 | 0065 | ЭлектронныйELECTRONIC | 4931506843товар | 1 | 4058546561574 | |
| 15 | 0066 | КнопкаBUTTON | 4931506835товар | 1 | 4058546561499 | |
| 16 | 0067 | Шариковый подшипникBALL BEARING | 4931506836товар | 1 | 4058546561505 | |
| 17 | 0068 | КорпусHOUSING | 4931506837товар | 1 | 4058546561512 | |
| 18 | 0069 | Шильдик / табличка данныхRATING PLATE | 4931506844товар | 1 | 4058546561581 | |
| 19 | 0070 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931494106товар | 1 | 4058546429874 | |
| 20 | 0702 | ВставкаINSERT | 4931506839товар | 1 | 4058546561536 |
