Гайковёрт Milwaukee M12FRAIWF38-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FRAIWF38-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FRAIWF38-0Артикул инструмента: 4933471700Код схемы: 400047727513 позицийКатегория: Гайковёрты и импульсный инструмент

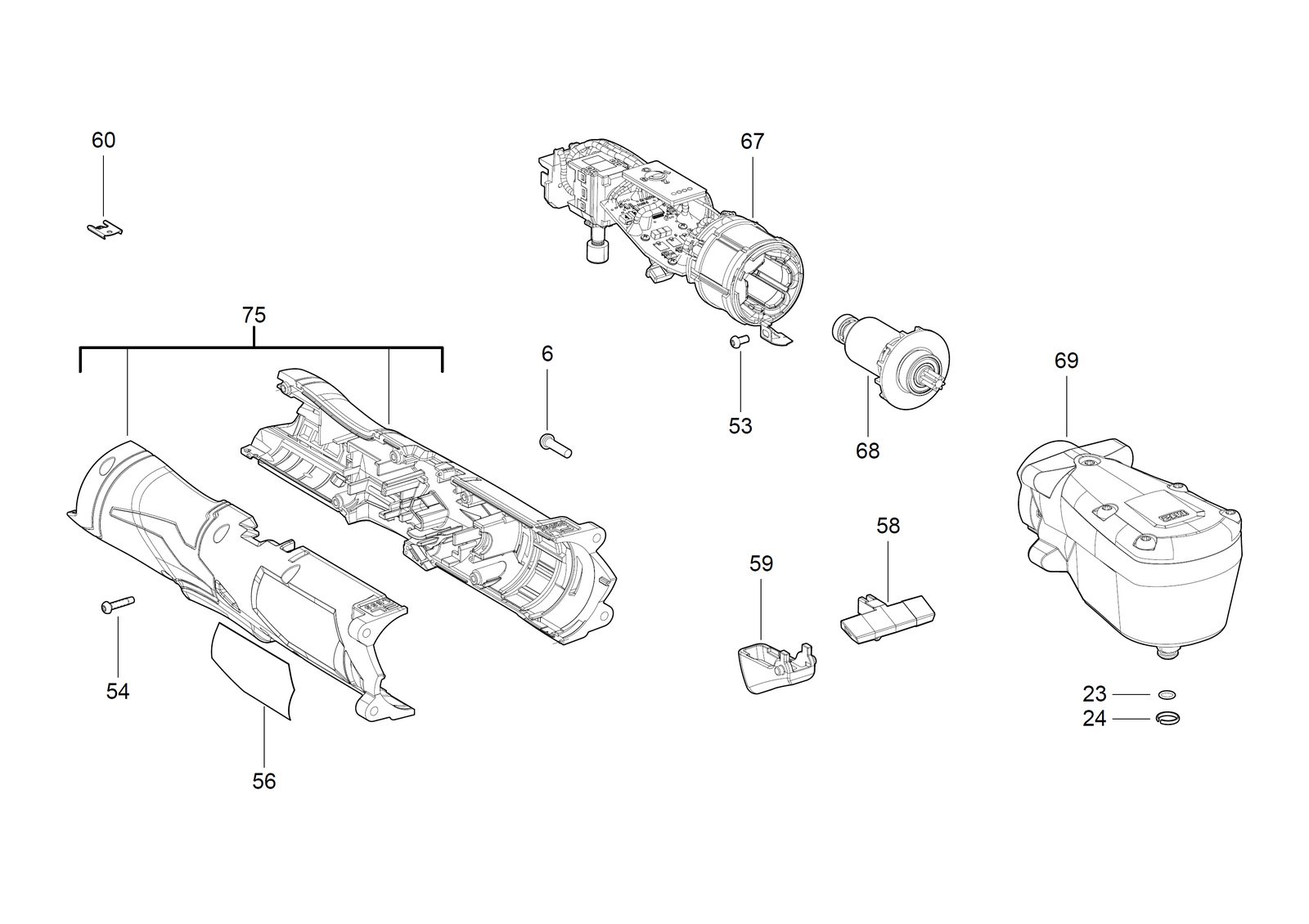

Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | ВинтSCREW | 4931454363товар | 4 | 4002395285532 | |
| 2 | 0023 | Уплотнительное кольцоO-RING | 4931435755товар | 1 | 4002395866120 | |
| 3 | 0024 | КольцоRING | 4931435756товар | 1 | 4002395866137 | |
| 4 | 0053 | ВинтSCREW | 4931466813товар | 1 | 4058546280307 | |
| 5 | 0054 | ВинтSCREW | 660570005товар | 5 | 4002395827329 | |
| 6 | 0056 | Шильдик / табличка данныхRATING PLATE | 4931473247товар | 1 | 4058546335496 | |
| 7 | 0058 | РычагLEVER | 4931473241товар | 1 | 4058546335434 | |
| 8 | 0059 | КрышкаCOVER | 4931473242товар | 1 | 4058546335441 | |
| 9 | 0060 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 10 | 0067 | Выключатель в сбореSWITCH ASSEMBLY | 4931473243товар | 1 | 4058546335458 | |
| 11 | 0068 | Ротор / якорьARMATURE | 4931473244товар | 1 | 4058546335465 | |
| 12 | 0069 | Комплект шестерёнGEAR KIT | 4931473248товар | 1 | 4058546335502 | |
| 13 | 0075 | КорпусHOUSING | 4931473246товар | 1 | 4058546335489 |
