Импульсный винтовёрт Milwaukee M12FQID-202X IN2 — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M12FQID-202X IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FQID-202X IN2Артикул инструмента: 4933464973Код схемы: 400046968521 позицияКатегория: Гайковёрты и импульсный инструмент

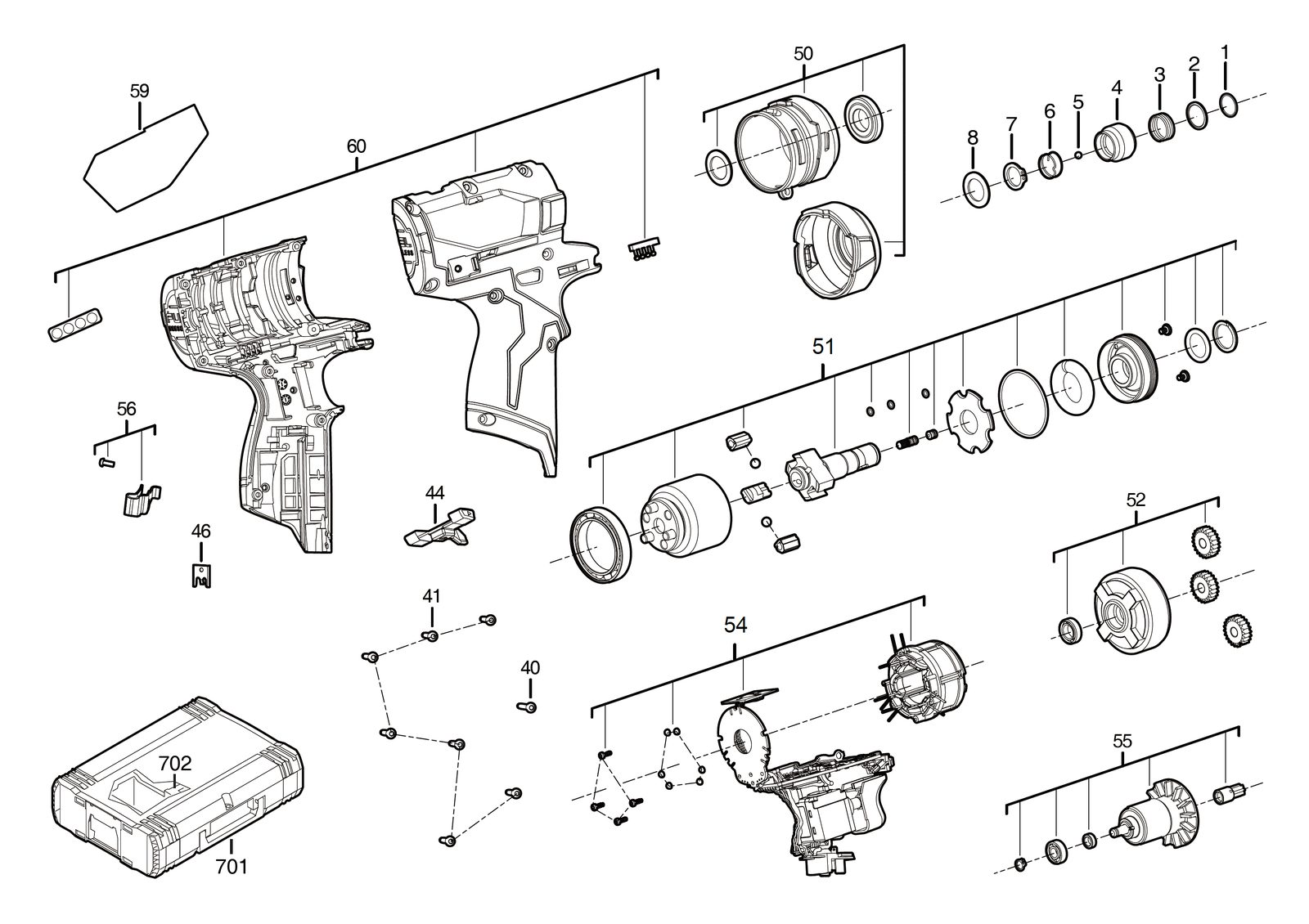

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Стопорное кольцоHOLDING RING | 4931440469товар | 1 | 4002395892068 | |
| 2 | 0002 | ШайбаWASHER | 4931466862товар | 1 | 4058546280796 | |
| 3 | 0003 | ПружинаSPRING | 4931440467товар | 1 | 4002395892044 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931454722товар | 1 | 4058546013394 | |
| 5 | 0005 | ШарикBALL | 4931440304товар | 1 | 4002395891443 | |
| 6 | 0006 | ПружинаSPRING | 4931466863товар | 1 | 4058546280802 | |
| 7 | 0007 | Стопорное кольцоHOLDING RING | 4931454723товар | 1 | 4058546013400 | |
| 8 | 0008 | ШайбаWASHER | 4931466864товар | 1 | 4058546280819 | |
| 9 | 0040 | ВинтSCREW | 4931466865товар | 1 | 4058546280826 | |
| 10 | 0041 | ВинтSCREW | 4931465499товар | 7 | 4058546235994 | |
| 11 | 0044 | РычагLEVER | 4931465198товар | 1 | 4058546232986 | |
| 12 | 0046 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 13 | 0050 | Корпус редуктораGEAR BOX HOUSING | 4931466866товар | 1 | 4058546280833 | |
| 14 | 0051 | Комплект шестерёнGEAR KIT | 4931511282товар | 1 | 4058546651381 | |
| 15 | 0052 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931466867товар | 1 | 4058546280840 | |
| 16 | 0054 | ЭлектронныйELECTRONIC | 4931511283товар | 1 | 4058546651398 | |
| 17 | 0055 | РоторROTOR | 4931466868товар | 1 | 4058546280857 | |
| 18 | 0056 | Клипса на ременьBELT CLIP | 4931466869товар | 1 | 4058546280864 | |
| 19 | 0059 | Шильдик / табличка данныхRATING PLATE | 4931466870товар | 1 | 4058546280871 | |
| 20 | 0060 | КорпусHOUSING | 4931466871товар | 1 | 4058546280888 | |
| 21 | 0702 | ВставкаINSERT | 4931465207товар | 1 | 4058546233075 |
