Инструмент Milwaukee M12FPXP-0C — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12FPXP-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FPXP-0CАртикул инструмента: 4933472018Код схемы: 400047490637 позицийКатегория: Прочий инструмент Milwaukee

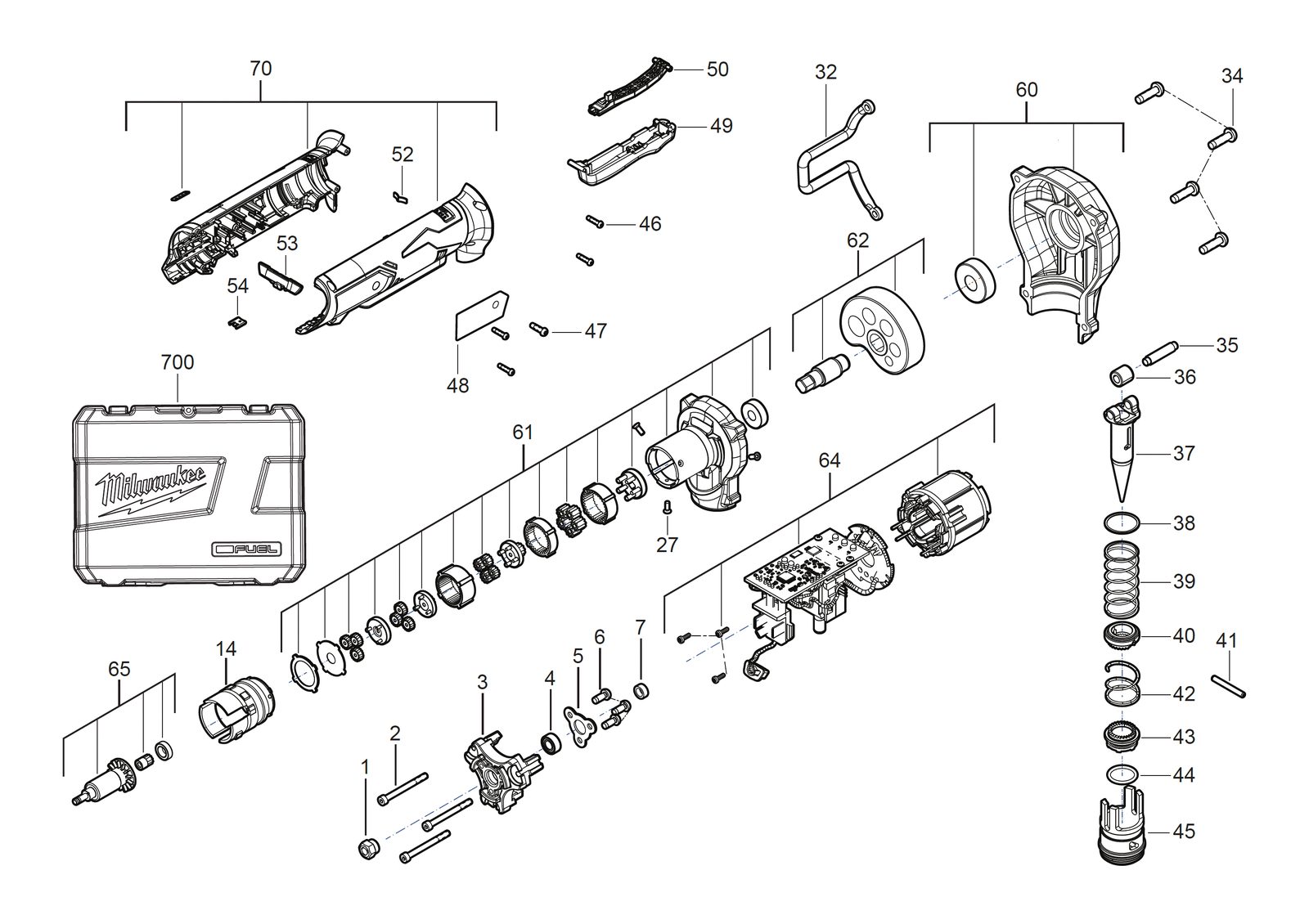

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ГайкаNUT | 4931465284товар | 1 | 4058546233846 | |
| 2 | 0002 | ВинтSCREW | 4931465283товар | 3 | 4058546233839 | |
| 3 | 0003 | Двигатель пластинаMOTOR PLATE | 4931465282товар | 1 | 4058546233822 | |
| 4 | 0004 | Шариковый подшипникBALL BEARING | 4931479305товар | 1 | 4058546386207 | |
| 5 | 0005 | Подшипник end пластинаBEARING END PLATE | 4931465280товар | 1 | 4058546233808 | |
| 6 | 0006 | ВинтSCREW | 4931465279товар | 3 | 4058546233792 | |
| 7 | 0007 | BushBUSH | 4931465278товар | 1 | 4058546233785 | |
| 8 | 0014 | Корпус двигателяMOTOR HOUSING | 4931479306товар | 1 | 4058546386214 | |
| 9 | 0027 | ВинтSCREW | 4931435259товар | 3 | 4002395897469 | |
| 10 | 0032 | ClampCLAMP | 632317002товар | 1 | 4002395846610 | |
| 11 | 0034 | ВинтSCREW | 661113008товар | 4 | 4002395830077 | |
| 12 | 0035 | БолтBOLT | 4931441173товар | 1 | 4002395867226 | |
| 13 | 0036 | RollROLL | 692341002товар | 1 | 4002395846689 | |
| 14 | 0037 | ШпиндельSPINDLE | 4931479307товар | 1 | 4058546386221 | |
| 15 | 0038 | ШайбаWASHER | 4931466760товар | 1 | 4058546279776 | |
| 16 | 0039 | ПружинаSPRING | 4931479308товар | 1 | 4058546386238 | |
| 17 | 0040 | Комплект collarSET COLLAR | 4931479309товар | 1 | 4058546386245 | |
| 18 | 0041 | ШтифтPIN | 4931479310товар | 1 | 4058546386252 | |
| 19 | 0042 | ПружинаSPRING | 692471001товар | 1 | 4002395847013 | |
| 20 | 0043 | CollarCOLLAR | 611045001товар | 1 | 4002395846603 | |
| 21 | 0044 | Уплотнительное кольцоO-RING | 562464001товар | 1 | 4002395846986 | |
| 22 | 0045 | ВтулкаSLEEVE | 4931479311товар | 1 | 4058546386269 | |
| 23 | 0046 | ВинтSCREW | 4931465499товар | 4 | 4058546235994 | |
| 24 | 0047 | ВинтSCREW | 4931465326товар | 1 | — | |
| 25 | 0048 | Шильдик / табличка данныхRATING PLATE | 4931479312товар | 1 | 4058546386276 | |
| 26 | 0049 | Курок / выключательTRIGGER | 4931479313товар | 1 | 4058546386283 | |
| 27 | 0050 | РычагLEVER | 4931479314товар | 1 | 4058546386290 | |
| 28 | 0052 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 29 | 0053 | РычагLEVER | 4931479315товар | 1 | 4058546386306 | |
| 30 | 0054 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 31 | 0060 | КрышкаCOVER | 4931479316товар | 1 | 4058546386313 | |
| 32 | 0061 | Комплект шестерёнGEAR KIT | 4931479317товар | 1 | 4058546386320 | |
| 33 | 0062 | CamCAM | 4931479318товар | 1 | 4058546386337 | |
| 34 | 0064 | ЭлектронныйELECTRONIC | 4931479319товар | 1 | 4058546386344 | |
| 35 | 0065 | РоторROTOR | 4931479320товар | 1 | 4058546386351 | |
| 36 | 0070 | Комплект корпуса в сбореHOUSING SET ASSY | 4931479321товар | 1 | 4058546386368 | |
| 37 | 0700 | КейсCARRYING CASE | 4931479322товар | 1 | 4058546386375 |
