Сантехнический инструмент Milwaukee M12FPTR-202X — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee M12FPTR-202X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FPTR-202XАртикул инструмента: 4933480755Код схемы: 400048178124 позицииКатегория: Сантехнический и прочистной инструмент

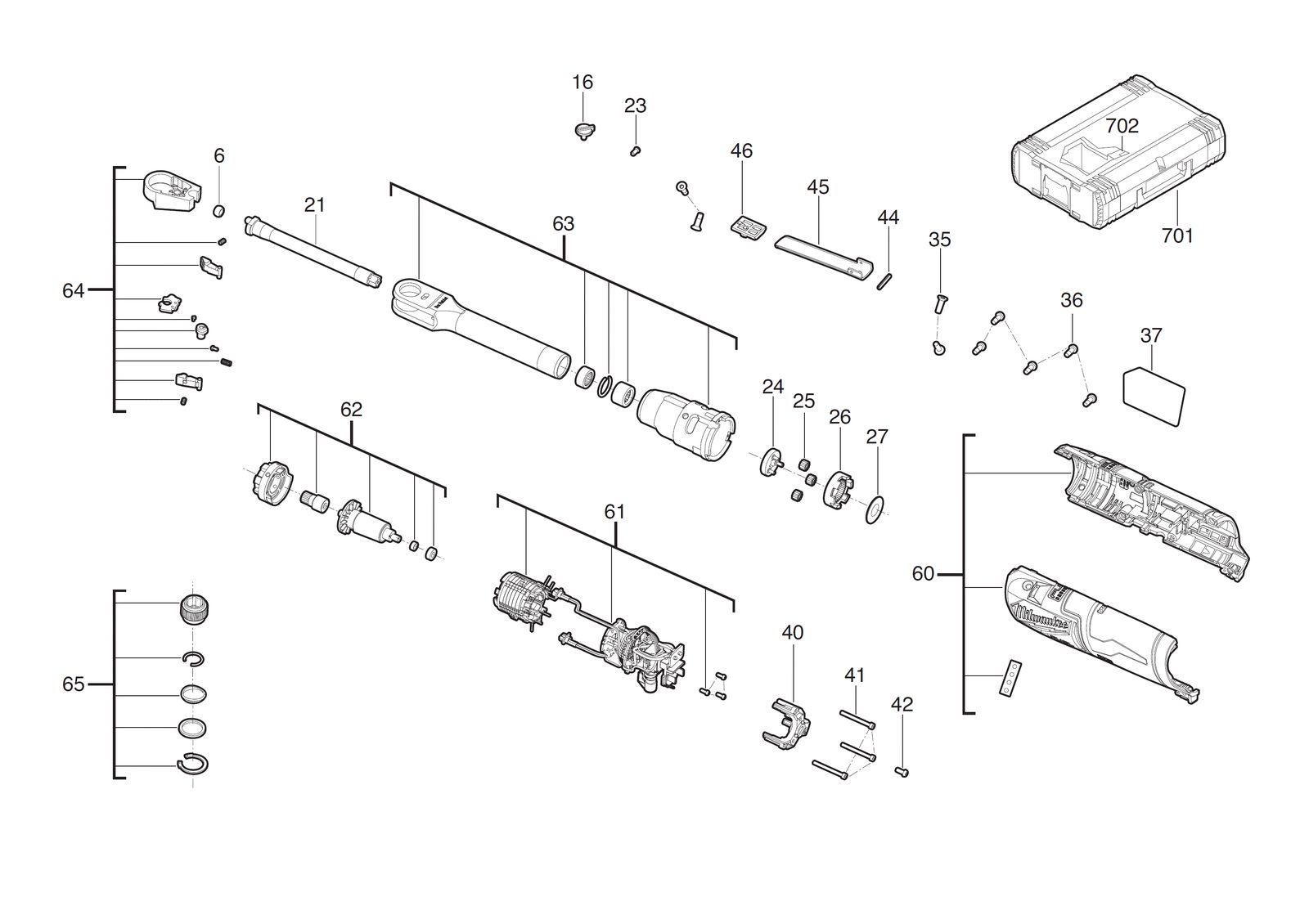

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | BushingBUSHING | 4931479205товар | 1 | 4058546367732 | |
| 2 | 0016 | Turning knobTURNING KNOB | 4931495628товар | 1 | 4058546492960 | |
| 3 | 0021 | CrankshaftCRANKSHAFT | 4931495629товар | 1 | 4058546492977 | |
| 4 | 0023 | ШтифтPIN | 4931435265товар | 1 | 4002395898121 | |
| 5 | 0024 | Шестерня carrierGEAR CARRIER | 4931494682товар | 1 | 4058546472542 | |
| 6 | 0025 | Planet шестерняPLANET GEAR | 4931494683товар | 3 | 4058546472559 | |
| 7 | 0026 | Шестерня крышкаGEAR COVER | 4931494684товар | 1 | 4058546472566 | |
| 8 | 0027 | ШайбаWASHER | 4931494685товар | 1 | 4058546472573 | |
| 9 | 0035 | ВинтSCREW | 4931479208товар | 4 | 4058546367763 | |
| 10 | 0036 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 11 | 0037 | Шильдик / табличка данныхRATING PLATE | 4931495630товар | 1 | 4058546492984 | |
| 12 | 0040 | Двигатель пластинаMOTOR PLATE | 4931479207товар | 1 | 4058546367756 | |
| 13 | 0041 | ВинтSCREW | 4931465283товар | 3 | 4058546233839 | |
| 14 | 0042 | ВинтSCREW | 4931465279товар | 1 | 4058546233792 | |
| 15 | 0044 | ШтифтPIN | 4931435254товар | 1 | — | |
| 16 | 0045 | РычагLEVER | 4931495631товар | 1 | 4058546492991 | |
| 17 | 0046 | Lock bottonLOCK BOTTON | 4931479210товар | 1 | 4058546367787 | |
| 18 | 0060 | Комплект рукояткиHANDLE SET | 4931495632товар | 1 | 4058546493004 | |
| 19 | 0061 | ЭлектронныйELECTRONIC | 4931495633товар | 1 | 4058546493011 | |
| 20 | 0062 | РоторROTOR | 4931479213товар | 1 | 4058546367817 | |
| 21 | 0063 | Ведущий валDRIVING SHAFT | 4931495634товар | 1 | 4058546493028 | |
| 22 | 0064 | Rocker barROCKER BAR | 4931495635товар | 1 | 4058546493035 | |
| 23 | 0065 | NosepieceNOSEPIECE | 4931495636товар | 1 | 4058546493042 | |
| 24 | 0702 | ВставкаINSERT | 4931495637товар | 1 | 4058546493059 |
