Дрель-шуруповёрт Milwaukee M12FPDX-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12FPDX-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FPDX-0Артикул инструмента: 4933464135Код схемы: 400046732518 позицийКатегория: Дрели и шуруповёрты

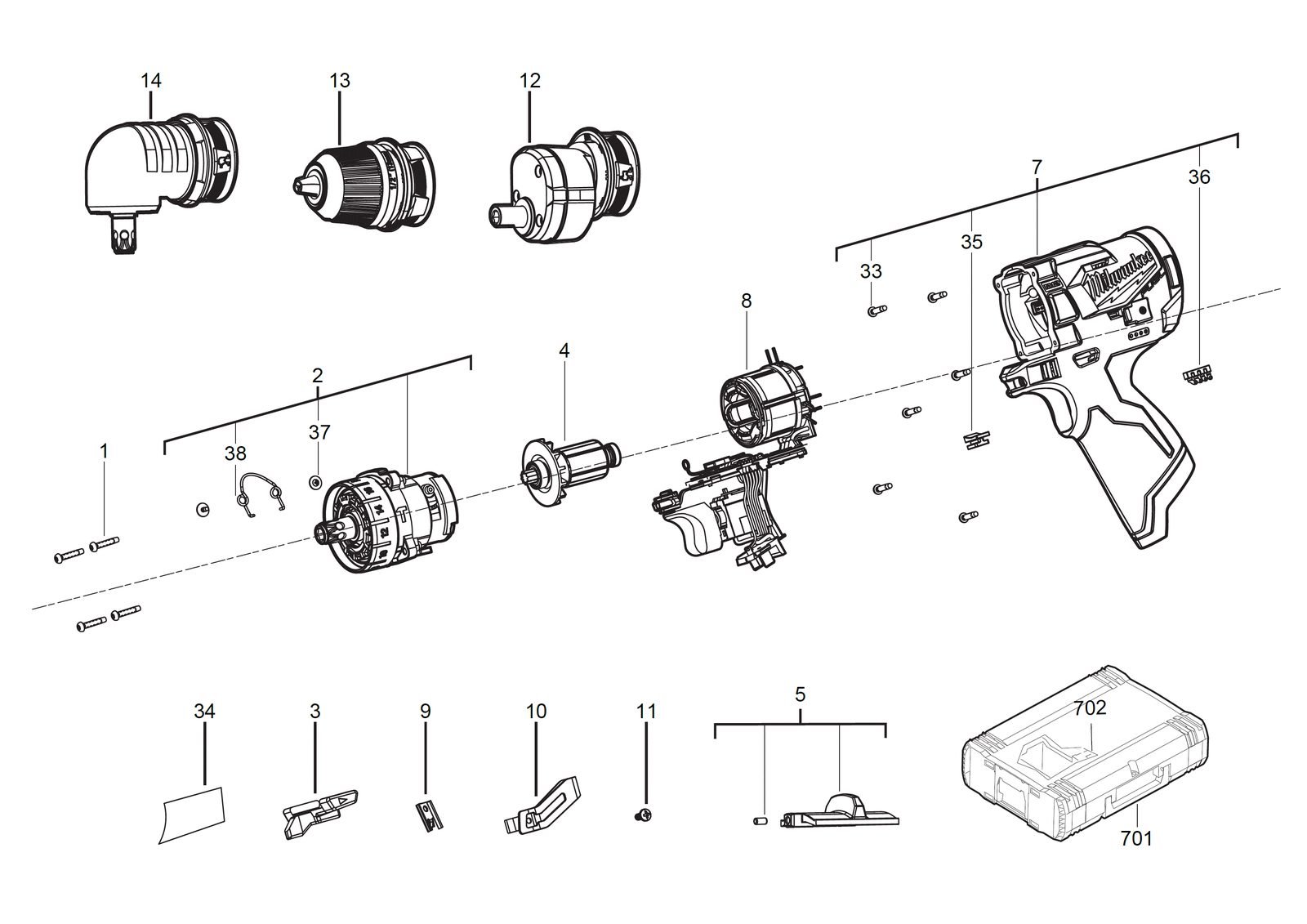

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931465499товар | 4 | 4058546235994 | |
| 2 | 0002 | Шестерня unitGEAR UNIT | 4931465618товар | 1 | 4058546237189 | |
| 3 | 0003 | Выключатель leverSWITCH LEVER | 4931465503товар | 1 | 4058546236038 | |
| 4 | 0004 | Ротор / якорьARMATURE | 4931465619товар | 1 | 4058546237196 | |
| 5 | 0005 | Выключатель leverSWITCH LEVER | 4931465620товар | 1 | 4058546237202 | |
| 6 | 0007 | КорпусHOUSING | 4931465621товар | 1 | 4058546237219 | |
| 7 | 0008 | ЭлектронныйELECTRONIC | 4931466272товар | 1 | 4058546274894 | |
| 8 | 0009 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 9 | 0010 | ДержательHOLDER | 4931465507товар | 1 | 4058546236076 | |
| 10 | 0011 | ВинтSCREW | 4931465506товар | 1 | 4058546236069 | |
| 11 | 0033 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 12 | 0034 | Шильдик / табличка данныхRATING PLATE | 4931465623товар | 1 | 4058546237233 | |
| 13 | 0035 | Clamping pieceCLAMPING PIECE | 4931465510товар | 1 | 4058546236106 | |
| 14 | 0036 | Фонарь трубаLIGHT PIPE | 4931465511товар | 1 | 4058546236113 | |
| 15 | 0037 | ВинтSCREW | 661262001товар | 2 | — | |
| 16 | 0038 | Racking leverRACKING LEVER | 4931465508товар | 1 | 4058546236083 | |
| 17 | 0701 | Hd редуктор 1 (fuel)HD BOX 1 (FUEL) | 4931453385товар | 1 | — | |
| 18 | 0702 | ВставкаINSERT | 4931465512товар | 1 | 4058546236120 |
