Дрель-шуруповёрт Milwaukee M12FPD2-602X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12FPD2-602X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FPD2-602XАртикул инструмента: 4933479871Код схемы: 400048133717 позицийКатегория: Дрели и шуруповёрты

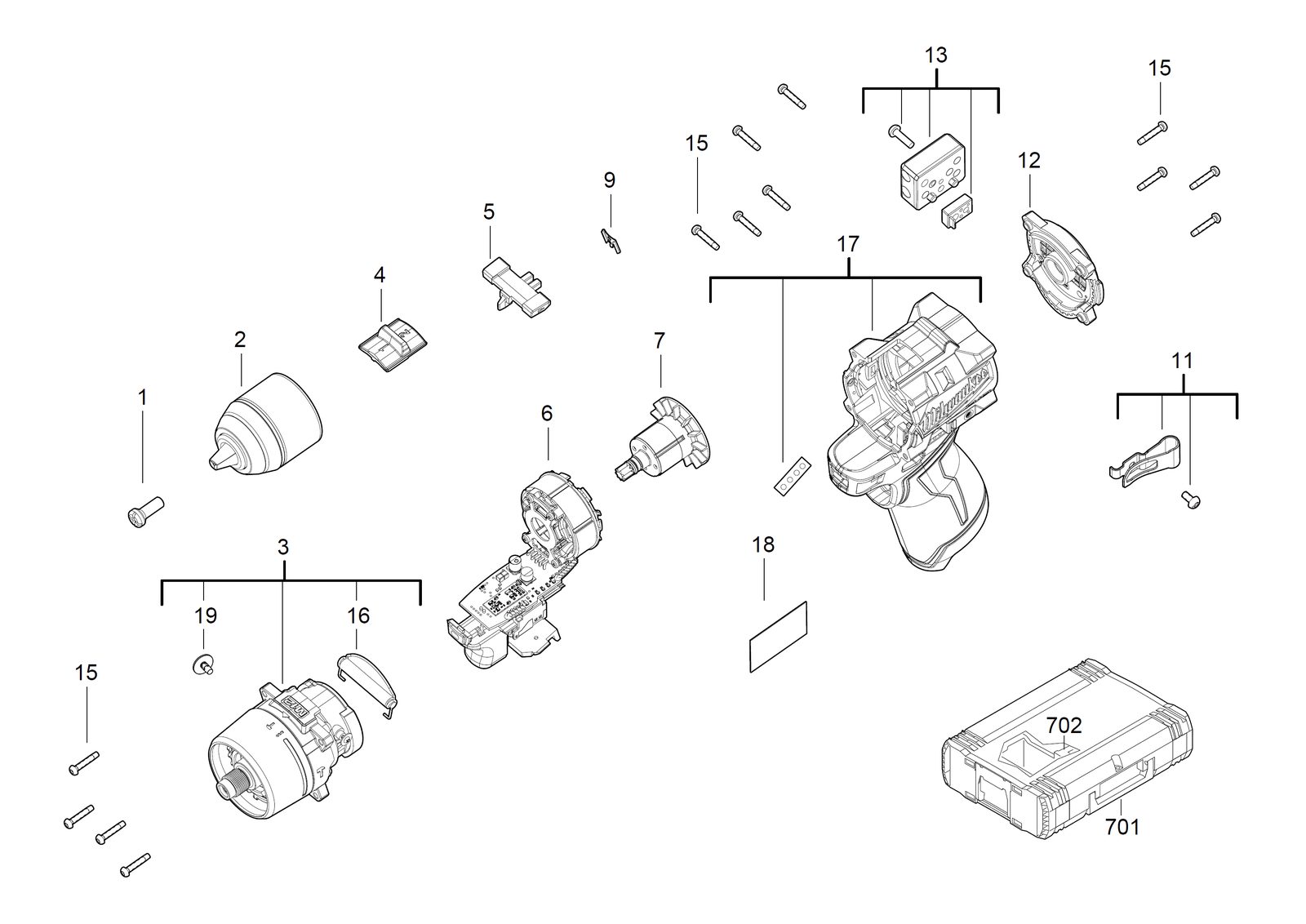

Схема инструмента
Таблица деталей — 17 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931465497товар | 1 | 4058546235970 | |
| 2 | 0002 | ПатронCHUCK | 4931494218товар | 1 | 4058546467906 | |
| 3 | 0003 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931494228товар | 1 | 4058546468002 | |
| 4 | 0004 | SliderSLIDER | 4931494220товар | 1 | 4058546467920 | |
| 5 | 0005 | SliderSLIDER | 4931494221товар | 1 | 4058546467937 | |
| 6 | 0006 | Статор / электрическое полеELECTRIC FIELD | 4931494222товар | 1 | 4058546467944 | |
| 7 | 0007 | ДвигательMOTOR | 4931494223товар | 1 | 4058546467951 | |
| 8 | 0009 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 9 | 0011 | Клипса на ременьBELT CLIP | 4931494056товар | 1 | 4058546429379 | |
| 10 | 0012 | КолпачокCAP | 4931494224товар | 1 | 4058546467968 | |
| 11 | 0013 | BitholderBITHOLDER | 4931494057товар | 1 | 4058546429386 | |
| 12 | 0015 | ВинтSCREW | 4931465499товар | 13 | 4058546235994 | |
| 13 | 0016 | Racking leverRACKING LEVER | 4931465508товар | 1 | 4058546236083 | |
| 14 | 0017 | КорпусHOUSING | 4931494225товар | 1 | 4058546467975 | |
| 15 | 0018 | Шильдик / табличка данныхRATING PLATE | 4931494229товар | 1 | 4058546468019 | |
| 16 | 0019 | ВинтSCREW | 661262001товар | 2 | — | |
| 17 | 0702 | ВставкаINSERT | 4931494227товар | 1 | 4058546467999 |
