Гвоздезабиватель или степлер Milwaukee M12FNB16-402X — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M12FNB16-402X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FNB16-402XАртикул инструмента: 4933479619Код схемы: 400049119028 позицийКатегория: Гвоздезабиватели и степлеры

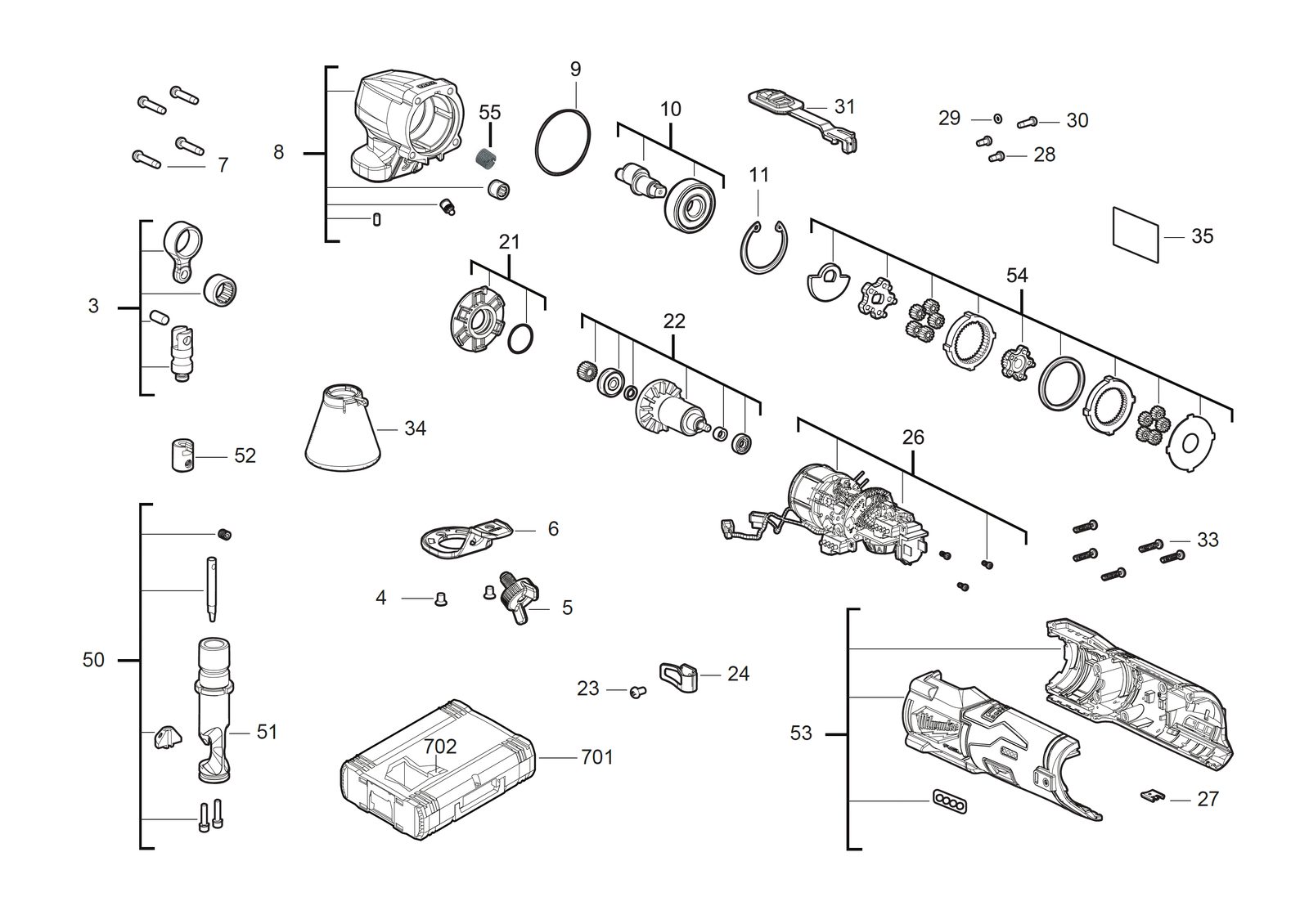

Схема инструмента
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | AcceptanceACCEPTANCE | 4931480697товар | 1 | 4058546427122 | |
| 2 | 0004 | ВинтSCREW | 4931465285товар | 2 | 4058546233853 | |
| 3 | 0005 | Ручка-регуляторKNOB | 4931480698товар | 1 | 4058546427139 | |
| 4 | 0006 | КрышкаCOVER | 4931480699товар | 1 | 4058546427146 | |
| 5 | 0007 | ВинтSCREW | 660024024товар | 4 | — | |
| 6 | 0008 | Корпус редуктораGEAR BOX HOUSING | 4931480700товар | 1 | 4058546427153 | |
| 7 | 0009 | Уплотнительное кольцоO-RING | 4931479267товар | 1 | 4058546385828 | |
| 8 | 0010 | Cam валCAM SHAFT | 4931480701товар | 1 | 4058546427160 | |
| 9 | 0011 | Retaining кольцоRETAINING RING | 4931480702товар | 1 | 4058546427177 | |
| 10 | 0021 | Подшипник end пластинаBEARING END PLATE | 4931480703товар | 1 | 4058546427184 | |
| 11 | 0022 | РоторROTOR | 4931480704товар | 1 | 4058546427191 | |
| 12 | 0023 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 13 | 0024 | Клипса на ременьBELT CLIP | 4931480705товар | 1 | 4058546427207 | |
| 14 | 0026 | ЭлектронныйELECTRONIC | 4931480706товар | 1 | 4058546427214 | |
| 15 | 0027 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 16 | 0028 | ВинтSCREW | 4931436387товар | 2 | — | |
| 17 | 0029 | Уплотнительное кольцоO-RING | 4931480707товар | 1 | 4058546427221 | |
| 18 | 0030 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 19 | 0031 | SliderSLIDER | 4931480708товар | 1 | 4058546427238 | |
| 20 | 0033 | ВинтSCREW | 4931453797товар | 5 | 4002395141043 | |
| 21 | 0034 | Chip bagCHIP BAG | 4931480709товар | 1 | 4058546427245 | |
| 22 | 0035 | Шильдик / табличка данныхRATING PLATE | 4931480710товар | 1 | 4058546427252 | |
| 23 | 0051 | ДержательHOLDER | 4931480711товар | 1 | 4058546427269 | |
| 24 | 0052 | ДержательHOLDER | 4931480712товар | 1 | 4058546427276 | |
| 25 | 0053 | КорпусHOUSING | 4931480713товар | 1 | 4058546427283 | |
| 26 | 0054 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931480714товар | 1 | 4058546427290 | |
| 27 | 0055 | Фиксирующий винтLOCKING SCREW | 4931494969товар | 1 | 4058546486372 | |
| 28 | 0702 | ВставкаINSERT | 4931480715товар | 1 | 4058546427306 |
