Мультитул Milwaukee M12FMT-0 — взрыв-схема
Сервисная страница: Мультитул Milwaukee M12FMT-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FMT-0Артикул инструмента: 4933472238Код схемы: 400047738525 позицийКатегория: Мультитулы и осциллирующий инструмент

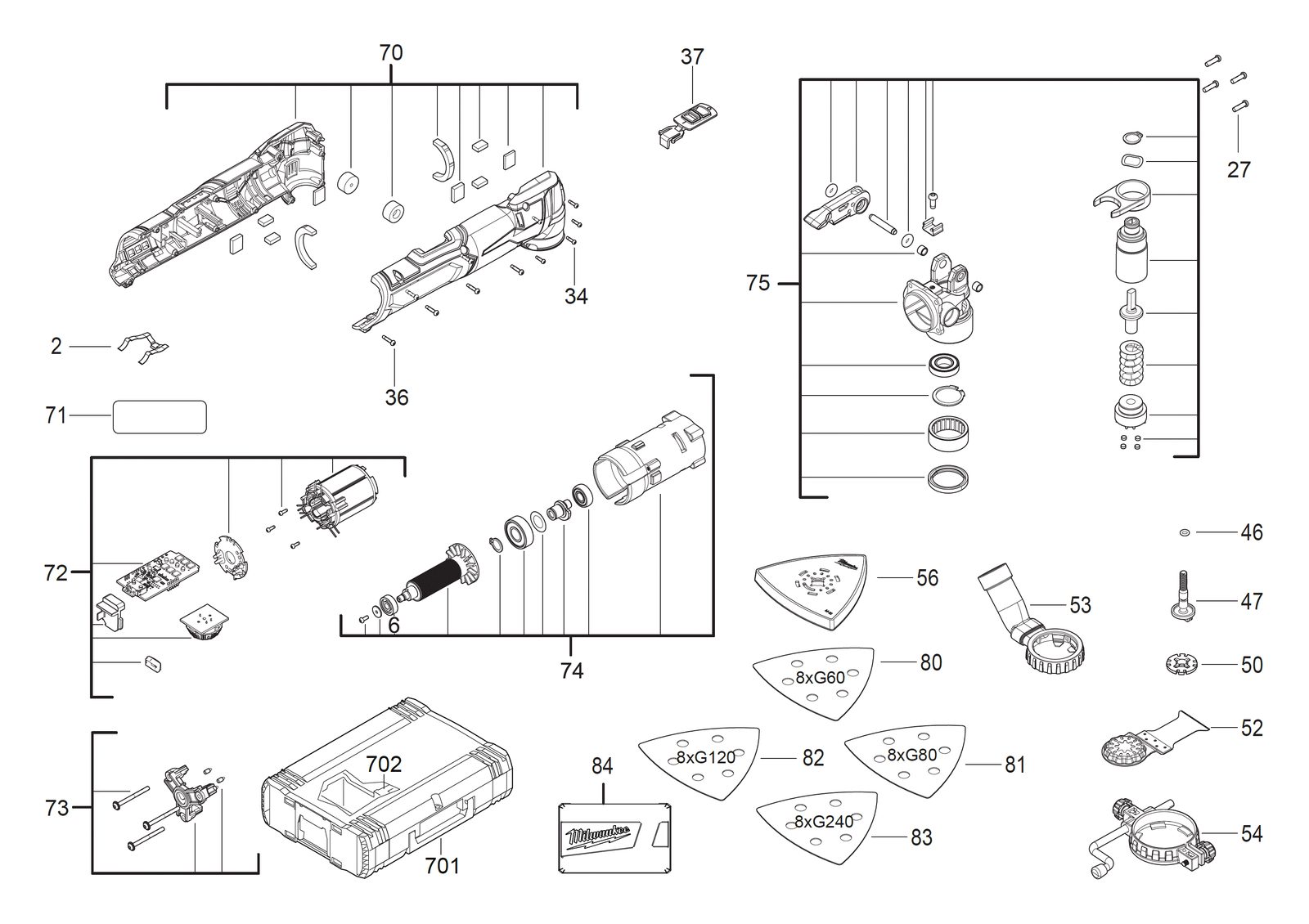

Схема инструмента
Таблица деталей — 25 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Пружина elementSPRING ELEMENT | 4931506540товар | 1 | 4058546558543 | |
| 2 | 0006 | Шариковый подшипникBALL BEARING | 4931465987товар | 1 | 4058546272043 | |
| 3 | 0027 | ВинтSCREW | 4931465883товар | 4 | 4058546239831 | |
| 4 | 0034 | ВинтSCREW | 4931447534товар | 5 | 4002395882823 | |
| 5 | 0036 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 6 | 0037 | SliderSLIDER | 4931473391товар | 1 | 4058546352677 | |
| 7 | 0046 | Уплотнительное кольцоO-RING | 4931473392товар | 1 | 4058546352684 | |
| 8 | 0047 | Fastening болтFASTENING BOLT | 4931473393товар | 1 | 4058546352691 | |
| 9 | 0050 | Adapter discADAPTER DISC | 4931473394товар | 1 | 4058546352707 | |
| 10 | 0052 | Полотно / ножBLADE | 4931473395товар | 1 | 4058546352714 | |
| 11 | 0053 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931473396товар | 1 | 4058546352721 | |
| 12 | 0054 | Depth gaugeDEPTH GAUGE | 4931473397товар | 1 | 4058546352738 | |
| 13 | 0056 | Grinding diskGRINDING DISK | 4931447574товар | 1 | 4002395882960 | |
| 14 | 0070 | КорпусHOUSING | 4931473398товар | 1 | — | |
| 15 | 0071 | Шильдик / табличка данныхRATING PLATE | 4931473399товар | 1 | 4058546352752 | |
| 16 | 0072 | ЭлектронныйELECTRONIC | 4931473400товар | 1 | — | |
| 17 | 0073 | Подшипник end пластинаBEARING END PLATE | 4931473401товар | 1 | 4058546352776 | |
| 18 | 0074 | РоторROTOR | 4931473402товар | 1 | 4058546352783 | |
| 19 | 0075 | РедукторGEAR BOX | 4931473403товар | 1 | 4058546352790 | |
| 20 | 0084 | Tool редукторTOOL BOX | 4931473404товар | 1 | 4058546352806 | |
| 21 | 0702 | ВставкаINSERT | 4931479059товар | 1 | 4058546366278 | |
| 22 | 0080 | Sand paper d hl 93x93/6 g60-8pcSand Paper D HL 93x93/6 G60-8pc | 48902060товар | 1 | — | |
| 23 | 0081 | Sand paper d hl 93x93/6 g80-8pcSand Paper D HL 93x93/6 G80-8pc | 48902080товар | 1 | — | |
| 24 | 0082 | Sand paper d hl 93x93/6 g120-8pcSand Paper D HL 93x93/6 G120-8pc | 48902120товар | 1 | — | |
| 25 | 0083 | Sand paper d hl 93x93/6 g240-8pcSand Paper D HL 93x93/6 G240-8pc | 48902240товар | 1 | — |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
