Лобзик Milwaukee M12FJS-0 — взрыв-схема
Сервисная страница: Лобзик Milwaukee M12FJS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FJS-0Артикул инструмента: 4933493347Код схемы: 400049751649 позицийКатегория: Пилы, лобзики и инструмент для резки

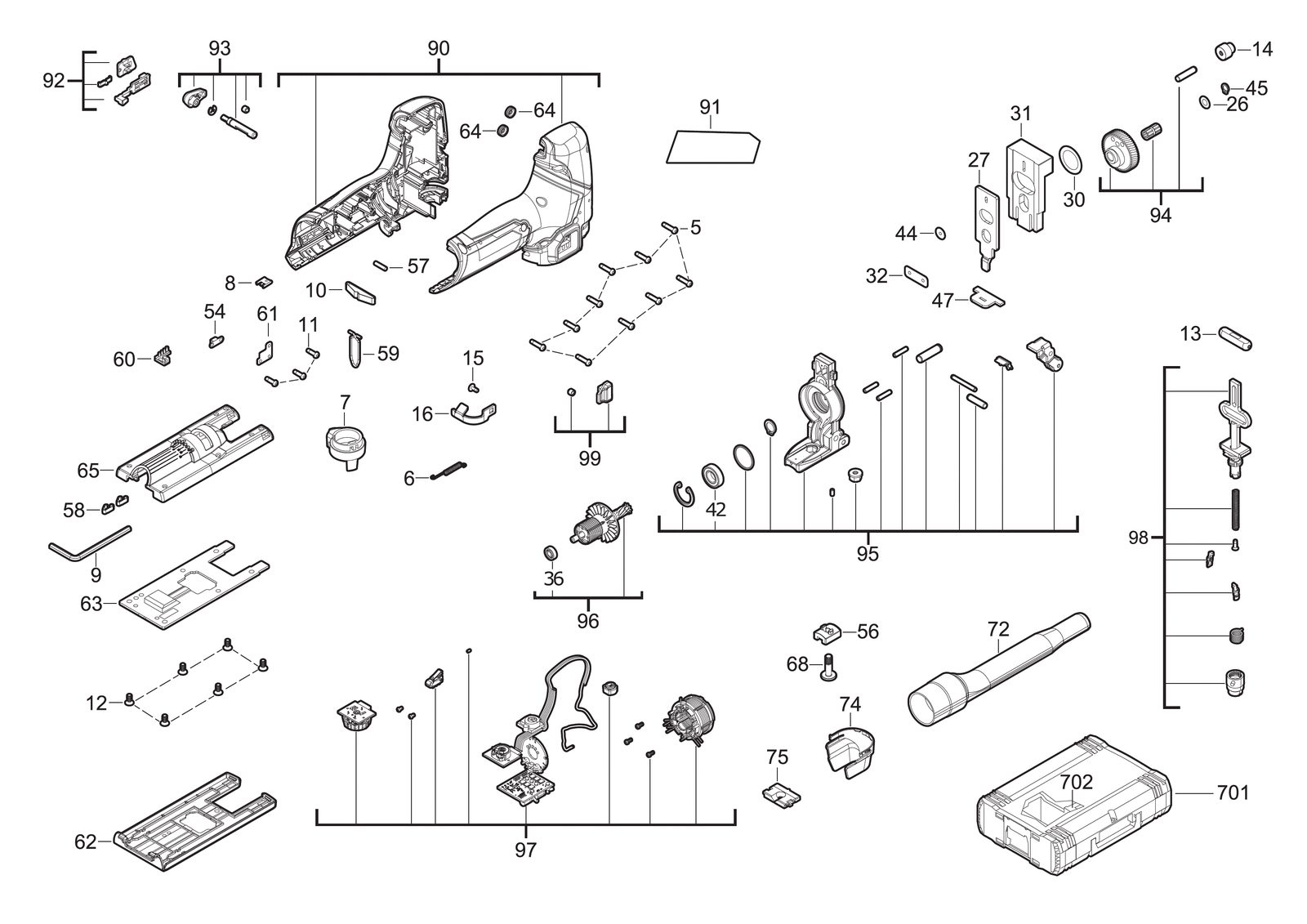

Схема инструмента
Таблица деталей — 49 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0005 | ВинтSCREW | 4931465499товар | 10 | 4058546235994 | |
| 2 | 0006 | ПружинаSPRING | 4931454321товар | 1 | 4002395286119 | |
| 3 | 0007 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 4931466421товар | 1 | 4058546276386 | |
| 4 | 0008 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 5 | 0009 | Hex ключHEX WRENCH | 4931495829товар | 1 | 4058546494971 | |
| 6 | 0010 | ПружинаSPRING | 4931495830товар | 1 | 4058546494988 | |
| 7 | 0011 | ВинтSCREW | 4931436686товар | 3 | 4002395258260 | |
| 8 | 0012 | ВинтSCREW | 4931454315товар | 6 | 4002395285457 | |
| 9 | 0013 | BushingBUSHING | 4931495831товар | 1 | 4058546494995 | |
| 10 | 0014 | CamCAM | 4931495832товар | 1 | 4058546495008 | |
| 11 | 0015 | ВинтSCREW | 4931465139товар | 1 | 4058546232399 | |
| 12 | 0016 | КронштейнBRACKET | 4931495833товар | 1 | 4058546495015 | |
| 13 | 0026 | ШайбаWASHER | 4931495834товар | 1 | 4058546495022 | |
| 14 | 0027 | Retaining пластинаRETAINING PLATE | 4931495835товар | 1 | 4058546495039 | |
| 15 | 0030 | ШайбаWASHER | 4931495836товар | 1 | 4058546495046 | |
| 16 | 0031 | Supporting пластинаSUPPORTING PLATE | 4931495837товар | 1 | 4058546495053 | |
| 17 | 0032 | Latch пластинаLATCH PLATE | 4931495838товар | 1 | 4058546495060 | |
| 18 | 0036 | Шариковый подшипникBALL BEARING | 4931495839товар | 1 | 4058546495077 | |
| 19 | 0042 | Шариковый подшипникBALL BEARING | 4931495840товар | 1 | 4058546495084 | |
| 20 | 0044 | ШайбаWASHER | 4931495841товар | 1 | 4058546495091 | |
| 21 | 0045 | Стопорное кольцоHOLDING RING | 4931465917товар | 1 | 4058546240172 | |
| 22 | 0047 | УплотнениеSEAL | 4931495842товар | 1 | 4058546495107 | |
| 23 | 0054 | ПрокладкаGASKET | 4931495843товар | 1 | 4058546495114 | |
| 24 | 0056 | Clamping pieceCLAMPING PIECE | 4931495844товар | 1 | 4058546495121 | |
| 25 | 0057 | РезиновыйRUBBER | 4931495845товар | 1 | 4058546495138 | |
| 26 | 0058 | ПружинаSPRING | 4931466431товар | 2 | 4058546276485 | |
| 27 | 0059 | Connection wireCONNECTION WIRE | 4931495846товар | 1 | 4058546495145 | |
| 28 | 0060 | КронштейнBRACKET | 4931495847товар | 1 | 4058546495152 | |
| 29 | 0061 | КрышкаCOVER | 4931495848товар | 1 | 4058546495169 | |
| 30 | 0062 | Защитный shoePROTECTING SHOE | 4931495849товар | 1 | 4058546495176 | |
| 31 | 0063 | Guide shoeGUIDE SHOE | 4931495850товар | 1 | 4058546495183 | |
| 32 | 0064 | Резиновый кольцоRUBBER RING | 4931495851товар | 2 | 4058546495190 | |
| 33 | 0065 | Защитный shoePROTECTING SHOE | 4931495852товар | 1 | 4058546495206 | |
| 34 | 0068 | ВинтSCREW | 4931466424товар | 1 | 4058546276416 | |
| 35 | 0072 | ТрубкаTUBE | 4931495853товар | 1 | 4058546495213 | |
| 36 | 0074 | КрышкаCOVER | 4931466420товар | 1 | 4058546276379 | |
| 37 | 0075 | Ant-chipping deviceANT-CHIPPING DEVICE | 4931431787товар | 1 | 4002395895700 | |
| 38 | 0090 | Комплект рукояткиHANDLE SET | 4931495854товар | 1 | 4058546495220 | |
| 39 | 0091 | Шильдик / табличка данныхRATING PLATE | 4931495855товар | 1 | 4058546495237 | |
| 40 | 0092 | Выключатель buttonSWITCH BUTTON | 4931495856товар | 1 | 4058546495244 | |
| 41 | 0093 | AdjusterADJUSTER | 4931495857товар | 1 | 4058546495251 | |
| 42 | 0094 | Подшипник игольчатыйBEARING NEEDLE | 4931496280товар | 1 | 4058546534172 | |
| 43 | 0095 | FrameFRAME | 4931495858товар | 1 | 4058546495268 | |
| 44 | 0096 | Ротор / якорьARMATURE | 4931495859товар | 1 | 4058546495275 | |
| 45 | 0097 | ЭлектронныйELECTRONIC | 4931495860товар | 1 | 4058546495282 | |
| 46 | 0098 | Шпиндель комплектSPINDLE KIT | 4931495861товар | 1 | 4058546495299 | |
| 47 | 0099 | КнопкаBUTTON | 4931495862товар | 1 | 4058546495305 | |
| 48 | 0100 | Комплект рукояткиHANDLE SET | 4931511540товар | 1 | 4058546653965 | |
| 49 | 0702 | ВставкаINSERT | 4931495863товар | 1 | 4058546495312 |
