Гайковёрты · схема и детали
Гайковёрт Milwaukee M12FIWF12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FIWF12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FIWF12-0Артикул инструмента: 4933464615Код схемы: 400046781319 позицийКатегория: Гайковёрты и импульсный инструмент

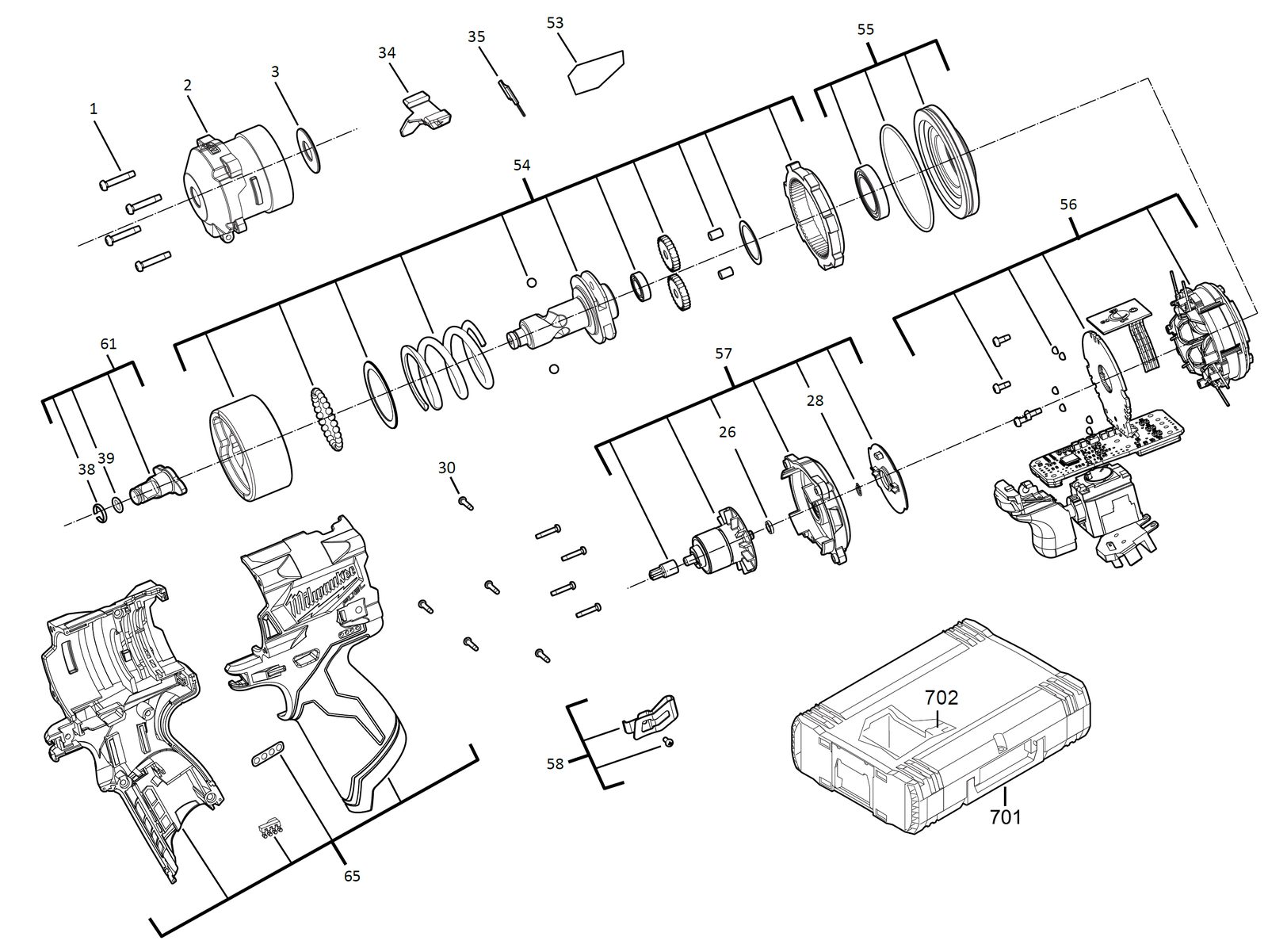

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660024024товар | 4 | — | |
| 2 | 0002 | Корпус редуктораGEAR BOX HOUSING | 4931465767товар | 1 | 4058546238674 | |
| 3 | 0003 | ШайбаWASHER | 4931465768товар | 1 | 4058546238681 | |
| 4 | 0026 | ПодшипникBEARING | 4931465769товар | 1 | 4058546238698 | |
| 5 | 0028 | Retaining кольцоRETAINING RING | 4931465686товар | 1 | 4058546237868 | |
| 6 | 0030 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 7 | 0034 | ВыключательSWITCH | 4931465770товар | 1 | 4058546238704 | |
| 8 | 0035 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 9 | 0038 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 10 | 0039 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 11 | 0053 | Шильдик / табличка данныхRATING PLATE | 4931465771товар | 1 | 4058546238711 | |
| 12 | 0054 | Шестерня редуктор комплектGEAR BOX KIT | 4931465772товар | 1 | 4058546238728 | |
| 13 | 0055 | Шестерня крышкаGEAR COVER | 4931465773товар | 1 | 4058546238735 | |
| 14 | 0056 | ЭлектронныйELECTRONIC | 4931465774товар | 1 | 4058546238742 | |
| 15 | 0057 | Ротор в сбореARMATURE ASSEMBLY | 4931465775товар | 1 | 4058546238759 | |
| 16 | 0058 | StrapSTRAP | 4931465691товар | 1 | 4058546237912 | |
| 17 | 0061 | Наковальня / приводной валANVIL | 4931465776товар | 1 | 4058546238766 | |
| 18 | 0065 | BodyBODY | 4931465777товар | 1 | 4058546238773 | |
| 19 | 0702 | ВставкаINSERT | 4931465778товар | 1 | 4058546238780 |
