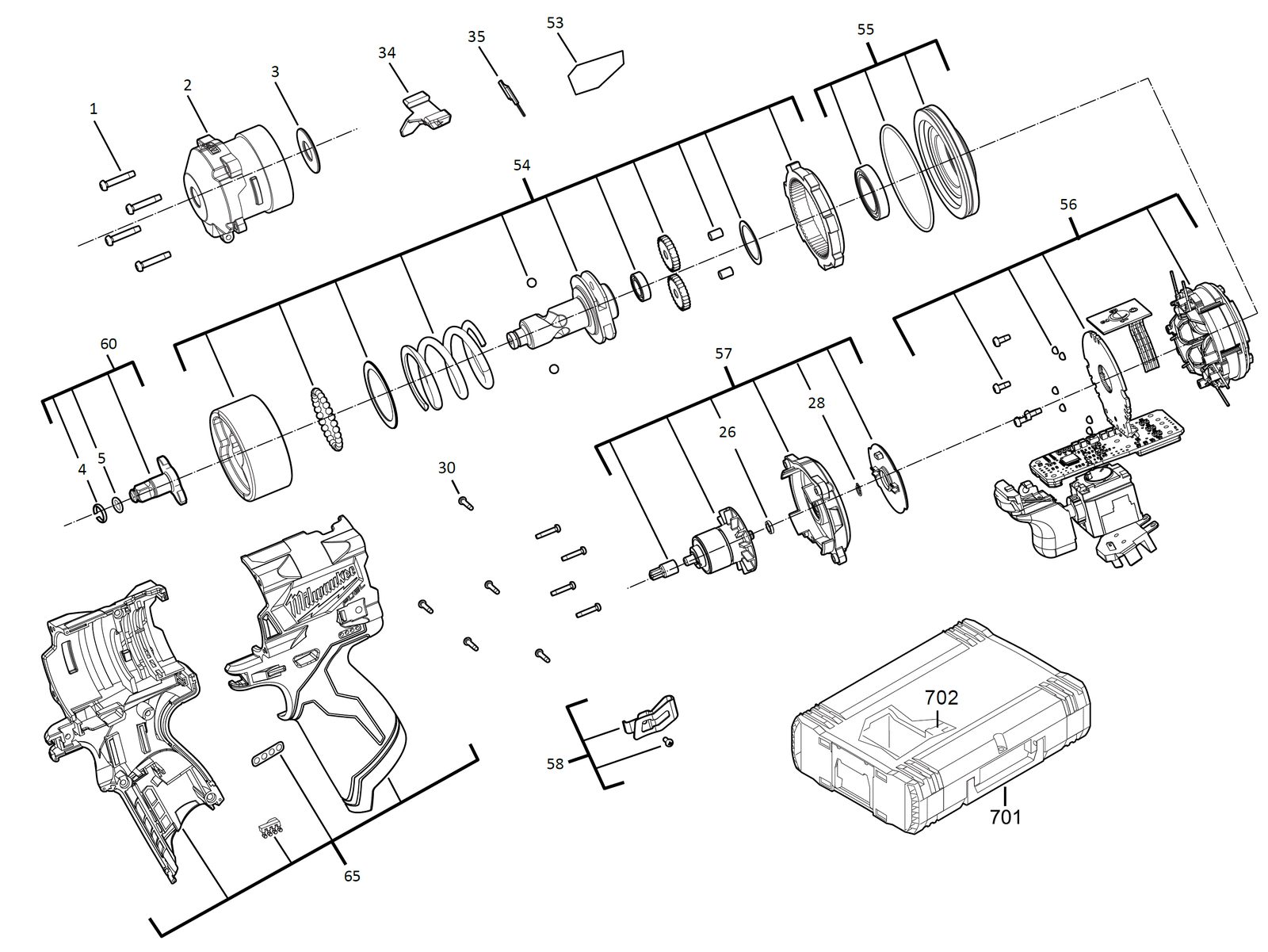

Гайковёрт Milwaukee M12FIW38-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FIW38-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FIW38-0Артикул инструмента: 4933464612Код схемы: 400046780219 позицийКатегория: Гайковёрты и импульсный инструмент
Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660024024товар | 4 | — | |
| 2 | 0002 | Корпус редуктораGEAR BOX HOUSING | 4931465779товар | 1 | 4058546238797 | |
| 3 | 0003 | ШайбаWASHER | 4931465780товар | 1 | 4058546238803 | |
| 4 | 0004 | КольцоRING | 4931435756товар | 1 | 4002395866137 | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931435755товар | 1 | 4002395866120 | |
| 6 | 0026 | ПодшипникBEARING | 4931465769товар | 1 | 4058546238698 | |
| 7 | 0028 | Retaining кольцоRETAINING RING | 4931465686товар | 1 | 4058546237868 | |
| 8 | 0030 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 9 | 0034 | ВыключательSWITCH | 4931465770товар | 1 | 4058546238704 | |
| 10 | 0035 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 11 | 0053 | Шильдик / табличка данныхRATING PLATE | 4931465781товар | 1 | 4058546238810 | |
| 12 | 0054 | Шестерня редуктор комплектGEAR BOX KIT | 4931465772товар | 1 | 4058546238728 | |
| 13 | 0055 | Шестерня крышкаGEAR COVER | 4931465773товар | 1 | 4058546238735 | |
| 14 | 0056 | ЭлектронныйELECTRONIC | 4931465774товар | 1 | 4058546238742 | |
| 15 | 0057 | Ротор в сбореARMATURE ASSEMBLY | 4931465775товар | 1 | 4058546238759 | |
| 16 | 0058 | StrapSTRAP | 4931465691товар | 1 | 4058546237912 | |
| 17 | 0060 | Наковальня / приводной валANVIL | 4931465782товар | 1 | 4058546238827 | |
| 18 | 0065 | BodyBODY | 4931465777товар | 1 | 4058546238773 | |
| 19 | 0702 | ВставкаINSERT | 4931465778товар | 1 | 4058546238780 |
