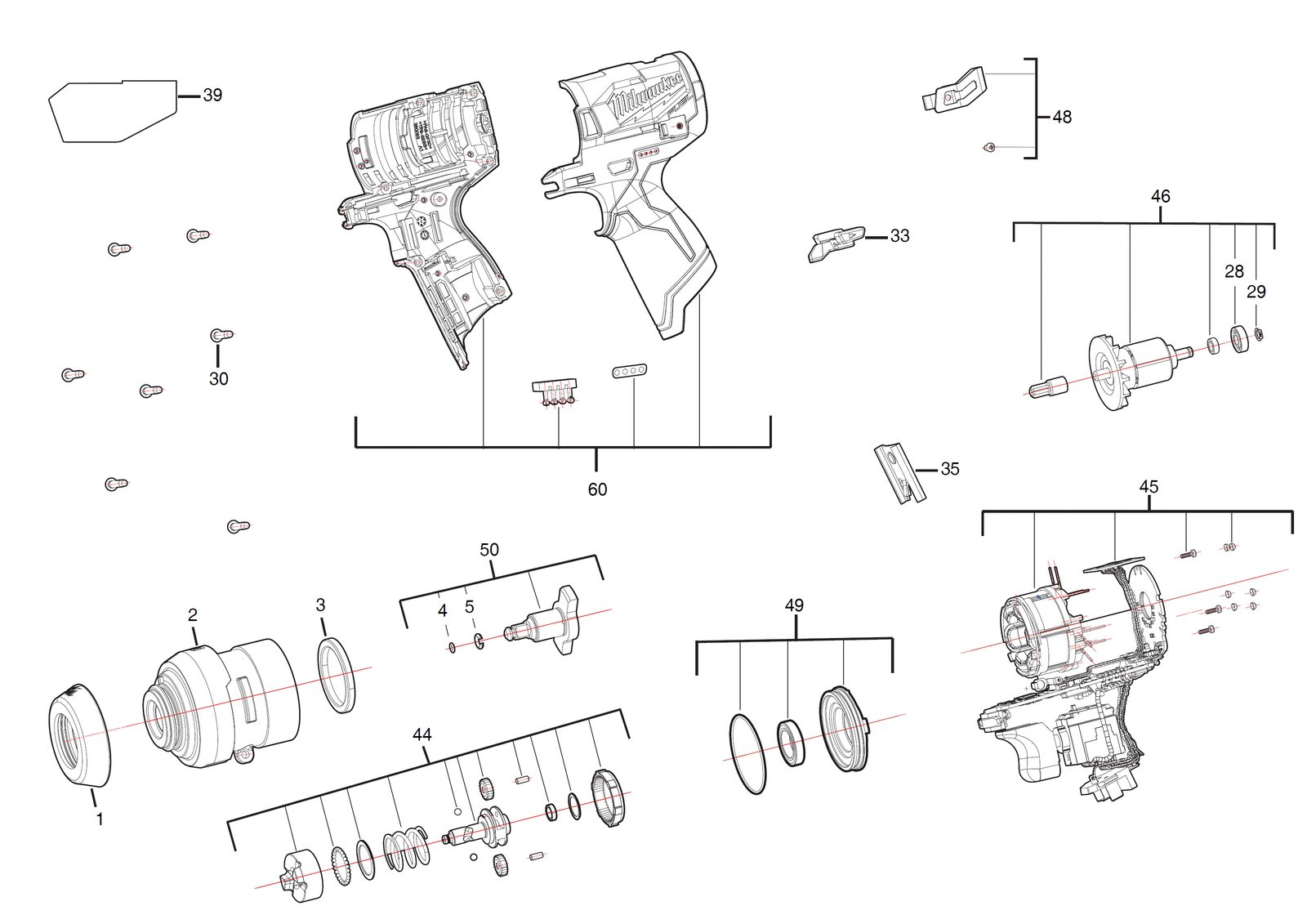

Гайковёрт Milwaukee M12FIW14-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FIW14-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FIW14-0Артикул инструмента: 4933464611Код схемы: 400046779518 позицийКатегория: Гайковёрты и импульсный инструмент
Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 4931465195товар | 1 | 4058546232955 | |
| 2 | 0002 | РедукторGEAR BOX | 4931465685товар | 1 | 4058546237851 | |
| 3 | 0003 | КольцоRING | 4931435780товар | 1 | 4002395867578 | |
| 4 | 0004 | КольцоRING | 4931435789товар | 1 | 4002395864966 | |
| 5 | 0005 | КольцоRING | 4931435788товар | 1 | 4002395864959 | |
| 6 | 0028 | Шариковый подшипникBALL BEARING | 681262001товар | 1 | 4002395806126 | |
| 7 | 0029 | Retaining кольцоRETAINING RING | 4931465686товар | 1 | 4058546237868 | |
| 8 | 0030 | ВинтSCREW | 4931465499товар | 7 | 4058546235994 | |
| 9 | 0033 | РычагLEVER | 4931465198товар | 1 | 4058546232986 | |
| 10 | 0035 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 11 | 0039 | Шильдик / табличка данныхRATING PLATE | 4931465687товар | 1 | — | |
| 12 | 0044 | Gearwheel комплектGEARWHEEL SET | 4931465688товар | 1 | 4058546237882 | |
| 13 | 0045 | ЭлектронныйELECTRONIC | 4931465689товар | 1 | 4058546237899 | |
| 14 | 0046 | Ротор / якорьARMATURE | 4931465690товар | 1 | 4058546237905 | |
| 15 | 0048 | StrapSTRAP | 4931465691товар | 1 | 4058546237912 | |
| 16 | 0049 | Крышка редуктораGEAR BOX COVER | 4931465692товар | 1 | 4058546237929 | |
| 17 | 0050 | PunchPUNCH | 4931465693товар | 1 | 4058546237936 | |
| 18 | 0060 | КорпусHOUSING | 4931465694товар | 1 | 4058546237943 |
