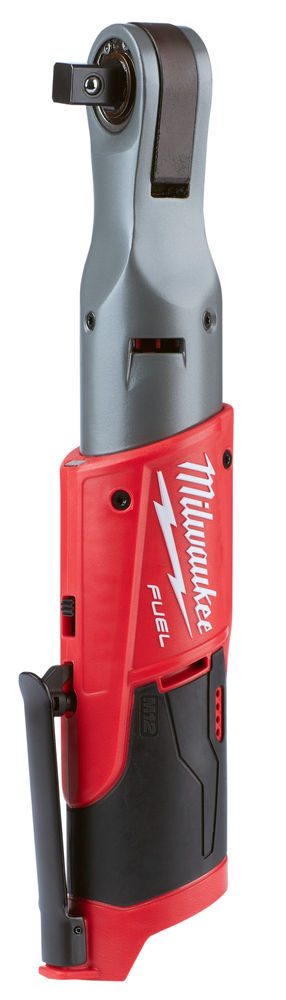

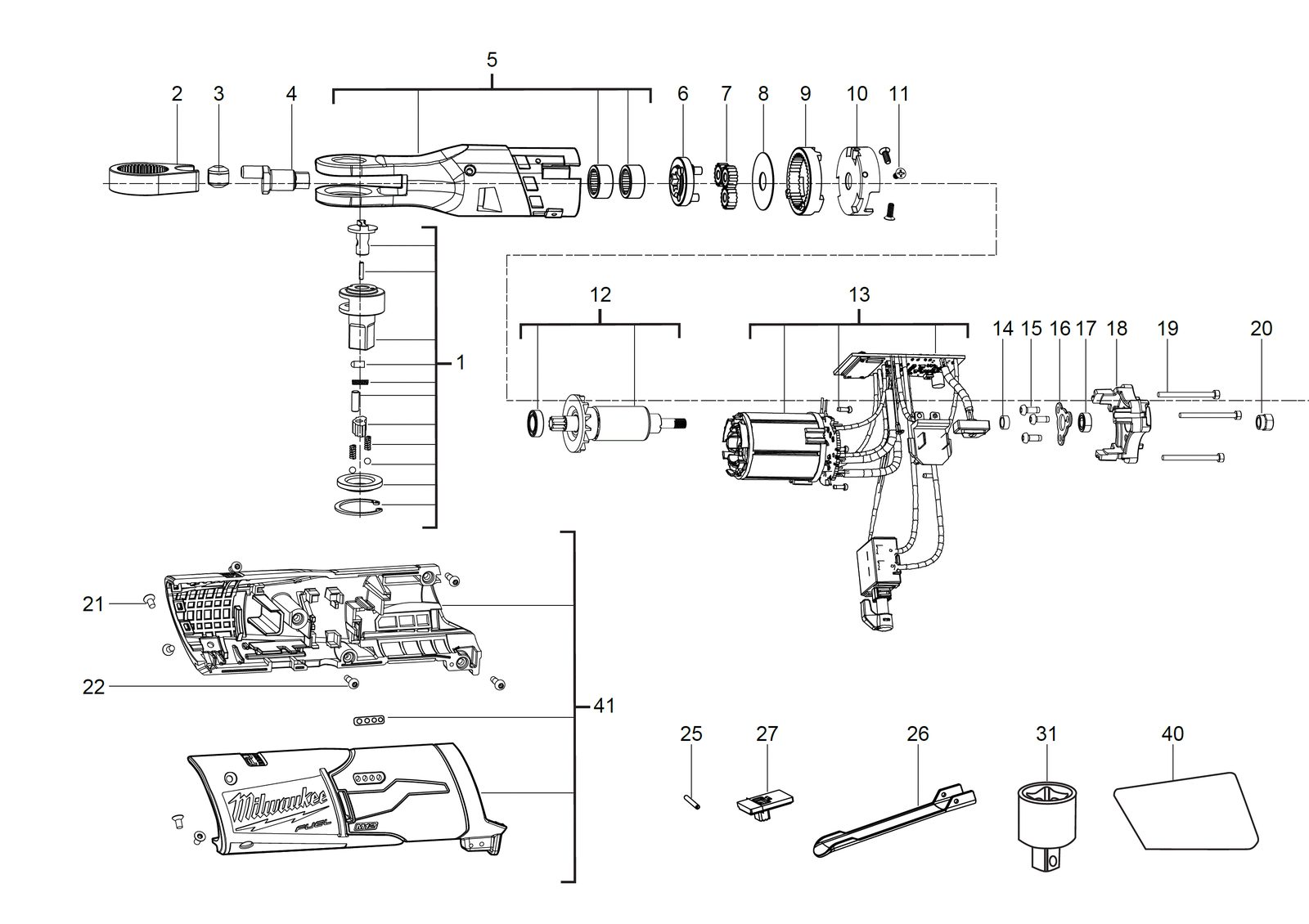

Гайковёрт Milwaukee M12FIR12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FIR12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FIR12-0Артикул инструмента: 4933459800Код схемы: 400048115528 позицийКатегория: Гайковёрты и импульсный инструмент
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | DriveDRIVE | 4931465266товар | 1 | 4058546233662 | |
| 2 | 0002 | Rocker barROCKER BAR | 4931479687товар | 1 | 4058546394509 | |
| 3 | 0003 | BushBUSH | 4931479688товар | 1 | 4058546394516 | |
| 4 | 0004 | Ведущий валDRIVING SHAFT | 4931479689товар | 1 | 4058546394523 | |
| 5 | 0005 | КорпусHOUSING | 4931465270товар | 1 | 4058546233709 | |
| 6 | 0006 | Driving пластинаDRIVING PLATE | 4931465271товар | 1 | 4058546233716 | |
| 7 | 0007 | Planet шестерняPLANET GEAR | 4931465272товар | 3 | 4058546233723 | |
| 8 | 0008 | ШайбаWASHER | 4931465273товар | 1 | 4058546233730 | |
| 9 | 0009 | Worm шестерня wheelWORM GEAR WHEEL | 4931465274товар | 1 | 4058546233747 | |
| 10 | 0010 | Двигатель supportMOTOR SUPPORT | 4931465275товар | 1 | 4058546233754 | |
| 11 | 0011 | ВинтSCREW | 4931435259товар | 3 | 4002395897469 | |
| 12 | 0012 | Ротор / якорьARMATURE | 4931465276товар | 1 | 4058546233761 | |
| 13 | 0013 | Elect.circuit boardELECT.CIRCUIT BOARD | 4931465277товар | 1 | 4058546233778 | |
| 14 | 0014 | BushBUSH | 4931465278товар | 1 | 4058546233785 | |
| 15 | 0015 | ВинтSCREW | 4931465279товар | 3 | 4058546233792 | |
| 16 | 0016 | Подшипник end пластинаBEARING END PLATE | 4931465280товар | 1 | 4058546233808 | |
| 17 | 0017 | Шариковый подшипникBALL BEARING | 4931453276товар | 1 | 4002395158676 | |
| 18 | 0018 | Двигатель пластинаMOTOR PLATE | 4931479690товар | 1 | 4058546394530 | |
| 19 | 0019 | ВинтSCREW | 4931465283товар | 3 | 4058546233839 | |
| 20 | 0020 | ГайкаNUT | 4931465284товар | 1 | 4058546233846 | |
| 21 | 0021 | ВинтSCREW | 4931465285товар | 4 | 4058546233853 | |
| 22 | 0022 | ВинтSCREW | 660230016товар | 4 | 4002395849840 | |
| 23 | 0025 | ШтифтPIN | 4931435254товар | 1 | — | |
| 24 | 0026 | Курок / выключательTRIGGER | 4931435253товар | 1 | 4002395897407 | |
| 25 | 0027 | Lock release комплектLOCK RELEASE KIT | 4931465286товар | 1 | 4058546233860 | |
| 26 | 0031 | ПереходникADAPTER | 4931465287товар | 1 | 4058546233877 | |
| 27 | 0040 | Шильдик / табличка данныхRATING PLATE | 4931479691товар | 1 | 4058546394547 | |
| 28 | 0041 | Комплект рукояткиHANDLE SET | 4931465289товар | 1 | 4058546233891 |
