Импульсный винтовёрт Milwaukee M12FID2MC-202X — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M12FID2MC-202X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FID2MC-202XАртикул инструмента: 4933499462Код схемы: 400048129424 позицииКатегория: Гайковёрты и импульсный инструмент

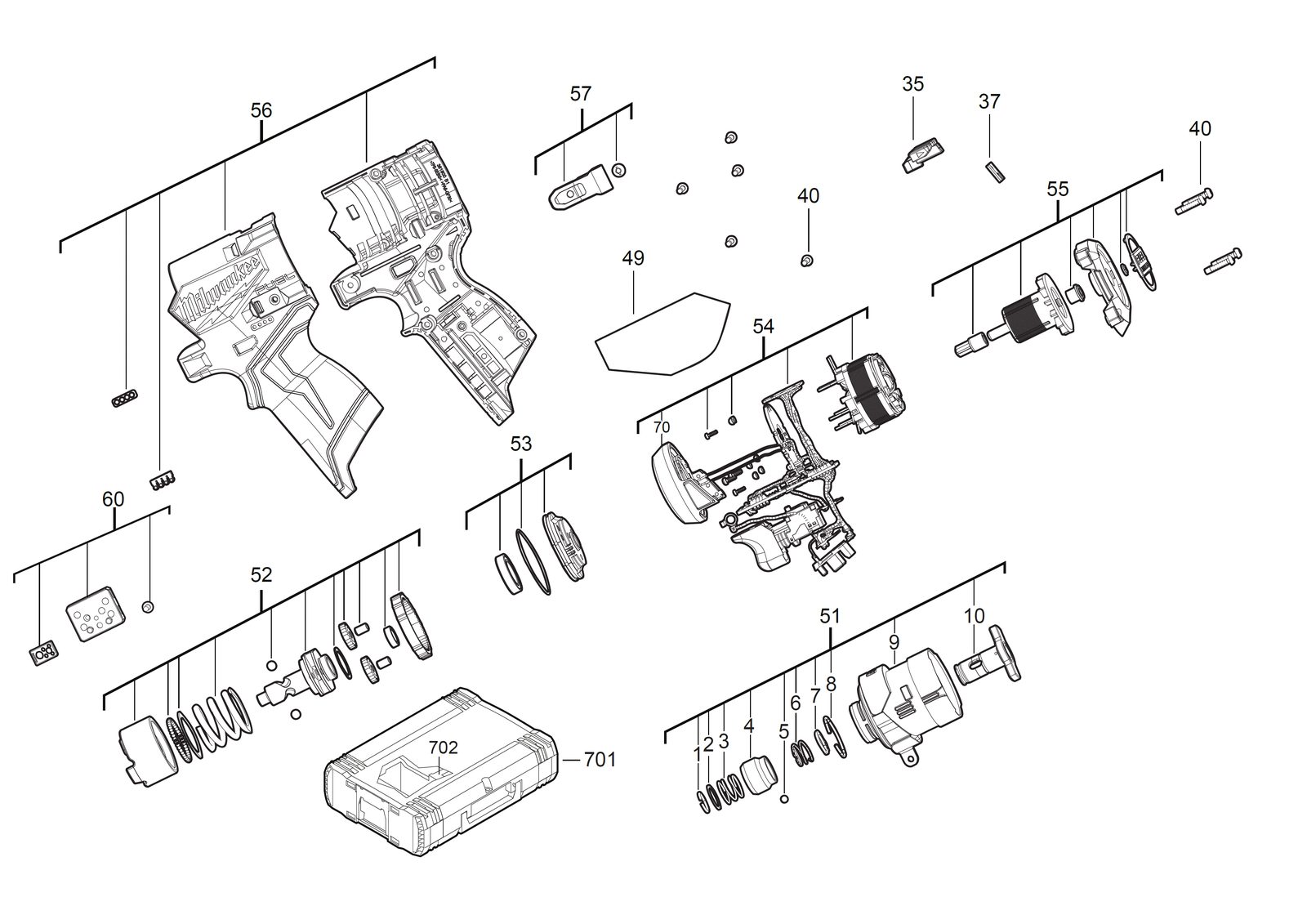

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Snap кольцоSNAP RING | 4931494044товар | 1 | 4058546429256 | |
| 2 | 0002 | ШайбаWASHER | 4931466862товар | 1 | 4058546280796 | |
| 3 | 0003 | ПружинаSPRING | 4931440467товар | 1 | 4002395892044 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931454722товар | 1 | 4058546013394 | |
| 5 | 0005 | ШарикBALL | 4931494045товар | 1 | 4058546429263 | |
| 6 | 0006 | ПружинаSPRING | 4931466863товар | 1 | 4058546280802 | |
| 7 | 0007 | Стопорное кольцоHOLDING RING | 4931454723товар | 1 | 4058546013400 | |
| 8 | 0008 | Retaining кольцоRETAINING RING | 4931494046товар | 1 | 4058546429270 | |
| 9 | 0009 | Шестерня кейсGEAR CASE | 4931494047товар | 1 | 4058546429287 | |
| 10 | 0010 | Наковальня / приводной валANVIL | 4931494048товар | 1 | 4058546429294 | |
| 11 | 0035 | SliderSLIDER | 4931494049товар | 1 | 4058546429300 | |
| 12 | 0037 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 13 | 0040 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 14 | 0049 | Шильдик / табличка данныхRATING PLATE | 4931494050товар | 1 | 4058546429317 | |
| 15 | 0051 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931494051товар | 1 | 4058546429324 | |
| 16 | 0052 | Ram комплектRAM SET | 4931494052товар | 1 | 4058546429331 | |
| 17 | 0053 | Подшипник end пластинаBEARING END PLATE | 4931494053товар | 1 | 4058546429348 | |
| 18 | 0054 | ЭлектронныйELECTRONIC | 4931508587товар | 1 | 4058546632496 | |
| 19 | 0055 | РоторROTOR | 4931494054товар | 1 | 4058546429355 | |
| 20 | 0056 | КорпусHOUSING | 4931494055товар | 1 | 4058546429362 | |
| 21 | 0057 | Клипса на ременьBELT CLIP | 4931494056товар | 1 | 4058546429379 | |
| 22 | 0060 | BitholderBITHOLDER | 4931494057товар | 1 | 4058546429386 | |
| 23 | 0070 | Светодиод фонарьLED LIGHT | 4931511300товар | 1 | 4058546651565 | |
| 24 | 0702 | ВставкаINSERT | 4931494059товар | 1 | 4058546429409 |
