Импульсный винтовёрт Milwaukee M12FID-0 — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M12FID-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FID-0Артикул инструмента: 4933459822Код схемы: 400047434523 позицииКатегория: Гайковёрты и импульсный инструмент

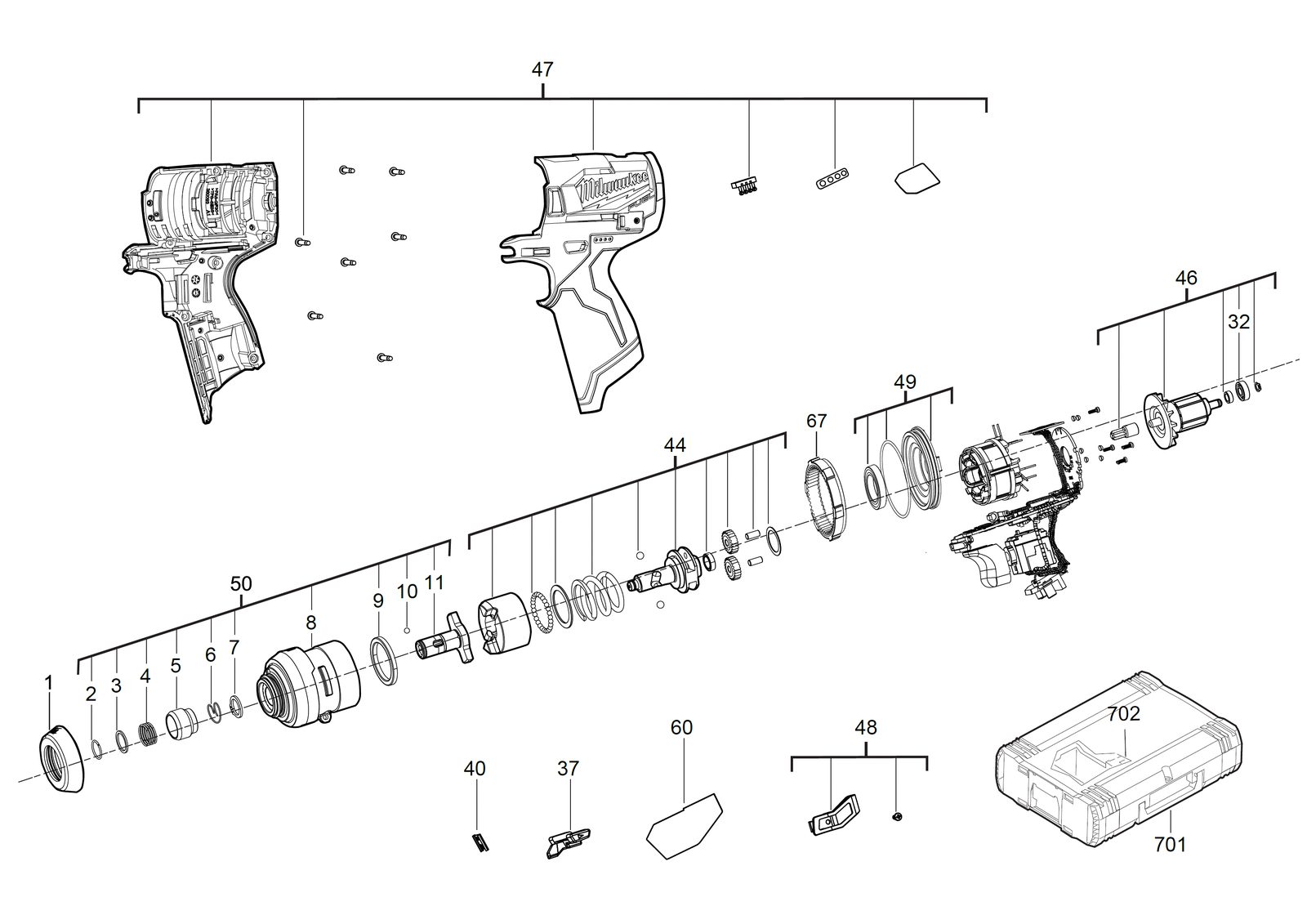

Схема инструмента
Таблица деталей — 23 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 4931465195товар | 1 | 4058546232955 | |
| 2 | 0002 | Стопорное кольцоHOLDING RING | 4931440469товар | 1 | 4002395892068 | |
| 3 | 0003 | ШайбаWASHER | 4931466862товар | 1 | 4058546280796 | |
| 4 | 0004 | ПружинаSPRING | 4931440467товар | 1 | 4002395892044 | |
| 5 | 0005 | ВтулкаSLEEVE | 4931454722товар | 1 | 4058546013394 | |
| 6 | 0006 | ПружинаSPRING | 4931435385товар | 1 | 4002395890019 | |
| 7 | 0007 | Стопорное кольцоHOLDING RING | 4931454723товар | 1 | 4058546013400 | |
| 8 | 0008 | Корпус редуктораGEAR BOX HOUSING | 4931472349товар | 1 | 4058546285661 | |
| 9 | 0009 | КольцоRING | 4931435780товар | 1 | 4002395867578 | |
| 10 | 0010 | ШарикBALL | 4931440304товар | 1 | 4002395891443 | |
| 11 | 0011 | Ударный болтIMPACT BOLT | 4931465197товар | 1 | 4058546232979 | |
| 12 | 0032 | Шариковый подшипникBALL BEARING | 681262001товар | 1 | 4002395806126 | |
| 13 | 0037 | РычагLEVER | 4931465198товар | 1 | 4058546232986 | |
| 14 | 0040 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 15 | 0044 | Ударный болтIMPACT BOLT | 4931465199товар | 1 | 4058546232993 | |
| 16 | 0046 | Ротор / якорьARMATURE | 4931465201товар | 1 | — | |
| 17 | 0047 | КорпусHOUSING | 4931465202товар | 1 | 4058546233020 | |
| 18 | 0048 | ДержательHOLDER | 4931465203товар | 1 | 4058546233037 | |
| 19 | 0049 | Крышка редуктораGEAR BOX COVER | 4931465692товар | 1 | 4058546237929 | |
| 20 | 0050 | РедукторGEAR BOX | 4931472350товар | 1 | 4058546285678 | |
| 21 | 0060 | Шильдик / табличка данныхRATING PLATE | 4931472351товар | 1 | 4058546285685 | |
| 22 | 0067 | Intern.geared wheelINTERN.GEARED WHEEL | 4931472352товар | 1 | 4058546285692 | |
| 23 | 0702 | ВставкаINSERT | 4931465207товар | 1 | 4058546233075 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
