Садовый инструмент Milwaukee M12FHT20-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M12FHT20-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FHT20-0Артикул инструмента: 4933479675Код схемы: 400049126619 позицийКатегория: Садовый и хозяйственный инструмент

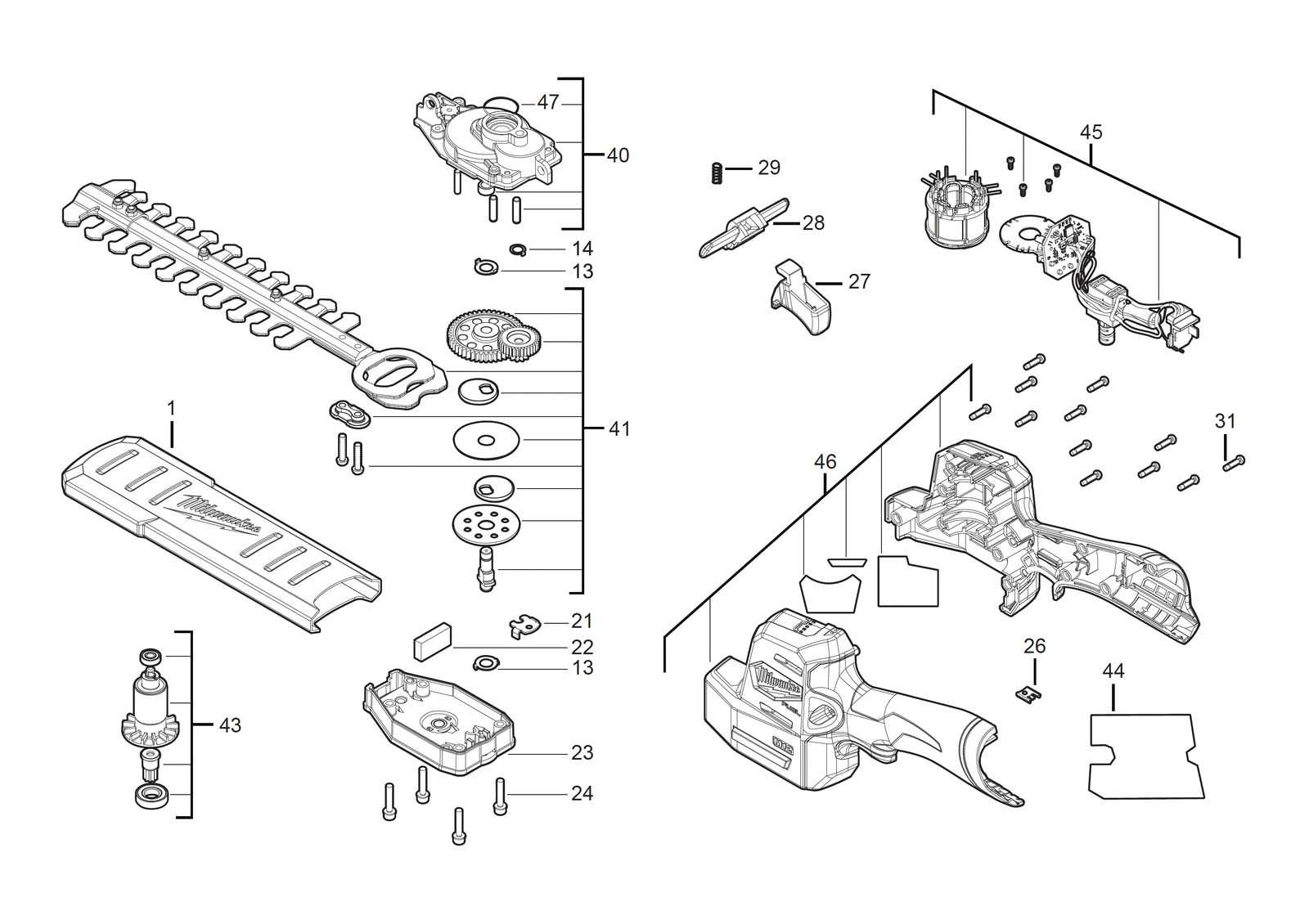

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Защитный кожухGUARD | 4931480764товар | 1 | 4058546427795 | |
| 2 | 0013 | ШайбаWASHER | 4931480765товар | 2 | 4058546427801 | |
| 3 | 0014 | ШайбаWASHER | 4931480766товар | 1 | 4058546427818 | |
| 4 | 0021 | ШайбаWASHER | 4931480767товар | 1 | 4058546427825 | |
| 5 | 0022 | Foam slugFOAM SLUG | 4931480768товар | 1 | 4058546427832 | |
| 6 | 0023 | Крышка редуктораGEAR BOX COVER | 4931480769товар | 1 | 4058546427849 | |
| 7 | 0024 | ВинтSCREW | 4931480770товар | 4 | 4058546427856 | |
| 8 | 0026 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 9 | 0027 | Курок / выключательTRIGGER | 4931480771товар | 1 | 4058546427863 | |
| 10 | 0028 | SliderSLIDER | 4931480772товар | 1 | 4058546427870 | |
| 11 | 0029 | Пружина шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 12 | 0031 | ВинтSCREW | 660570005товар | 12 | 4002395827329 | |
| 13 | 0040 | Шестерня кейсGEAR CASE | 4931480773товар | 1 | 4058546427887 | |
| 14 | 0041 | Полотно / ножBLADE | 4931480774товар | 1 | 4058546427894 | |
| 15 | 0043 | РоторROTOR | 4931480776товар | 1 | 4058546427917 | |
| 16 | 0044 | Шильдик / табличка данныхRATING PLATE | 4931480777товар | 1 | 4058546427924 | |
| 17 | 0045 | ЭлектронныйELECTRONIC | 4931480778товар | 1 | 4058546427931 | |
| 18 | 0046 | КорпусHOUSING | 4931480779товар | 1 | 4058546427948 | |
| 19 | 0047 | Уплотнительное кольцоO-RING | 4931480780товар | 1 | 4058546427955 |
