Пила Milwaukee M12FHS-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12FHS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FHS-0Артикул инструмента: 4933472211Код схемы: 400047729037 позицийКатегория: Пилы, лобзики и инструмент для резки

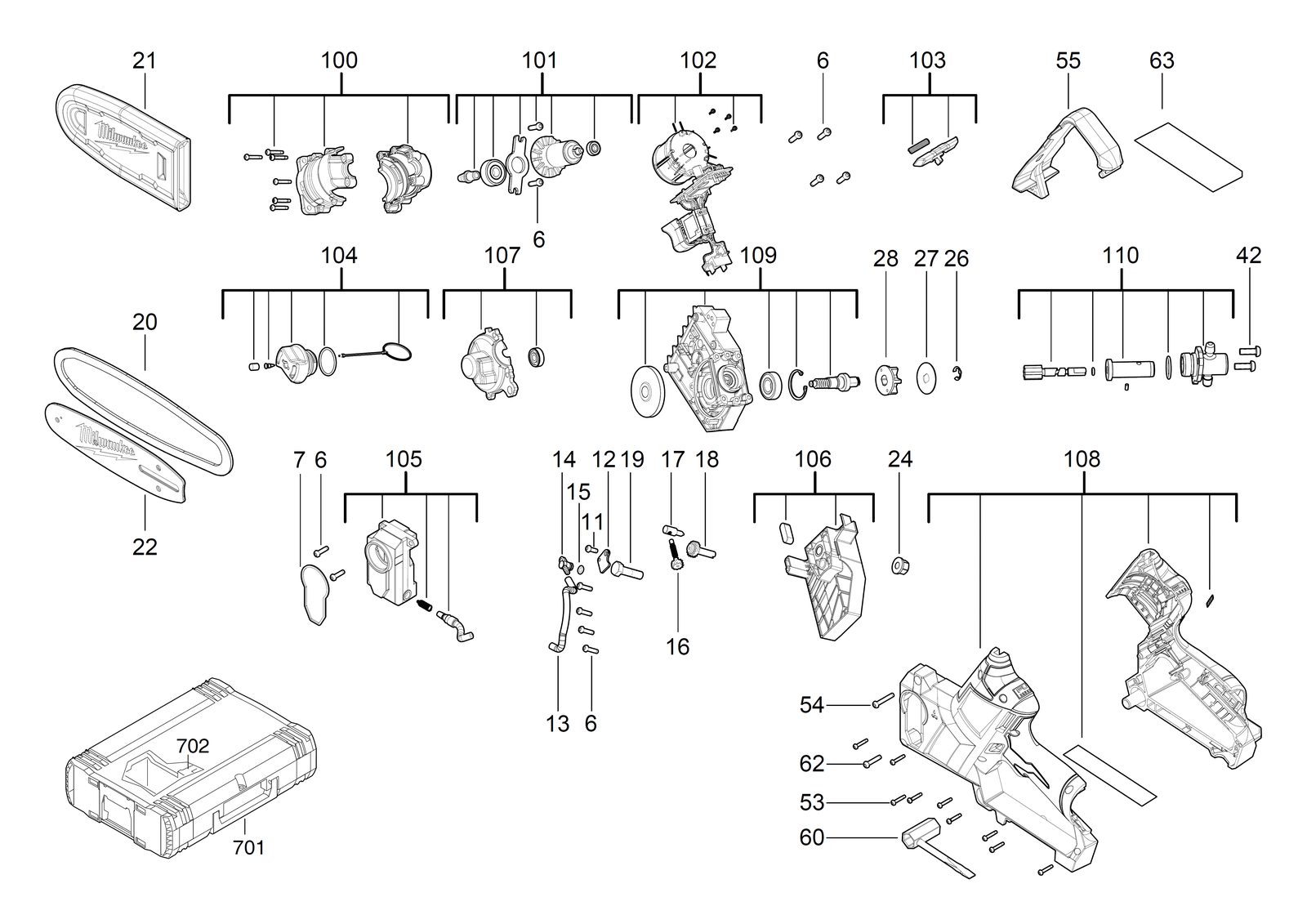

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | ВинтSCREW | 4931435150товар | 12 | 4002395859948 | |
| 2 | 0007 | ПрокладкаGASKET | 4931473731товар | 1 | 4058546356071 | |
| 3 | 0011 | ВинтSCREW | 660165015товар | 1 | 4002395849826 | |
| 4 | 0012 | КронштейнBRACKET | 4931473733товар | 1 | 4058546356095 | |
| 5 | 0013 | ШлангHOSE | 4931473734товар | 1 | 4058546356101 | |
| 6 | 0014 | Разъём / соединительCONNECTOR | 4931473735товар | 1 | 4058546356118 | |
| 7 | 0015 | Уплотнительное кольцоO-RING | 4931473736товар | 1 | 4058546356125 | |
| 8 | 0016 | ШестерняGEAR | 4931473737товар | 1 | 4058546356132 | |
| 9 | 0017 | ВинтSCREW | 4931465947товар | 1 | 4058546240479 | |
| 10 | 0018 | ВинтSCREW | 4931465949товар | 1 | 4058546240493 | |
| 11 | 0019 | ВинтSCREW | 4931466697товар | 1 | 4058546279141 | |
| 12 | 0021 | Защитный кожухGUARD | 4931473738товар | 1 | 4058546356149 | |
| 13 | 0022 | Chainsaw swordCHAINSAW SWORD | 4932480168товар | 1 | 4058546404536 | |
| 14 | 0024 | ГайкаNUT | 4931465951товар | 1 | 4058546240516 | |
| 15 | 0026 | ВтулкаSLEEVE | 4931436401товар | 1 | 4002395250295 | |
| 16 | 0027 | ШайбаWASHER | 4931465946товар | 1 | 4058546240462 | |
| 17 | 0028 | SprocketSPROCKET | 4931473739товар | 1 | 4058546356156 | |
| 18 | 0042 | ВинтSCREW | 4931435474товар | 2 | 4002395891634 | |
| 19 | 0053 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 20 | 0054 | ВинтSCREW | 4931473740товар | 1 | 4058546356163 | |
| 21 | 0055 | Защитный кожухGUARD | 4931473741товар | 1 | 4058546356170 | |
| 22 | 0060 | КлючWRENCH | 4931465931товар | 1 | 4058546240318 | |
| 23 | 0062 | ВинтSCREW | 4931435661товар | 1 | 4002395863655 | |
| 24 | 0063 | Шильдик / табличка данныхRATING PLATE | 4931473742товар | 1 | 4058546356187 | |
| 25 | 0100 | Корпус двигателяMOTOR HOUSING | 4931473743товар | 1 | 4058546356194 | |
| 26 | 0101 | РоторROTOR | 4931473744товар | 1 | — | |
| 27 | 0102 | ЭлектронныйELECTRONIC | 4931473745товар | 1 | 4058546356217 | |
| 28 | 0103 | SliderSLIDER | 4931473746товар | 1 | 4058546356224 | |
| 29 | 0104 | Крышка колпачокCOVER CAP | 4931473747товар | 1 | 4058546356231 | |
| 30 | 0105 | БакTANK | 4931473748товар | 1 | 4058546356248 | |
| 31 | 0106 | КрышкаCOVER | 4931473749товар | 1 | 4058546356255 | |
| 32 | 0107 | Крышка редуктораGEAR BOX COVER | 4931473750товар | 1 | 4058546356262 | |
| 33 | 0108 | КорпусHOUSING | 4931473751товар | 1 | 4058546356279 | |
| 34 | 0109 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931473752товар | 1 | — | |
| 35 | 0110 | Oil насосOIL PUMP | 4931473753товар | 1 | 4058546356293 | |
| 36 | 0702 | ВставкаINSERT | 4931473754товар | 1 | 4058546356309 | |
| 37 | 0020 | Sawchain 3/8x152x1.1 p1Sawchain 3/8x152x1.1 P1 | 4932478427товар | 1 | 4058546346188 |
