Гайковёрт Milwaukee M12FHIR38-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FHIR38-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FHIR38-0Артикул инструмента: 4933478172Код схемы: 400048306918 позицийКатегория: Гайковёрты и импульсный инструмент

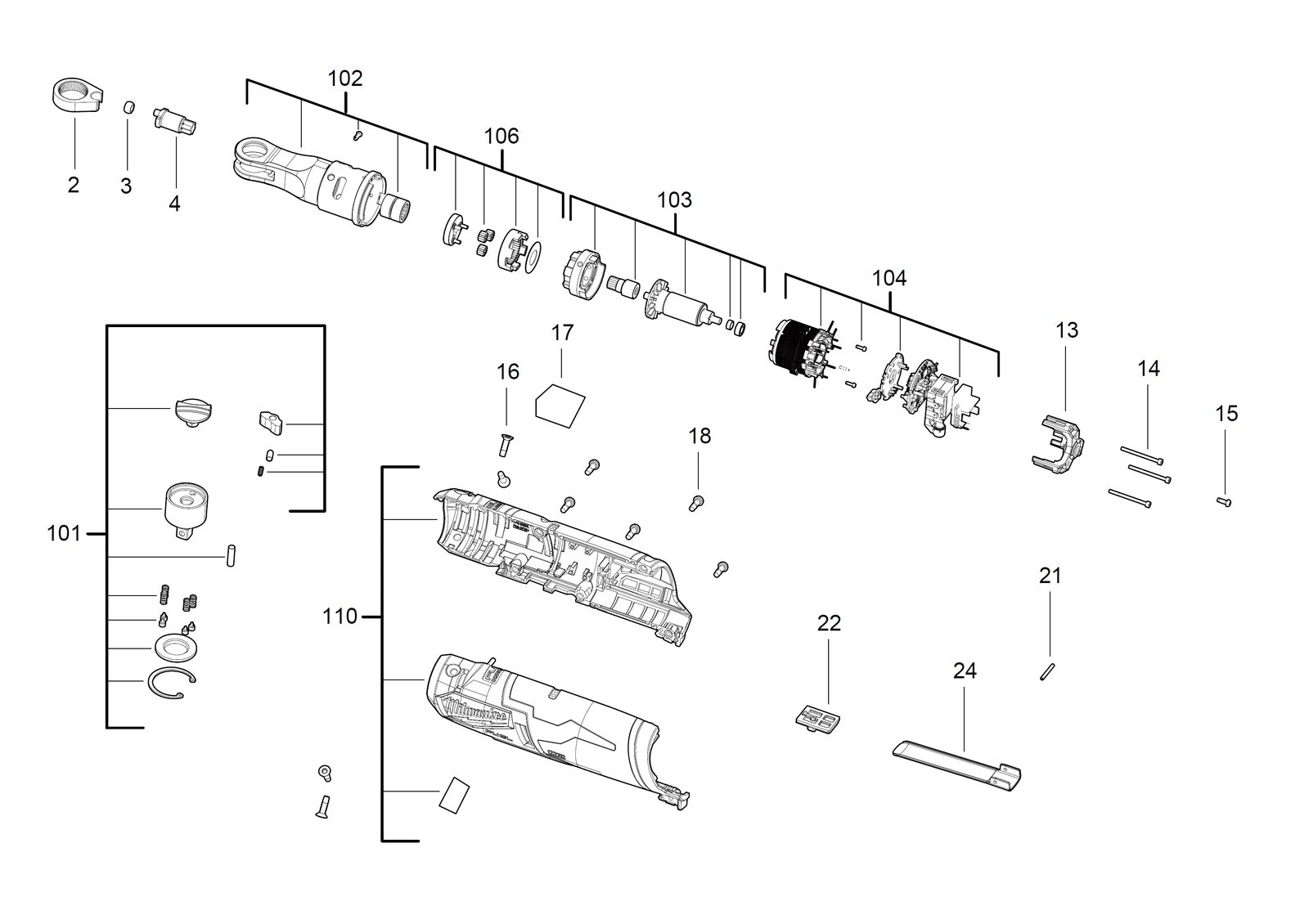

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВилкаYOKE | 4931496336товар | 1 | 4058546534738 | |
| 2 | 0003 | BushingBUSHING | 4931479205товар | 1 | 4058546367732 | |
| 3 | 0004 | CrankshaftCRANKSHAFT | 4931479206товар | 1 | 4058546367749 | |
| 4 | 0013 | Двигатель пластинаMOTOR PLATE | 4931479207товар | 1 | 4058546367756 | |
| 5 | 0014 | ВинтSCREW | 4931465283товар | 3 | 4058546233839 | |
| 6 | 0015 | ВинтSCREW | 4931465279товар | 1 | 4058546233792 | |
| 7 | 0016 | ВинтSCREW | 4931479208товар | 4 | 4058546367763 | |
| 8 | 0017 | Шильдик / табличка данныхRATING PLATE | 4931479217товар | 1 | 4058546367855 | |
| 9 | 0018 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 10 | 0021 | ШтифтPIN | 4931435254товар | 1 | — | |
| 11 | 0022 | Lock bottonLOCK BOTTON | 4931479210товар | 1 | 4058546367787 | |
| 12 | 0024 | Курок / выключательTRIGGER | 4931435253товар | 1 | 4002395897407 | |
| 13 | 0101 | Наковальня / приводной валANVIL | 4931479218товар | 1 | 4058546367862 | |
| 14 | 0102 | Корпус редуктораGEAR BOX HOUSING | 4931479212товар | 1 | 4058546367800 | |
| 15 | 0103 | РоторROTOR | 4931479213товар | 1 | 4058546367817 | |
| 16 | 0104 | ЭлектронныйELECTRONIC | 4931479214товар | 1 | 4058546367824 | |
| 17 | 0106 | Шестерня редуктор комплектGEAR BOX KIT | 4931479215товар | 1 | 4058546367831 | |
| 18 | 0110 | КорпусHOUSING | 4931479216товар | 1 | 4058546367848 |
