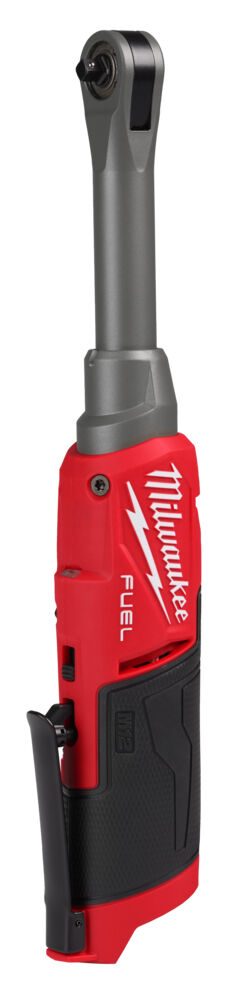

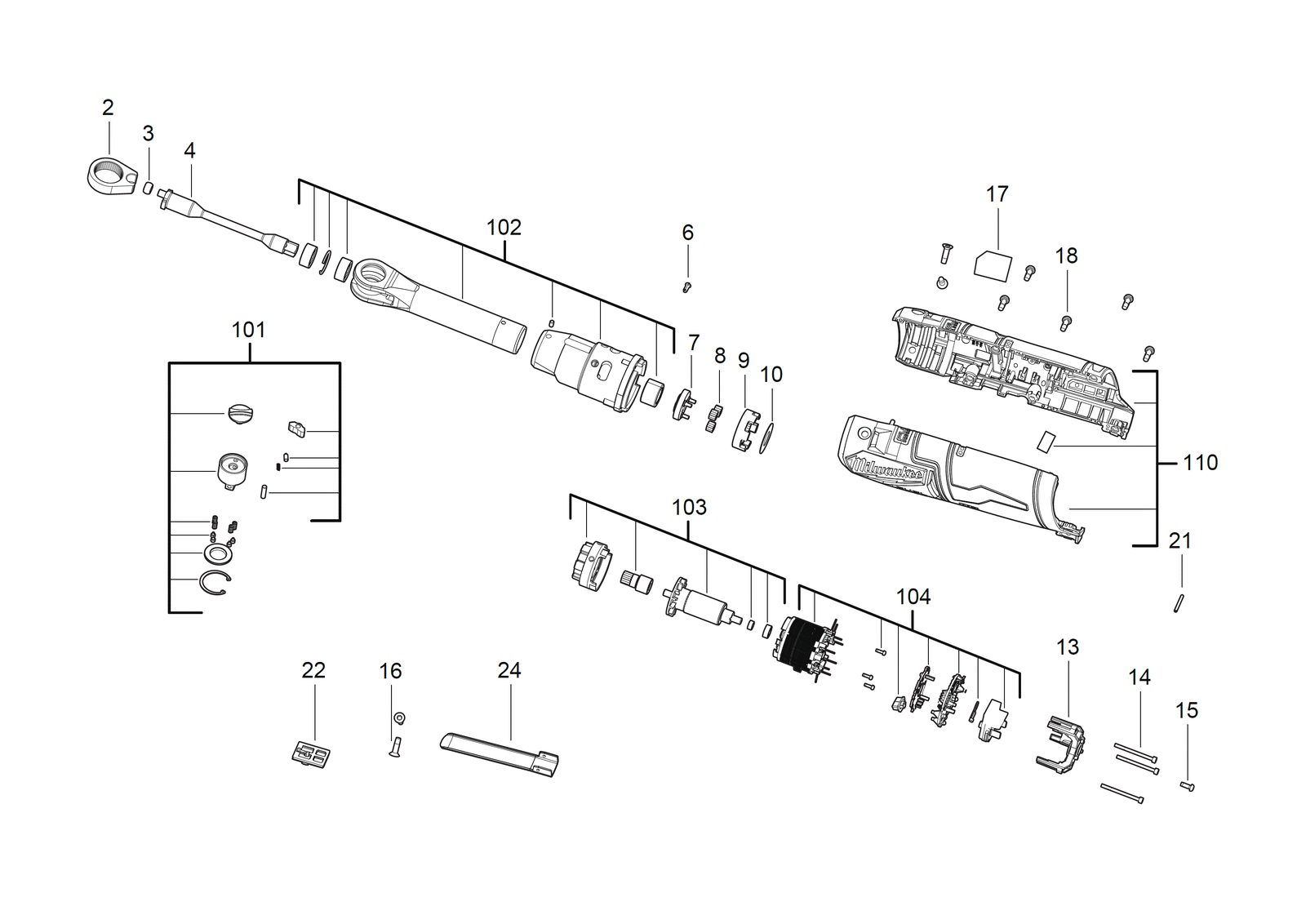

Гайковёрт Milwaukee M12FHIR14LR-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FHIR14LR-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FHIR14LR-0Артикул инструмента: 4933480790Код схемы: 400048154022 позицииКатегория: Гайковёрты и импульсный инструмент
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВилкаYOKE | 4931496336товар | 1 | 4058546534738 | |
| 2 | 0003 | BushingBUSHING | 4931479205товар | 1 | 4058546367732 | |
| 3 | 0004 | CrankshaftCRANKSHAFT | 4931494681товар | 1 | 4058546472535 | |
| 4 | 0006 | ШтифтPIN | 4931435265товар | 1 | 4002395898121 | |
| 5 | 0007 | Шестерня carrierGEAR CARRIER | 4931494682товар | 1 | 4058546472542 | |
| 6 | 0008 | Planet шестерняPLANET GEAR | 4931494683товар | 3 | 4058546472559 | |
| 7 | 0009 | Шестерня крышкаGEAR COVER | 4931494684товар | 1 | 4058546472566 | |
| 8 | 0010 | ШайбаWASHER | 4931494685товар | 1 | 4058546472573 | |
| 9 | 0013 | Двигатель пластинаMOTOR PLATE | 4931479207товар | 1 | 4058546367756 | |
| 10 | 0014 | ВинтSCREW | 4931465283товар | 3 | 4058546233839 | |
| 11 | 0015 | ВинтSCREW | 4931465279товар | 1 | 4058546233792 | |
| 12 | 0016 | ВинтSCREW | 4931479208товар | 4 | 4058546367763 | |
| 13 | 0017 | Шильдик / табличка данныхRATING PLATE | 4931494686товар | 1 | 4058546472580 | |
| 14 | 0018 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 15 | 0021 | ШтифтPIN | 4931435254товар | 1 | — | |
| 16 | 0022 | Lock bottonLOCK BOTTON | 4931479210товар | 1 | 4058546367787 | |
| 17 | 0024 | Курок / выключательTRIGGER | 4931435253товар | 1 | 4002395897407 | |
| 18 | 0101 | Наковальня / приводной валANVIL | 4931495367товар | 1 | 4058546490355 | |
| 19 | 0102 | Комплект корпуса в сбореHOUSING SET ASSY | 4931494687товар | 1 | 4058546472597 | |
| 20 | 0103 | РоторROTOR | 4931479213товар | 1 | 4058546367817 | |
| 21 | 0104 | СтаторSTATOR | 4931494688товар | 1 | 4058546472603 | |
| 22 | 0110 | Комплект корпуса в сбореHOUSING SET ASSY | 4931494689товар | 1 | 4058546472610 |
