Перфоратор Milwaukee M12FHAC16-0X — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M12FHAC16-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FHAC16-0XАртикул инструмента: 4933499184Код схемы: 400050382022 позицииКатегория: Перфораторы и отбойные молотки

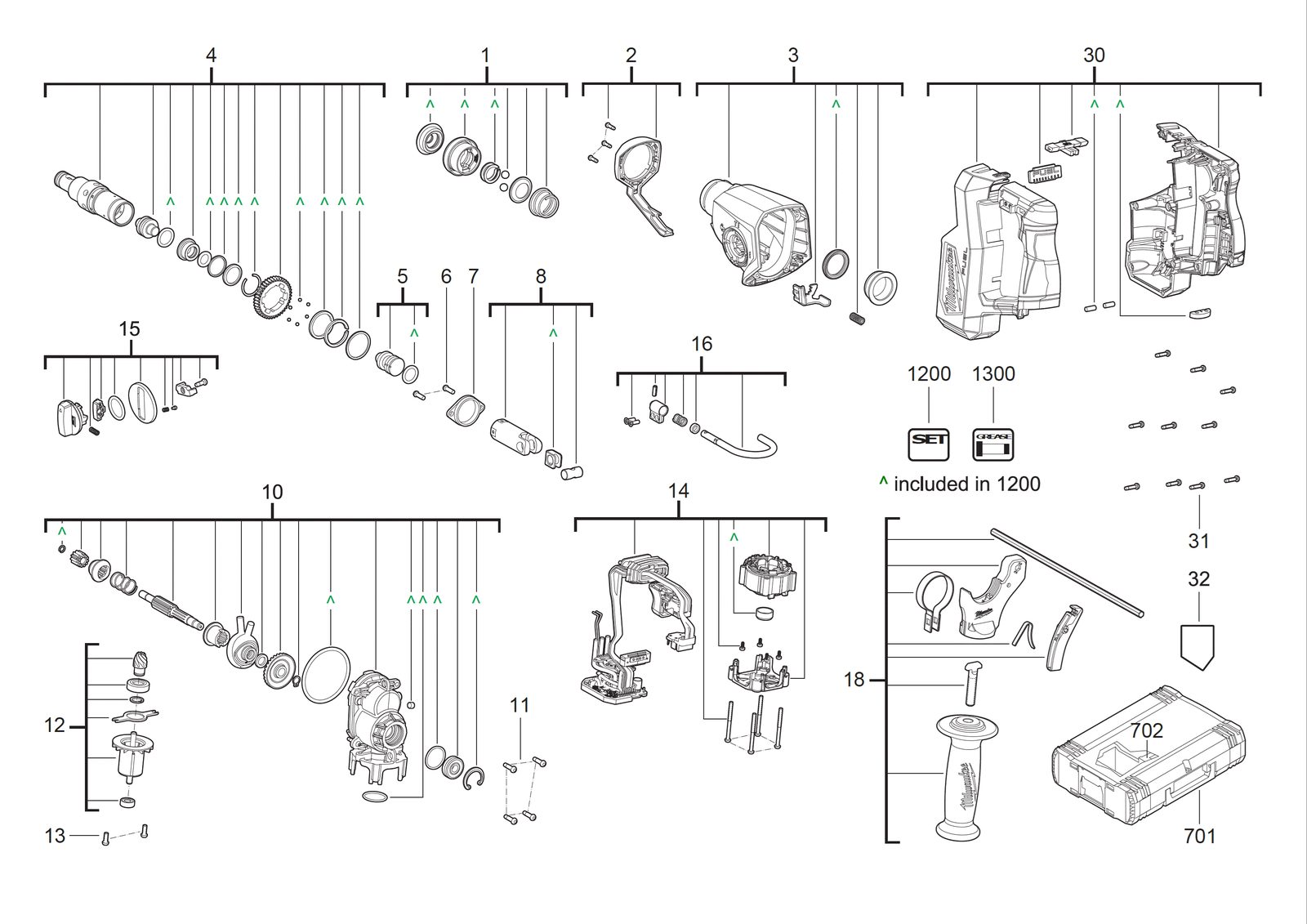

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | CollarCOLLAR | 4931506990товар | 1 | 4058546595012 | |
| 2 | 0002 | Корпус колпачокHOUSING CAP | 4931506991товар | 1 | 4058546595029 | |
| 3 | 0003 | Корпус редуктораGEAR BOX HOUSING | 4931506992товар | 1 | 4058546595036 | |
| 4 | 0004 | Шпиндель комплектSPINDLE KIT | 4931506993товар | 1 | 4058546595043 | |
| 5 | 0005 | StrikerSTRIKER | 4931506994товар | 1 | 4058546595050 | |
| 6 | 0006 | ВинтSCREW | 4931465883товар | 2 | 4058546239831 | |
| 7 | 0007 | BushingBUSHING | 4931506995товар | 1 | 4058546595067 | |
| 8 | 0008 | PistonPISTON | 4931506996товар | 1 | 4058546595074 | |
| 9 | 0010 | Шестерня редуктор комплектGEAR BOX KIT | 4931506997товар | 1 | 4058546595081 | |
| 10 | 0011 | ВинтSCREW | 4931496890товар | 4 | 4058546540272 | |
| 11 | 0012 | РоторROTOR | 4931506998товар | 1 | 4058546595098 | |
| 12 | 0013 | ВинтSCREW | 4931435312товар | 2 | 4002395901289 | |
| 13 | 0014 | ЭлектронныйELECTRONIC | 4931506999товар | 1 | 4058546595104 | |
| 14 | 0015 | Turning knobTURNING KNOB | 4931507000товар | 1 | 4058546595111 | |
| 15 | 0016 | КрюкHOOK | 4931507001товар | 1 | 4058546595128 | |
| 16 | 0018 | Комплект рукояткиHANDLE SET | 4931507002товар | 1 | 4058546595135 | |
| 17 | 0030 | КорпусHOUSING | 4931507003товар | 1 | 4058546595142 | |
| 18 | 0031 | ВинтSCREW | 660570005товар | 10 | 4002395827329 | |
| 19 | 0032 | Шильдик / табличка данныхRATING PLATE | 4931507004товар | 1 | 4058546595159 | |
| 20 | 0702 | ВставкаINSERT | 4931507005товар | 1 | 4058546595166 | |
| 21 | 1200 | Maintenance комплектMAINTENANCE SET | 4931507006товар | 1 | 4058546595173 | |
| 22 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
