Шлифовальная машина Milwaukee M12FDSS-0B — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12FDSS-0B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FDSS-0BАртикул инструмента: 4933479680Код схемы: 400049142618 позицийКатегория: Шлифовальные и полировальные машины

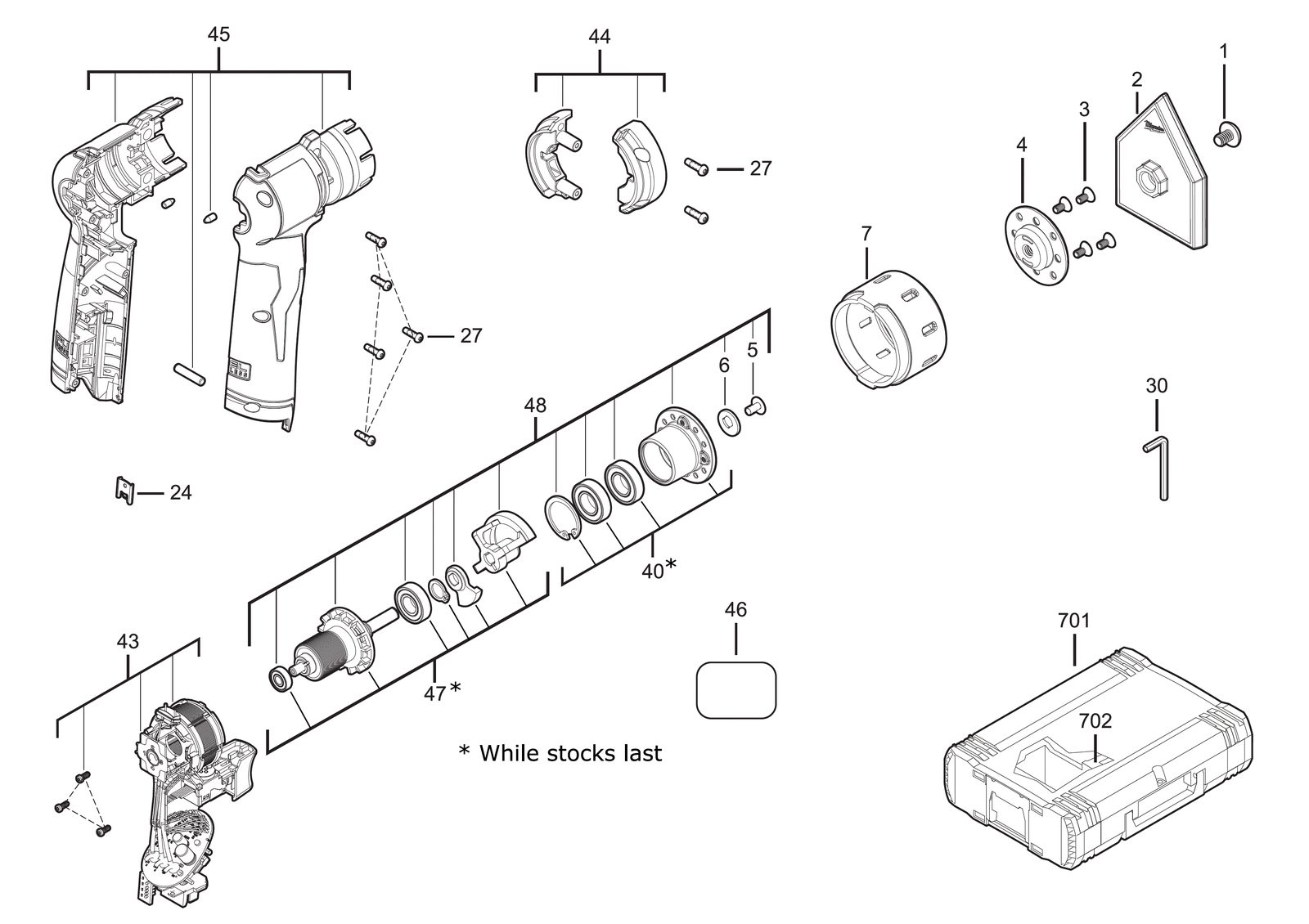

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 661299001товар | 1 | 4002395829804 | |
| 2 | 0002 | Grinding diskGRINDING DISK | 4931494259товар | 1 | 4058546468316 | |
| 3 | 0003 | ВинтSCREW | 4931494260товар | 4 | 4058546468323 | |
| 4 | 0004 | ФланецFLANGE | 4931494261товар | 1 | 4058546468330 | |
| 5 | 0005 | ВинтSCREW | 4931453405товар | 1 | 4002395148554 | |
| 6 | 0006 | ШайбаWASHER | 4931494262товар | 1 | 4058546468347 | |
| 7 | 0007 | Shock absorberSHOCK ABSORBER | 4931494263товар | 1 | 4058546468354 | |
| 8 | 0024 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 9 | 0027 | ВинтSCREW | 4931436686товар | 7 | 4002395258260 | |
| 10 | 0030 | КлючWRENCH | 4931494264товар | 1 | 4058546468361 | |
| 11 | 0040 | ExcenterEXCENTER | 4931494265товар | 1 | 4058546468378 | |
| 12 | 0043 | ЭлектронныйELECTRONIC | 4931494268товар | 1 | 4058546468408 | |
| 13 | 0044 | ClampCLAMP | 4931494269товар | 1 | 4058546468415 | |
| 14 | 0045 | КорпусHOUSING | 4931494270товар | 1 | 4058546468422 | |
| 15 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931494271товар | 1 | 4058546468439 | |
| 16 | 0047 | Ротор / якорьARMATURE | 4931494674товар | 1 | — | |
| 17 | 0048 | Ротор balancedARMATURE BALANCED | 4931495291товар | 1 | 4058546489595 | |
| 18 | 0702 | ВставкаINSERT | 4931494272товар | 1 | 4058546468446 |
