Шлифовальная машина Milwaukee M12FDGS-422B — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12FDGS-422B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FDGS-422BАртикул инструмента: 4933471436Код схемы: 400047480014 позицийКатегория: Шлифовальные и полировальные машины

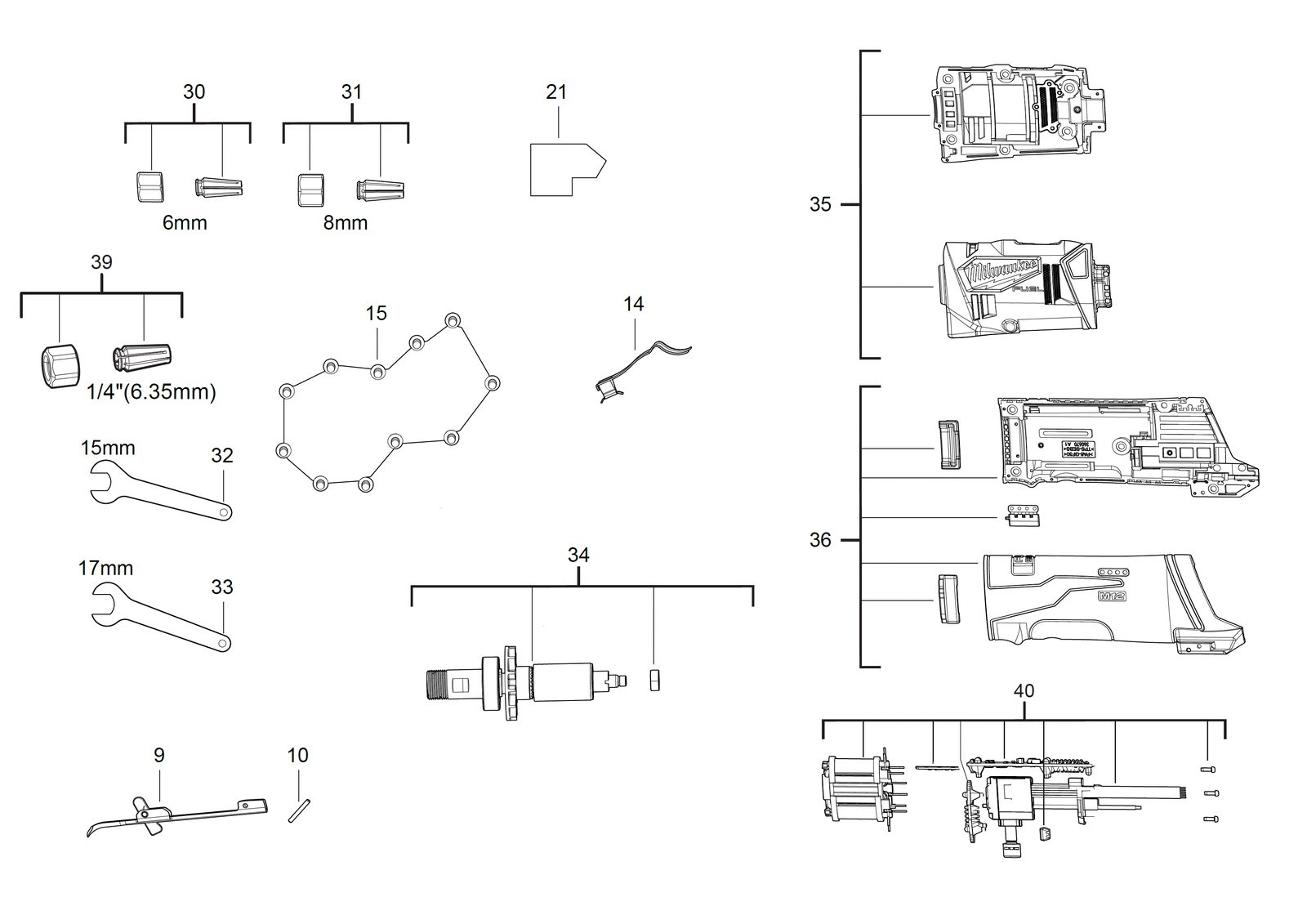

Схема инструмента
Таблица деталей — 14 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | РычагLEVER | 4931472886товар | 1 | 4058546331887 | |
| 2 | 0010 | ШтифтPIN | 4931435254товар | 1 | — | |
| 3 | 0014 | Пружина elementSPRING ELEMENT | 4931506540товар | 1 | 4058546558543 | |
| 4 | 0015 | ВинтSCREW | 660230016товар | 11 | 4002395849840 | |
| 5 | 0021 | Шильдик / табличка данныхRATING PLATE | 4931472887товар | 1 | 4058546331894 | |
| 6 | 0030 | ЦангаCOLLET | 4931472587товар | 1 | 4058546328894 | |
| 7 | 0031 | ЦангаCOLLET | 4931472588товар | 1 | 4058546328900 | |
| 8 | 0032 | КлючWRENCH | 4931461257товар | 1 | 4058546034290 | |
| 9 | 0033 | КлючWRENCH | 4931461258товар | 1 | 4058546034306 | |
| 10 | 0034 | РоторROTOR | 4931472590товар | 1 | 4058546328924 | |
| 11 | 0035 | Корпус двигатель sideHOUSING MOTOR SIDE | 4931472888товар | 1 | 4058546331900 | |
| 12 | 0036 | КорпусHOUSING | 4931472889товар | 1 | 4058546331917 | |
| 13 | 0039 | ЦангаCOLLET | 4931473915товар | 1 | 4058546364830 | |
| 14 | 0040 | ЭлектронныйELECTRONIC | 4931511367товар | 1 | 4058546652234 |
