Шлифовальная машина Milwaukee M12FDGA2-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12FDGA2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FDGA2-0Артикул инструмента: 4933498979Код схемы: 400050947516 позицийКатегория: Шлифовальные и полировальные машины

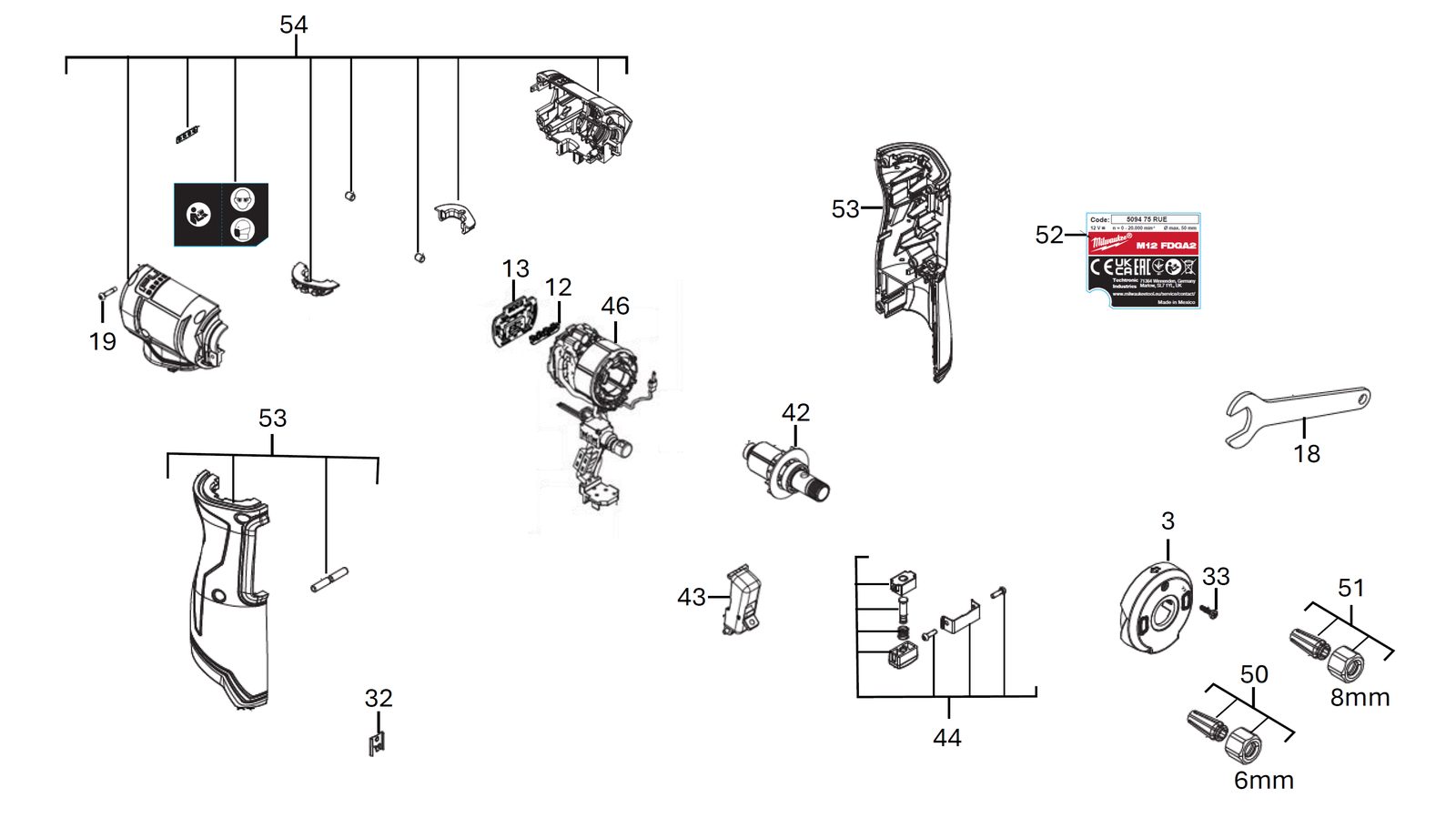

Схема инструмента
Таблица деталей — 16 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Светодиод фонарьLED LIGHT | 4931508663товар | 1 | 4058546633257 | |
| 2 | 0012 | ЛинзаLENS | 4931508664товар | 1 | 4058546633264 | |
| 3 | 0013 | КрышкаCOVER | 4931508665товар | 1 | 4058546633271 | |
| 4 | 0018 | КлючWRENCH | 4931461258товар | 1 | 4058546034306 | |
| 5 | 0019 | ВинтSCREW | 660570005товар | 9 | 4002395827329 | |
| 6 | 0032 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 7 | 0033 | ВинтSCREW | 4931508666товар | 1 | 4058546633288 | |
| 8 | 0042 | РоторROTOR | 4931508667товар | 1 | 4058546633295 | |
| 9 | 0043 | Курок / выключательTRIGGER | 4931508668товар | 1 | 4058546633301 | |
| 10 | 0044 | Шпиндель lockSPINDLE LOCK | 4931508669товар | 1 | 4058546633318 | |
| 11 | 0046 | ЭлектронныйELECTRONIC | 4931508670товар | 1 | 4058546633325 | |
| 12 | 0050 | ЦангаCOLLET | 4931472587товар | 1 | 4058546328894 | |
| 13 | 0051 | ЦангаCOLLET | 4931472588товар | 1 | 4058546328900 | |
| 14 | 0052 | Шильдик / табличка данныхRATING PLATE | 4931508671товар | 1 | 4058546633332 | |
| 15 | 0053 | Комплект рукояткиHANDLE SET | 4931508672товар | 1 | 4058546633349 | |
| 16 | 0054 | КорпусHOUSING | 4931508673товар | 1 | 4058546633356 |
