Шлифовальная машина Milwaukee M12FDGA-422B GB2 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12FDGA-422B GB2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FDGA-422B GB2Артикул инструмента: 4933471440Код схемы: 400047455213 позицийКатегория: Шлифовальные и полировальные машины

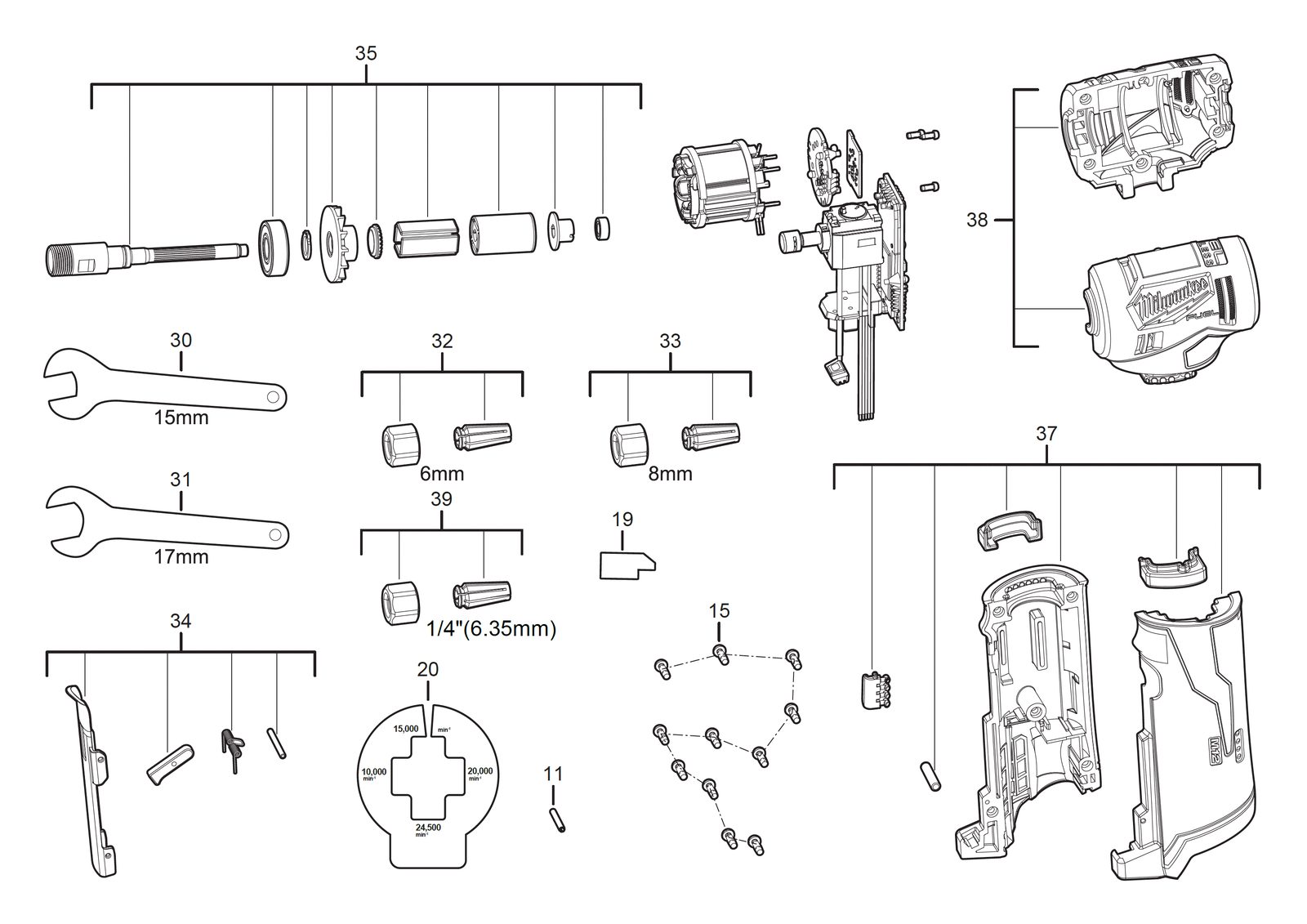

Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0011 | ШтифтPIN | 4931435254товар | 1 | — | |
| 2 | 0015 | ВинтSCREW | 660230016товар | 11 | 4002395849840 | |
| 3 | 0019 | Шильдик / табличка данныхRATING PLATE | 4931472585товар | 1 | 4058546328870 | |
| 4 | 0020 | Warning пластинаWARNING PLATE | 4931472586товар | 1 | 4058546328887 | |
| 5 | 0030 | КлючWRENCH | 4931461257товар | 1 | 4058546034290 | |
| 6 | 0031 | КлючWRENCH | 4931461258товар | 1 | 4058546034306 | |
| 7 | 0032 | ЦангаCOLLET | 4931472587товар | 1 | 4058546328894 | |
| 8 | 0033 | ЦангаCOLLET | 4931472588товар | 1 | 4058546328900 | |
| 9 | 0034 | Курок / выключательTRIGGER | 4931472589товар | 1 | 4058546328917 | |
| 10 | 0035 | РоторROTOR | 4931472590товар | 1 | 4058546328924 | |
| 11 | 0037 | КорпусHOUSING | 4931472592товар | 1 | 4058546328948 | |
| 12 | 0038 | КорпусHOUSING | 4931472593товар | 1 | 4058546328955 | |
| 13 | 0039 | ЦангаCOLLET | 4931473915товар | 1 | 4058546364830 |
