Дрели и шуруповёрты · схема и детали
Дрель-шуруповёрт Milwaukee M12FDDXKIT-0X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12FDDXKIT-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FDDXKIT-0XАртикул инструмента: 4933471332Код схемы: 400047443016 позицийКатегория: Дрели и шуруповёрты

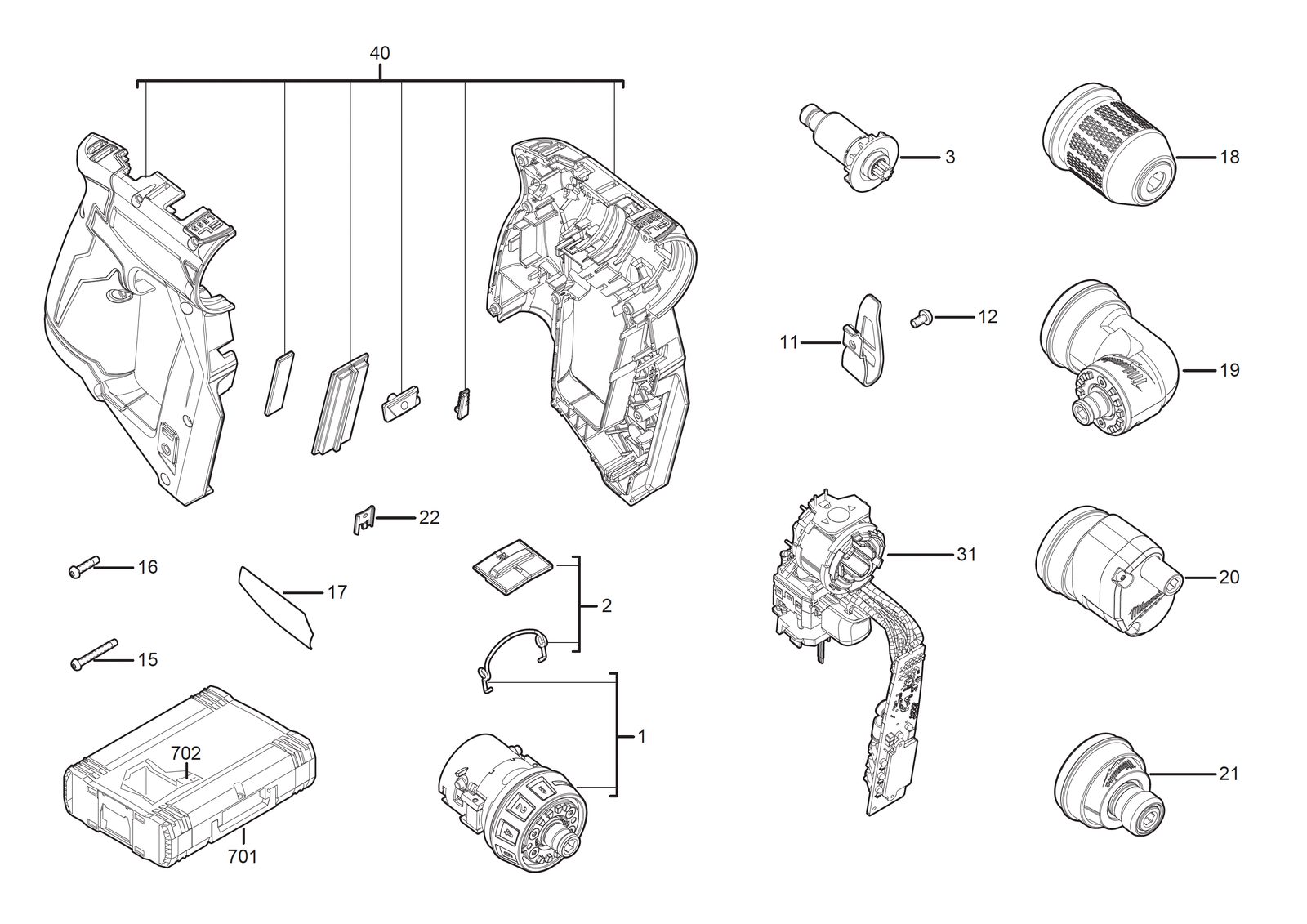

Схема инструмента
Таблица деталей — 16 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | РедукторGEAR BOX | 4931472338товар | 1 | 4058546285555 | |
| 2 | 0002 | ВыключательSWITCH | 4931472339товар | 1 | 4058546285562 | |
| 3 | 0003 | РоторROTOR | 4931472340товар | 1 | 4058546285579 | |
| 4 | 0011 | StampSTAMP | 4931436593товар | 1 | 4002395255856 | |
| 5 | 0012 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 6 | 0015 | ВинтSCREW | 4931465898товар | 3 | 4058546239985 | |
| 7 | 0016 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 8 | 0017 | Шильдик / табличка данныхRATING PLATE | 4931472341товар | 1 | 4058546285586 | |
| 9 | 0018 | Quick change патронQUICK CHANGE CHUCK | 4931472342товар | 1 | 4058546285593 | |
| 10 | 0019 | Angle drill headANGLE DRILL HEAD | 4931472343товар | 1 | 4058546285609 | |
| 11 | 0020 | Angle attachmentANGLE ATTACHMENT | 4931472344товар | 1 | 4058546285616 | |
| 12 | 0021 | Quick change патронQUICK CHANGE CHUCK | 4931472345товар | 1 | 4058546285623 | |
| 13 | 0022 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 14 | 0031 | ЭлектронныйELECTRONIC | 4931472346товар | 1 | 4058546285630 | |
| 15 | 0040 | КорпусHOUSING | 4931472347товар | 1 | 4058546285647 | |
| 16 | 0702 | ВставкаINSERT | 4931472348товар | 1 | 4058546285654 |
