Пила Milwaukee M12FCS442-0X — взрыв-схема
Сервисная страница: Пила Milwaukee M12FCS442-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FCS442-0XАртикул инструмента: 4933493488Код схемы: 400050323938 позицийКатегория: Пилы, лобзики и инструмент для резки

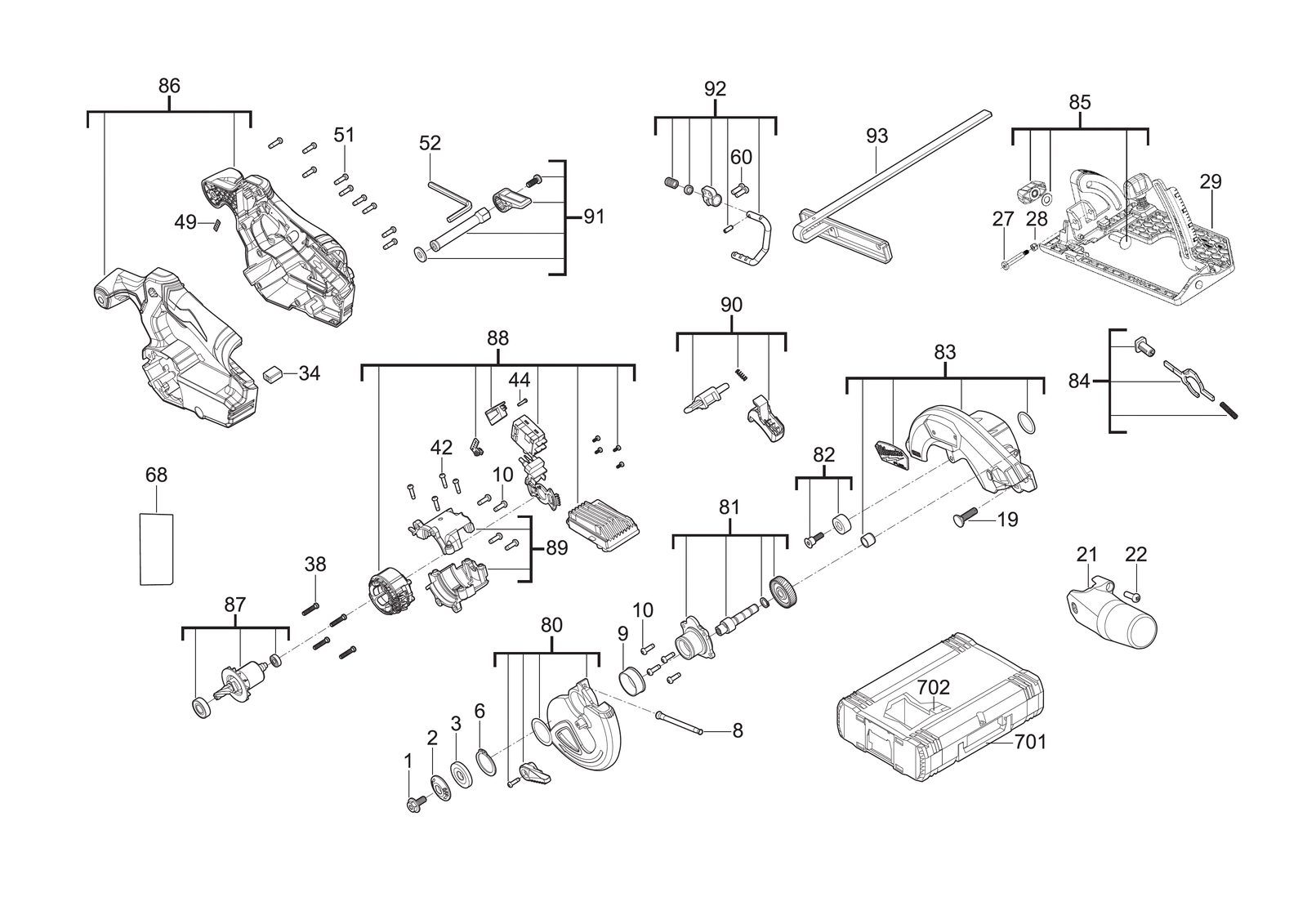

Схема инструмента
Таблица деталей — 38 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Фланец болтFLANGE BOLT | 4931496875товар | 1 | 4058546540128 | |
| 2 | 0002 | Фланец шайбаFLANGE WASHER | 4931496876товар | 1 | 4058546540135 | |
| 3 | 0003 | Фланец шайбаFLANGE WASHER | 4931496877товар | 1 | 4058546540142 | |
| 4 | 0006 | КольцоRING | 4931436672товар | 1 | 4002395257522 | |
| 5 | 0008 | ШтифтPIN | 4931496878товар | 1 | 4058546540159 | |
| 6 | 0009 | ВтулкаSLEEVE | 4931436676товар | 1 | 4002395257560 | |
| 7 | 0010 | ВинтSCREW | 4931496879товар | 8 | 4058546540166 | |
| 8 | 0019 | БолтBOLT | 4931496880товар | 1 | 4058546540173 | |
| 9 | 0021 | Dust extractionDUST EXTRACTION | 4931496881товар | 1 | 4058546540180 | |
| 10 | 0022 | ВинтSCREW | 4931496882товар | 1 | 4058546540197 | |
| 11 | 0027 | БолтBOLT | 4931496883товар | 1 | 4058546540203 | |
| 12 | 0028 | ГайкаNUT | 4931496884товар | 1 | 4058546540210 | |
| 13 | 0029 | Опорная плитаBASE PLATE | 4931506443товар | 1 | 4058546557577 | |
| 14 | 0034 | Резиновый bufferRUBBER BUFFER | 4931496886товар | 1 | 4058546540234 | |
| 15 | 0038 | ВинтSCREW | 4931496887товар | 4 | 4058546540241 | |
| 16 | 0042 | ВинтSCREW | 4931496186товар | 4 | 4058546533236 | |
| 17 | 0044 | ВинтSCREW | 4931496888товар | 1 | 4058546540258 | |
| 18 | 0049 | НаклейкаLABEL | 4931496889товар | 1 | 4058546540265 | |
| 19 | 0051 | ВинтSCREW | 4931496890товар | 9 | 4058546540272 | |
| 20 | 0052 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 21 | 0060 | ВинтSCREW | 4931496891товар | 2 | 4058546540289 | |
| 22 | 0068 | Шильдик / табличка данныхRATING PLATE | 4931496892товар | 1 | 4058546540296 | |
| 23 | 0080 | Нож корпусBLADE HOUSING | 4931496893товар | 1 | 4058546540302 | |
| 24 | 0081 | Комплект шестерёнGEAR KIT | 4931496894товар | 1 | 4058546540319 | |
| 25 | 0082 | Резиновый bufferRUBBER BUFFER | 4931496895товар | 1 | 4058546540326 | |
| 26 | 0083 | Корпус редуктораGEAR BOX HOUSING | 4931496896товар | 1 | 4058546540333 | |
| 27 | 0084 | Шпиндель lockSPINDLE LOCK | 4931496897товар | 1 | 4058546540340 | |
| 28 | 0085 | Adjustable segmentADJUSTABLE SEGMENT | 4931496898товар | 1 | 4058546540357 | |
| 29 | 0086 | КорпусHOUSING | 4931496899товар | 1 | 4058546540364 | |
| 30 | 0087 | РоторROTOR | 4931496900товар | 1 | 4058546540371 | |
| 31 | 0088 | ЭлектронныйELECTRONIC | 4931496901товар | 1 | 4058546540388 | |
| 32 | 0089 | Корпус двигателяMOTOR HOUSING | 4931496902товар | 1 | 4058546540395 | |
| 33 | 0090 | Курок / выключательTRIGGER | 4931496903товар | 1 | 4058546540401 | |
| 34 | 0091 | Clamping leverCLAMPING LEVER | 4931496904товар | 1 | 4058546540418 | |
| 35 | 0092 | КрюкHOOK | 4931496905товар | 1 | 4058546540425 | |
| 36 | 0093 | Guide railGUIDE RAIL | 4931496906товар | 1 | 4058546540432 | |
| 37 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 38 | 0702 | ВставкаINSERT | 4931496907товар | 1 | 4058546540449 |
